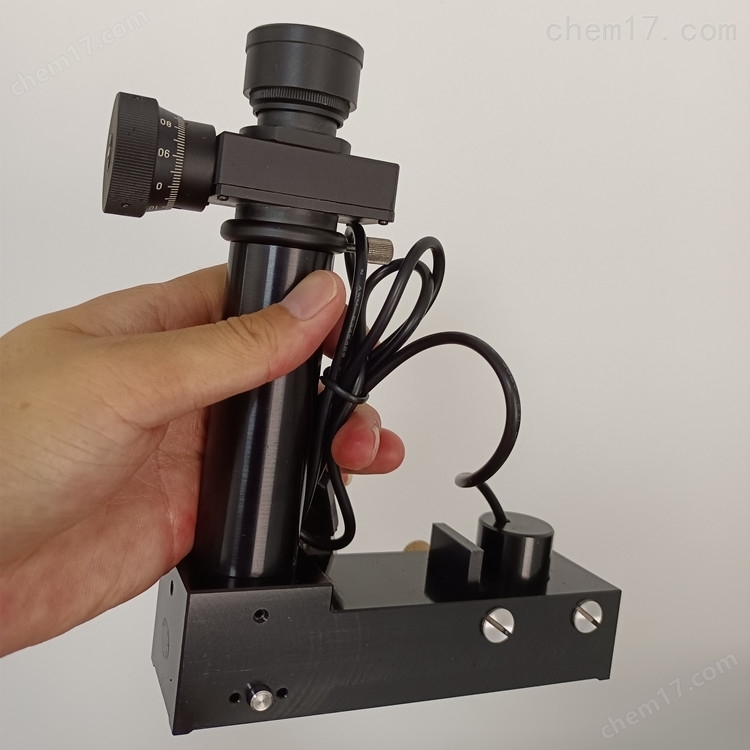

SSM-II 玻璃表面应力测试仪

参照标准：

玻璃表面应力测试仪参照标准GB/T18144-2008利用浮法玻璃表面锡扩散层引起的光波导效应来定量测量表面应力设计生产。

测试方法
1.测试原理
玻璃表面应力测试仪是利用浮法玻璃表面锡扩散层的光波导效应来进行测量。从光源（白炽） 发出的发散光经过狭缝，由高折射率柱面梭镜汇聚后变成平行光，通过调节光源位置，使一束平行光以 临界角人射至玻璃与校镜的交界面，由于玻璃表面存在应力，光线分解成为两个振动面相互垂直的矢量 光，即0光和E光．0光和E光在浮法玻璃的锡扩散层中传播速度不同．因此以不同的全反射角折射到 校镜。从梭镜射出的光经反光镜反射进人干涉滤光片，由望远物镜系统聚焦，再经过分析镜后在分划板 成像面形成一个清晰的明暗台阶图像。通过测微目镜可以精确测量台阶的高度。

2.测试用试剂
折射油：折射率应高于玻璃的折射率，但不大于仪器校镜的折射率。折射油不应对仪器有腐蚀 作用。

3.测试装置

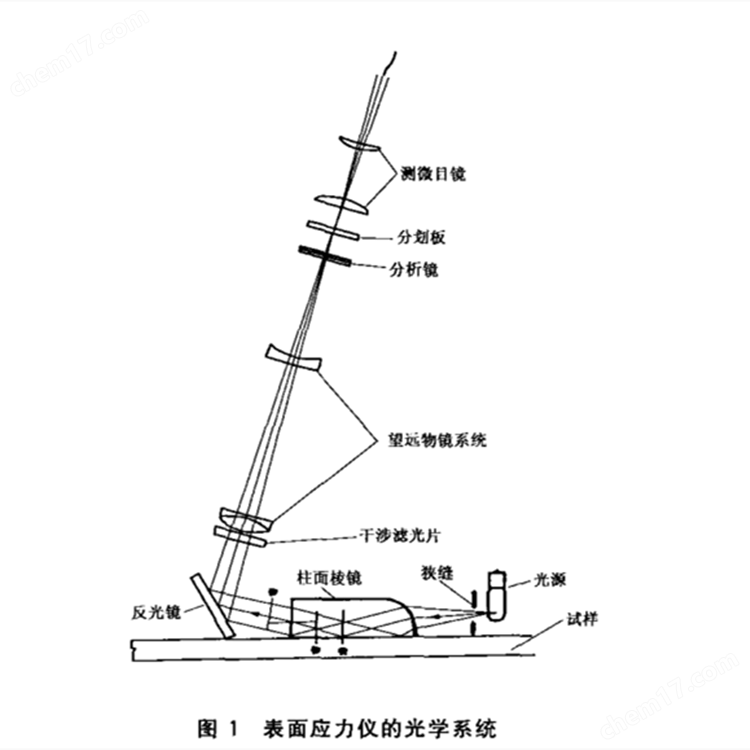

表面应力仅：由光源、柱面校镜、望远物镜系统、测微目镜等构成，仪器的构造如图1所示。

参数规格：
1 应力强度测试范围: 10Mpa-300Mpa
2 应力测试精度: 3Mpa
3 玻璃厚度范围: 1-20mm
4 线视场: 10mm
5 测微精度: <0.01mm
6 电压: 220V/50 HZ
7 便携电源: DC 5V
8 重量: 0.8kg

装箱清单：
1 SSM-II 应力仪 1 台
2 电源适配器 1 个
3 便携电源盒 1 个
4 应力测试液 50ml
5 垂直测量支架 1 个
6 灯泡 5 个
7 镜头擦拭布 1 块
8 仪器手提箱 1 个

公司承诺：

在仪器设备市场充满竞争和挑战的情况下，受利益的驱使，近年来拙劣的仪器设备充斥着整个仪器市场，产品过程中采用不合理，不规范的手段来降低成本，造成产品性能低劣使用寿命短，故障率高和抗风险系数等诸多缺憾。为了建全健康、合理、有序的仪器市场，上海乐傲试验仪器有限公司承诺：

1、 本公司秉承质优价廉的原则。只销售合格产品，只销售高性价比的产品。

2、 本公司所售商品整机均质保壹年，免收上门服务费（保用期内特殊需求如改装和过保后的维修除外），产品非正常状态下使用导致的损坏，例如人为损坏，不在保用范围内；本公司仍将提供维修、更换配件等服务，但酌情收取所需材料费。

3、 我公司对所有售出产品，均编制资料档案，并实施终身跟踪服务。
