xsz-n107 xsz-n107生物显微镜

一 . 用途：

XSz-n107 生物显微镜满足高等教学和医疗机构需求而专门设计的，是一款高质量、高性能的生物显微镜，可供医疗卫生机构、实验室、研究所、中等院校及众多单位做生物学、病理学、细菌学等教学研究和常规检验之用。

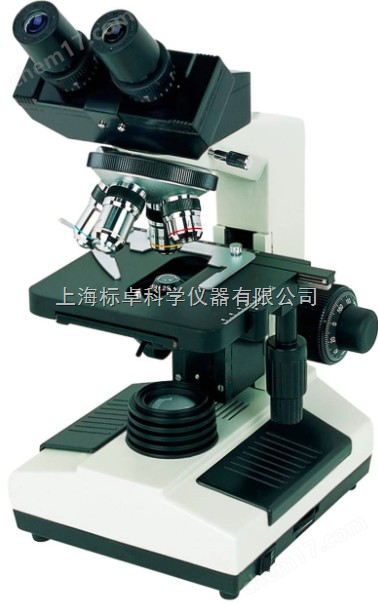

二 . 整个外型结构图：

1 ．主机 2. 目镜 3. 下降支架 4. 目镜头。 5. 目镜 6 . 转换器 7 . 物镜 8 . 工作台 9 ．聚光器

规格：

1. 平移式双目头， 45 度倾斜
2. 物镜：

放大倍率	数值孔径 （ N ， A ）	工作距离 （毫米）	光学系统
4X	0.1	37.5	干
10X	0.25	7.316	干
40X	0.65	0.632	干
100X	1.25	0.198	油

1. 目镜：

放大倍率	焦距（毫米）	视场直径（毫米）
WF10X	25	18
WF16X	15 ． 625	13

1. 工作台：双层机械工作台 145mm×135mm,
2. 移动范围： 75×50mm
3. 调焦：同轴粗微调，调焦范围 30mm ，微调格值 0.002mm

7. 照明系统： 220V ／ 6V20W 卤素灯

8. 聚光镜：可升降的齿轮式阿贝聚光镜 N.A.1.25 ，带可
变光栏和滤色片。

三 . 使用：

1. 本切片放在工作台上，用切片压片压紧。

2. 将各倍率屋镜顺序装入物镜转换器上，目镜插入目镜筒中。

3. 观察时先用低倍物镜寻找需观察物，然后将被观察物移至视场中心，再转换高倍物镜观察。

4. 调焦时一般先用粗调焦旋钮调节物镜至能看到标本轮廓，然后再用微调焦旋钮调节，直至物象zui清晰时为止。在使用高倍率物镜时由下而上进行调节，这样可以避免镜头因碰到切片而损坏。

5. 转动反光镜，使照明光线射入镜筒，获得明亮的视物，然后调节光的孔径大小，以便获得zui清晰的物象。

四 . 保养：

1. 使用完毕后，仪器放在干燥，清洁、通风良好和无酸碱蒸气的地方。

2. 显微镜已经过仔细地检验和调校，物镜和目镜不要自行拆卸，如有任何灰尘，先用吹风球吹去，然后用软毛刷拂除。油污可用清洁的细布醺二甲苯擦拭。

3. 县微镜各机械部分如沾附灰尘，也应先将灰尘拂除，然后用干而清洁的软细布擦拭干净。无漆部分应随即涂上薄薄一层无腐蚀性的润滑剂。

4. 粗调焦机构如发现太松或太紧时，可用一手握紧一只旋钮，一手旋转另一只旋钮，太紧时将旋钮旋松，太松时将旋钮旋紧。这样适当地调节，可使升降机构松紧适宜。

5. 物镜用后必须装入物镜盒中，以防碰损和玷污。

6. 需使用 100 物镜时在镜头与切片之间需加少许香柏油，用完后应立即用清洁的软细布醺二甲苯擦拭干净。

7. 为了防止下调时物镜压破载玻片，有定位螺钉作限位，但限位螺钉只能限制粗调zui低点，当微调下降到一定位置时，物体有可能压到切片，使用时需要注意。

五．故障维修：

故障现 象	原因	排除方法
镜筒无光视场一片黑暗	用电光源照明的：电源未插上、灯泡损坏、物镜没有定位好。	把孔径光栏开大转动转换器使物镜定位好。插好电源，换好灯泡。
照明不均匀单边照亮	灯丝中心没有调整好	在仪器底部有 X 、 Y 两方向的调整螺钉稍松调中后紧固。
40X 物镜成像调焦不清晰	40X 物镜碰到浸油（使用不当）	用酒精、 2 ： 8 混合剂擦清，如擦不清可能黏结，送厂修理。
调焦不起作用	调焦机构损坏	送厂修理
成像严重不清晰	物、目镜等损坏或光学系统失常、光学部件脱胶等	送厂修理
