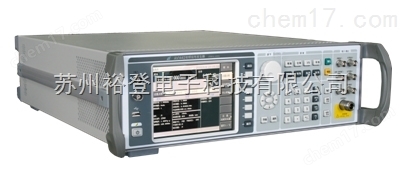

AV1442A 射频信号发生器

250kHz ≤ f ≤ 250MHz

1

250MHz ＜ f ≤ 500MHz

0.5

500MHz ＜ f ≤ 1GHz

1

1 GHz ＜ f ≤ 2 GHz

2

2 GHz ＜ f ≤ 3.2GHz

4

3 .2GHz ＜ f ≤ 6GHz

8

频率分辨率

0.01Hz ( 可设置 0.001Hz)

时基老化率（典型值）

1 × 10^-9/ 天（连续通电 7 天后）

扫描模式

步进扫描、列表扫描

谐 波 ²

＜ - 30dBc

分谐波 ²

无

非谐波 ³

＜ - 6 2 dBc

单边带相位噪声

(dBc/Hz)

频率 频偏

100Hz

1kHz

10kHz

100kHz

250kHz ≤ f ≤ 250MHz

＜ -91

＜ -107

＜ -125

＜ -127

250MHz ＜ f ≤ 500MHz

＜ -97

＜ -121

＜ -129

＜ -133

500MHz ＜ f ≤ 1GHz

＜ -91

＜ -115

＜ -127

＜ -127

1 GHz ＜ f ≤ 2 GHz

＜ -85

＜ -110

＜ -121

＜ -121

2 GHz ＜ f ≤ 3GHz

＜ -81

＜ -106

＜ -117

＜ -117

3 GHz ＜ f ≤ 6GHz

＜ -75

＜ -100

＜ -111

＜ -111

剩余调频

＜ N × 1Hz （典型值，点频模式， 300Hz ～ 3kHz 带宽，有效值）

输出功率范围

（ 25 ± 10 ℃ ）

–20dBm ~ +7dBm

配置 115dB 程控步进衰减器选件 ： –120dBm ～ +7dBm （可设置 -135dBm ）

功率准确度

（ 25 ℃ ± 10 ℃ ）

无 115dB 程控步进衰减器选件

-10dBm ～ +7dBm

-20dBm ～ -10dBm

± 0.8dB

± 1.0dB （典型值）

配置 115dB 程控步进衰减器选件

-10dBm ～ +7dBm

-60dBm ～ -10dBm

-90 dBm ～ -60 dBm

-120 dBm ～ -90 dBm

± 0.8dB

± 1 .0dB

± 1.5 （典型值）

± 3.0 （典型值）

调制

性能

脉冲调制 ⁴

脉冲调制开关比

>60dB

脉冲调制上升下降时间

＜150ns

内稳幅zui小脉宽

2μs

电平保持（ ALC 开环）

0. 5 μs

幅度调制 ⁵

调制方式： 线性方式，指数方式

调制率 （ 3dB 带宽， 30% 调幅深度 ）： DC ～ 100kHz

zui大深度： 线性方式 90 ％ ，指数方式 20dB

准确度（ 1kHz 调制率， 300Hz ～ 3kHz 解调带宽，深度 <90% ）：

± （ 6 ％×设置值 +1 ％）

失真 （ 1kHz 调制率， 30% 深度， 线性方式，总谐波失真 ） ：

＜1.5%

频率调制 ⁵

zui大频偏： N × 1MHz （典型值）

准确度（ 1kHz 速率， 300Hz~3kHz 解调带宽， 1kHz ＜频偏 × 100kHz ，除去剩余调频）：

＜ ± (5% ×设置频偏 +20Hz)

调制率（ 3dB 带宽， 100kHz 频偏）：

内部直流 DC~100kHz ；内部交流： 100kHz~1MHz ；

外部直流 DC~100kHz ；外部交流： 100kHz~10MHz 。

失真（ 1kHz 速率， N × 100kHz 频偏，总谐波失真）： <1%

相位调制 ⁵

zui大相偏：调制带宽 100kHz 时 N × 10rad

调制带宽 1MHz 时 N × 1rad

准确度（ 1kHz 速率， 300Hz~3kHz 解调带宽， 1 rad < 相偏 × 10rad ，除去剩余调相，调制带宽 100kHz 时）：

＜ ± (5% ×设置相偏 +0.01rad)

调制率（ 3dB 带宽）：

调制带宽 100kHz DC~100kHz ；

调制带宽 1MHz   100kHz~1MHz （典型值）

失真（ 1kHz 速率， N × 10rad 相偏，总谐波失真，调制带宽 100kHz 时）： <1%

矢量调制 ⁴

( 必须配置矢量调制模块 )

工作模式：外部 I/Q 输入

输入连接器： BNC （阴）

输入阻抗： 50 Ω

调制频率范围（典型值， 3dB ）： DC ～ 10MHz

矢量精度（执行校准后， 4Msps ， QPSK 调制样式，根奈奎斯特滤波器，α＝ 0.3 ）

EVM （ rms ）： ＜ 3 ％ 幅度误差（ rms ）： ＜ 3 ％

相位误差（ rms ）： 100MHz ～ 3.2GHz ＜ 2 ° 3.2GHz ～ 6GHz ＜ 3 °

内部调制信号发生器

函数发生器提供：幅度调制、频率 / 相位调制信号

波形：正弦波，方波，三角波，锯齿波，噪声，双正弦，扫频正弦

频率范围：

正弦波、双正弦、扫频正弦 ： 1Hz ～ 1MHz

方波、三角波、锯齿波 ： 1Hz ～ 100kHz

频率分辨率： 1Hz

脉冲调制信号：

脉冲宽度： 40ns ～（ 42s-20ns ）

脉冲周期： 100ns ～ 42s

分辨率： 20ns

基带信号发生器

调制格式： BPSK 、 QPSK 、 OQPSK 、 8PSK 、 MSK 、 16QAM 、 2FSK

码元速率： 10ksps ～ 10Msps （ MSK 和 2FSK 调制格式时zui高为 2Msps ）

射频输出端口

N 型 ( 阴 )

显示屏

TFT-LCD

操作界面

中文 / 英文

外形尺寸 ( 宽×高×深 )

标准： 426mm × 133mm × 510 mm （无把手、后脚、垫脚）

zui大： 482mm × 152mm × 582 mm

zui大重量

23kg

工作温度

0 ℃ ～ +40 ℃

zui大功耗

300W

电源输入形式

220V AC
