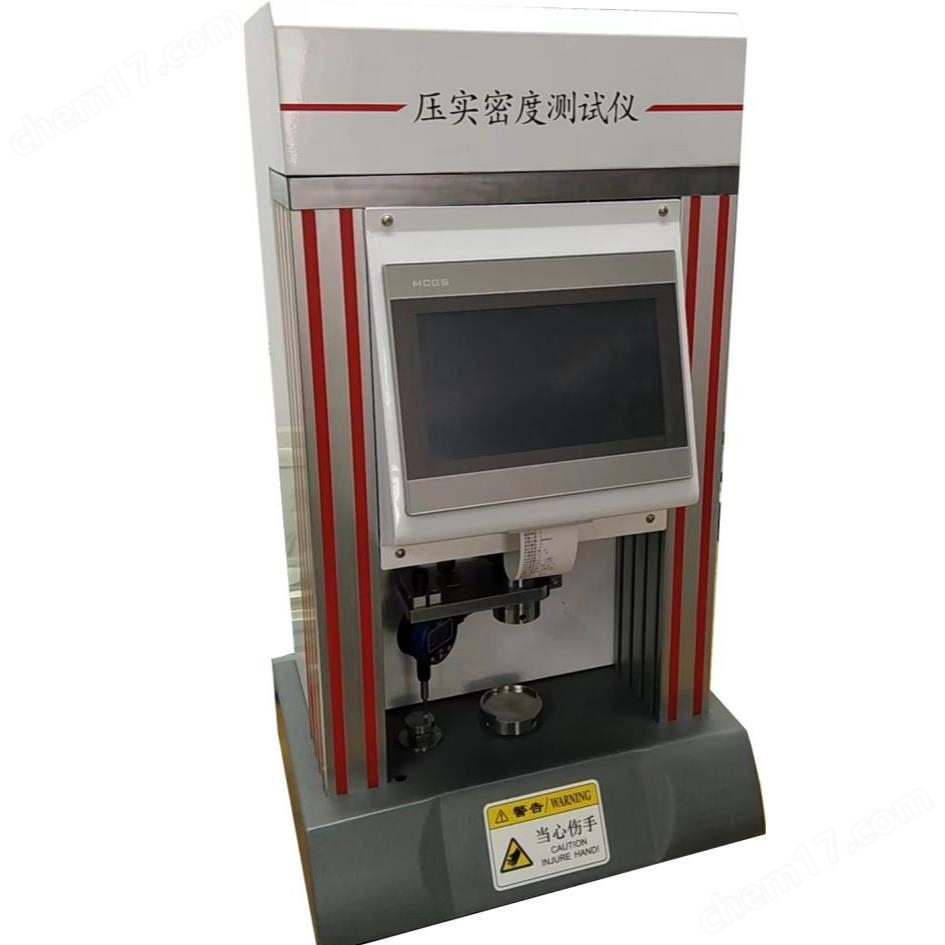

MD-24533L-2 粉末压实密度测试仪
| 参考价 | ¥ 3000 |
| 订货量 | ≥1台 |
- 公司名称 上海皆准仪器设备有限公司
- 品牌 其他品牌
- 型号 MD-24533L-2
- 产地
- 厂商性质 生产厂家
- 更新时间 2025/1/21 18:29:00
- 访问次数 4297
联系方式：冯经理 17717978219 查看联系方式
联系我们时请说明是化工仪器网上看到的信息，谢谢!
| 产地类别 | 国产 | 应用领域 | 环保,食品/农产品,化工,制药/生物制药,综合 |
|---|
粉末压实密度测试仪
测试标准：
GBT 24533-2009 锂离子电池石墨类负极材料 - 粉末压实密度的测试方法
设备用途：
粉末压实密度测试仪 各种粉末颗粒在单点、或多点压力 / 压强下被压缩后的压实密度测试。
一、 工作原理 :
在外力的压缩过程中，随着粉末的移动和变形，较大的孔隙被填充，颗粒间接触面积增大，使原子间产生吸引力且颗粒间的机械契合作用增强，从而形成具有一定密度和强度的压坯。
压实密度的计算公式：压实密度 = 面密度 / 材料的厚度
在锂离子电池设计过程中，压实密度 = 面密度 /( 极片碾压后的厚度—集流体厚度 ) ，单位： g/cm3
压实密度分为：负极压实密度 Anode density （或称为阳极压实密度）和正极压实密度 Cathode density （或称为阴极压实密度）。
锂离子动力电池在制作过程中，压实密度对电池性能有较大的影响，压实密度与片比容量、效率、内阻、以及电池循环性能有密切的关系。
压实密度越大，电池的容量就能做的越高，所以压实密度也被看做材料能量密度的参考指标
二、产品概述：
本仪器通过 10 寸触摸屏操作，西门子 PLC 控制，智能加载并保持恒压，压力和速度可调，真正实现了测试的智能化和自动化，无需人工干预，试验过程自动完成，试验完毕后自动回归到初始位，可对试验数据进行打印。
本仪器测量精度高，重复性误差小，试验过程自动化完成，设置页面合理，操作简单，操作人员无需通过专业技能培训即可操作，真正实现了一键式自动化测试。
本仪器具有测量精度高、稳定性好、结构紧凑、使用方便等特点，符合国际和国家标准的要求。
设备组成：
本仪器结构组成以下部分组成：
1 、力值加载系统：由伺服电机为动力源进行加载，精确控制压力，无噪音，连续加载
2 、系统控制采集： 10 寸触摸屏操作，西门子 PLC 控制和采集，
3 、测试工装电极：模腔 13.0mm 测试工装
优势特点：
1、10寸触摸屏显示，支持远程升级，操作简单、方便
2、试验过程自动化，试验完成后自动回归到初始位
3、多种测试模式，支持恒压力/恒压强/梯度压力/梯度压强/压缩比测试模式
4、 测试过程实时显示压力、压强、压缩厚度、压缩率
5、自带微型打印机，支持数据打印
6、 梯度多点测试结果，能够自动统计各梯度之间的电阻差值，并自动计算百分比
7、可以对多点测试的结果进行在线查看及数据导出
8、实时同步显示压力/厚度曲线
测量模式：
|
模式选择 |
说明 |
备注 |
|
恒压力测试 |
在设定的恒定压力下测试，测试时间可设定 |
标准测试模式 |
|
恒压强测试 |
在设定的恒定压强下测试，测试时间可设定 |
|
|
梯度压力测试 |
按照设定的步进压力进行测试，梯度保持时间可设定 |
拓展延伸测试模式 |
|
梯度压强测试 |
按照设定的步进压强进行测试，梯度保持时间可设定 |
|
|
压缩厚度测试 |
按压缩比的位移量进行测试，测试时间可设定 |
二、技术指标：
|
序号 |
技术指标 |
技术参数 |
备注 |
||||
|
1 |
型号 |
MD-24533L-2 |
|
||||
|
2 |
力值精度 |
FS*0.5% |
|
||||
|
3 |
加载方式 |
伺服电机 - 电动加载 |
|
||||
|
4 |
测量模式 |
恒压力 / 恒压强 / 梯度压力 / 梯度压强 / 压缩厚度 |
|
||||
|
5 |
显示数据 |
力值 / 压强 / 压缩率 / 厚度 / 保持时间 / 试验总时间 |
|
||||
|
6 |
数据打印 |
带微型打印机，可打印数据 |
|
||||
|
7 |
数据导出 |
可导出数据电子版 |
|
||||
|
8 |
操控方式 |
10 寸触控显示屏 |
|
||||
|
9 |
负载设定 |
压力 / 压强可设定 |
|
||||
|
10 |
试验速度 |
试验速度可设定 |
|
||||
|
11 |
保持时间 |
可设定 |
|
||||
|
12 |
零点校准 |
自动进行零点校准 |
|
||||
|
13 |
自动复位 |
试验完成后自动复原到初始位 |
|
||||
|
14 |
厚度精度 |
± 1 μ m |
|
||||
|
15 |
手动上升下降 |
可以手动上升和下降，速度可设定 |
|
||||
|
16 |
压实模腔 |
φ 13.0 mm |
|
||||
|
17 |
脱模方式 |
自动脱模 |
|
||||
|
18 |
设备功率 |
0.75kW |
1.0KW |
2.0 KW |
|
||
|
19 |
供电电压 |
220/50hz |
|
||||
|
20 |
设备尺寸 |
450*500*750(mm) |
500*550*850(mm) |
550*750*1000(mm) |
|
||
|
21 |
设备重量 |
75kG |
100kG |
120kG |
|
||
