数字电火花检漏仪JC-8检测金属防腐涂层

数字电火花检漏仪JC-8检测金属防腐涂层的详细介绍

数字电火花检漏仪JC-8检测金属防腐涂层

一、概述：

JC-8 型数字电火花检漏仪是用于检测金属防腐涂层质量的仪器，使用本仪器可以对不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶衬里等涂层，进行质量检测。当防腐层有质量问题时，如出现针孔、气泡和裂纹，仪器将发出明亮的电火花，同时有声音报警。由于是用电池供电，故特别适用于野外作业。该仪器设计*进，稳定可靠，可广泛用于化工、石油、橡胶、搪瓷行业，是用来检测金属防腐涂层质量*工具。

二、主要技术性能：

1 、适用检测厚度： 0. 05 ～ 10mm( 也可根据用户需要提供检测

防腐层在 10mm 以上的仪器 )

2 、输出高压： 0. 2 kv ～ 30kv(±5%)( 无级连续可调 )

3 、输出高压值直接指示

4 、直流供电： 12V

5 、自动背光

6 、消耗功率：约 6W

7 、主机体积： 2 0 0×130×88mm

三、检测原理及结构简述

1 、检测原理：电火花检漏仪是通过各种导电基体防腐 层表面加一定量的脉冲高压，如因防腐层过薄，漏金属或有漏气针孔，当脉冲高压经过时，就形成气隙击穿而产生火花放电，同时给报警电路送一脉冲信号，使报警器发出声光报警，从而达到对防腐层检测之目的

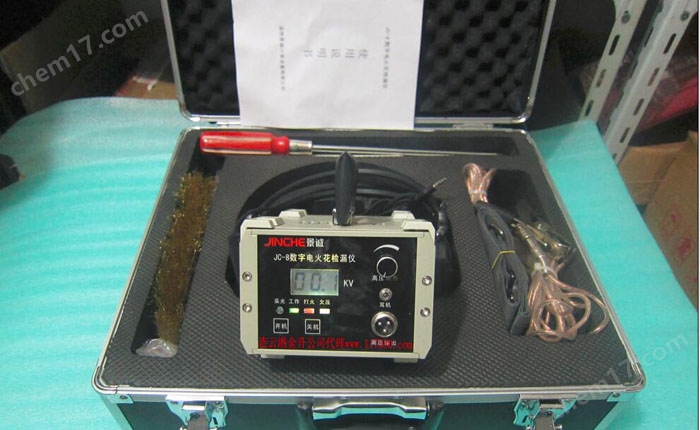

 (1) 前面板：（见图 1 ）

(2) 后面板：（见图 2 ）

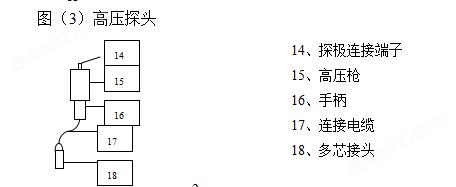

( 3 ) 高压探头：（见图 3 ）

结构简述：该仪器由主机，高压探头，探极三大部分组成。

(1) 主机部分：内装有集成控制电器，声光报警装置等。

(2) 高 压枪部分：内装高压发声器，引出线等。

(3) 探头部分：毛刷探极。

四、操作步骤：

1 、熟读本仪器使用说明书，弄清各部分的功能，具体名称见设备结构图部分。

(1) 高压液晶显示：其数值直接指示输出的高压 (kv) 。

(2) 高压调压旋钮：调节高压输出的大小，以适应不同防腐层检测需要。

(3) 开机键： （用于打开主机）

(4) 关机键：  （用于关闭主机）

(5) 采光孔：   光线暗时自动开启背光灯

(6) 打火指示灯：有打火时此灯闪烁

( 7 ) 工作指示灯：打开主机时此灯亮

( 8 ) 欠压指示灯：电池电压低时，此灯亮并蜂鸣器报警。

( 9 ) 耳机：

( 10 ) 保险座：电源保险丝此处为 2A 。

( 11 ) 接地座： 用于连接接地长线 。

(1 2 )

充电插座：接入充电器

(1 3 ) 高压枪连接插座

（14）探极连接端子：用于连接各种探极

(1 5 ) 高压枪

(1 6 ) 手柄：探测时用手握此柄。

(1 7 ) 连接电缆

(1 8 ) 多芯插头：此插头与 ( 4 ) 插座连接

2

、使用方法：

(1) 高压探头连接电缆 (1 7 ) 与多芯插头 (1 8 ) 插入主机高压输出插座 ( 4 ) 。

(2) 根据不同的探测需要选择适当的探极。

(3) 检查机器工作情况；

a 、按开机键工作指示灯应点亮。

b 、调节高压调节旋钮至检测所需要电压。

c 、将接地长线的裸点与探极接近，应有火花产生，并伴有声光报警，缓慢调高高压调节旋钮，火花产生的距离越来越大，说明仪器工作正常，即可开始检测。

d. 一.在检测工件时（比如搪玻璃罐和很短的管道,较小的工件）首先将地线与主机接地座连接好后,再把地线夹夹到（搪玻璃罐外壁）或其它工件没有涂层的地方固定好后，然后开机再用探极检测涂覆的部分。

二.如果被测物（比如很长的管道）防腐层包好之后没有裸露的地方连接地线,那么应该将接地棒（螺丝刀）插入地下,看一看接地棒有没有和大地良好的接触，如果不能良好接触请挖开地表面干土部分,待看到湿土部分在将接地棒固定好，再把主机﹑地线﹑接地棒依次连接好后再开机检测被检测物的表面。

防腐管道很长时：

1.加长地线。

2.挪动地线棒。

3特别注意：如果本仪器的地线没有良好的接地不要使用仪器,若使用将很容易将仪器损害,并且主机有时会漏电。如果感觉主机漏电请立即停止工作,及时处理问题。

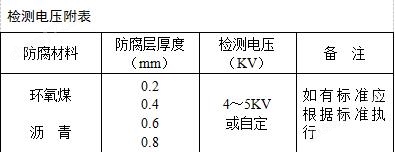

(4) 根据防腐层厚度选择合适的检测电压（详见附表）。

其高压调整过程如下：先按 仪器开机 使高压输出，调整高压输出旋钮，使其指示在适当的数值，便可进行测试。

(5) 测试时，因不同的防腐材料和厚度，选择较佳每分钟测试的前进速度，以保持更好的检测质量。

(6)

检测完毕后，各开关应恢复原状，探极必须与后面板的接地长线直接短路放电后方可收存，以防高压电容存电而电击。关机前请把电压调到zui小之后再关机

六、注意事项：

1 、操作人员应熟悉本仪器的使用和说明书，严格按操作规范使用，注意保护仪器，防止摔、碰和高温。请勿置于潮湿和腐蚀性气体附近。

2 、检测时要选择适当的接地点，以保证检测质量。

(1) 对 小体积金属物体表面防腐层检测，要求被检测的物体用绝缘体支起 20cm 以上，然后将接地线良好地接在金属物体上检测。

(2) 对大体积或平面物体表面防腐层检测，当被测物体与大地有良好的接触时，只需将接地线接入大地即可测试。

3 、检测过程中，任何人不得接触探极和被测物，以防麻电。

4 、被测防腐层表面应保持干燥，若沾有导电层 ( 尘 ) 或清水时，不易确定漏蚀点的精确位置。

5 、机器不使用时，一定要关机，以免电池耗电。更应注意禁止电池短路。

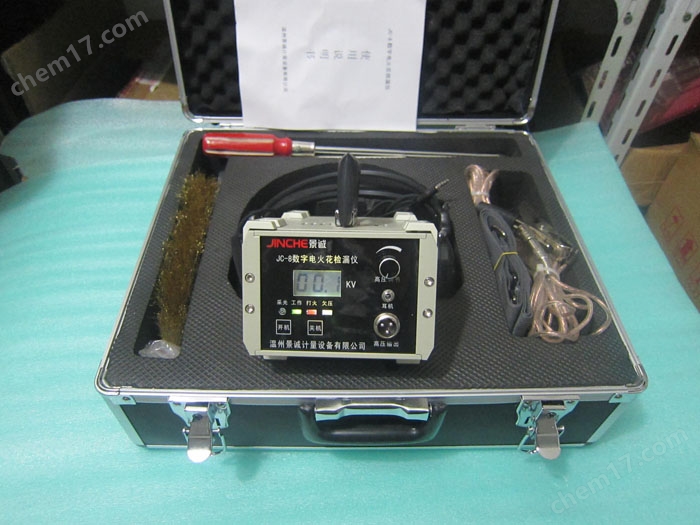

七、仪器及附件（装箱单）

(1) JC-8 交流 电火花检漏仪主机 1 台

(2) 高压探头 1 台

(3) 毛刷探极 2 只

(4) 使用说明书 1 份

(5) 合格证 1 份

（6）充电器1只

（7）耳机1个

（8）地线1根

（9）保险丝5只

（10）连接线                          1

根
