UQK611/2 液位开关型号
- 公司名称 上海星申仪表有限公司
- 品牌 星申仪表
- 型号 UQK611/2
- 产地
- 厂商性质 生产厂家
- 更新时间 2023/8/4 10:03:02
- 访问次数 2404
联系方式：王玉莲 13818796701 查看联系方式
联系我们时请说明是化工仪器网上看到的信息，谢谢!
液位计;电浮筒液位计;浮球液位计;磁翻板液位计;磁浮球液位计;磁翻柱液位计;磁性液位计;石英管液位计;玻璃管液位计;玻璃板液位计;锅炉水位计;液位变送器;压力变送器;温度变送器;液位控制器
| 应用领域 | 化工,综合 |
|---|
UQK611/2
参 数：UQK611/2耐高压20MPa、三磁开关、高可靠性、ANSIB31.1标准设计制造
液位开关型号
产品概述

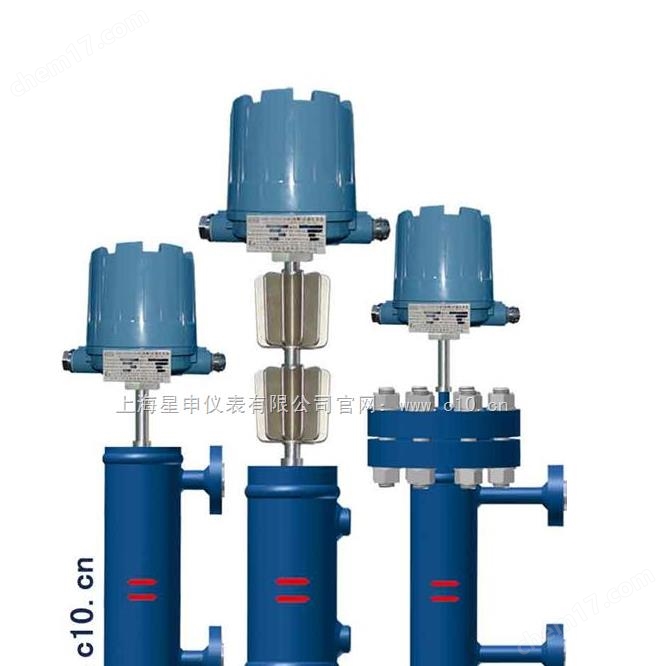

UQK6000浮球液位开关是根据高温高压使用场合设计制造的，产品引用ANSIB31.1标准设计，采用良好的三磁机构开关，结构合理，可靠性高，能在恶劣工况下准确识别液位进行开关动作，适用于石化、电力、食品、医药等行业对生产过程中各种的高温、高压及敞口容器的液位控制、报警、故障连锁等。在设计制造时，考虑了石油化工行业引进设备中过程连接形式，是欧美同类产品的替换产品。
液位开关型号 结构原理
UQK-6000 系列浮球液位开关是基于阿基米德浮力原理工作，浮球（浮筒）随液位同步变化，使与浮球刚性连接的磁性轴套也作相应变化，进入磁场作用区间，通过磁耦合引起对应磁钢驱动开关吸合，发出开关通断信号。液位下降，磁钢在弹簧作用下释放，开关触点恢复常态，从而实现对液位控制、报警、故障联锁等功能。
产品选型
|
UQK6000 |
高温高压浮球液位开关 |
注册型号 |
||||
|
|
热顶压力与温度 |
外筒材质 |
浮球材质 |
过程接口 |
||
|
13 |
12MPa时≤427℃ |
铬钼合金 |
316L/347 |
1"焊接接管 |
||
|
16 |
6.0MPa时≤538℃ |
铬钼合金 |
316L |
1"焊接接管 |
||
|
23 |
8.5MPa时≤427℃ |
304不锈钢 |
316L |
1"焊接接管 |
||
|
26 |
7.6MPa时≤427℃ |
304不锈钢 |
316L |
1"承插焊 |
||
|
33 |
20MPa时≤370℃ |
304不锈钢 |
316L |
11/2"承插焊 |
||
|
44 |
14MPa时≤200℃ |
316不锈钢 |
316L/347 |
11/2"承插焊 |
||
|
52 |
9.3MPa时≤399℃ |
CS |
316L/347 |
1"承插焊 |
||
|
66 |
用户参数 |
|||||
|
A/F |
2.5MPa/Class 150LB ANSI |
压力等级 |
||||
|
B/G |
4.0MPa/Class 300LB ANSI |
|||||
|
C/H |
6.3MPa/Class 600LB ANSI |
|||||
|
D/I |
16.0MPa/Class 900LB ANSI |
|||||
|
E/J |
32.0MPa/Class 1500LB ANSI |
|||||
|
|
F |
三磁开关 2*SPDP 单刀双掷 |
触点方式 |
|||
|
N |
三磁开关 DPDT 双刀双掷 |
|||||
|
|
-□□□□ |
介质密度 |
||||
|
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
|
UQK6000 |
33 |
F |
N |
980 |
选型举例 |
|
|
UQK6000高温高压浮球液位开关；额定压力与温度为20MPa时≤370℃，外筒材质为304不锈钢，浮球材质为316L，过程接口为11/2"承插焊；Class 150LB ANSI；三磁开关 DPDT双刀双掷；介质密度为980kg/m3 |
||||||
