| 产地类别 | 国产 | 产品种类 | 超声波 |
|---|---|---|---|
| 价格区间 | 面议 | 介质分类 | 液体 |
| 应用领域 | 环保,石油,能源,电子/电池,电气 |

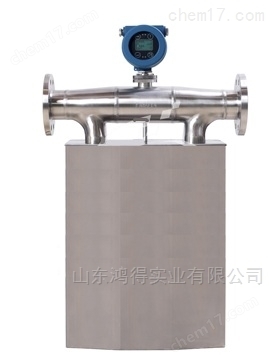

DMF-1 系列质量流量计是根据科里奥利（Coriolis Force）原理，实现流体质量流量的直
接精密测量，而无需任何压力、温度、粘度、密度等换算或修正。其结构是由传感器单
元和变送器单元两部分组成。仪表按本质安全防爆型的国家标准设计与制造，防爆标志
为EX d ib IICT5Gb。
质量流量计能够直接测量流体的质量， 具有高精度（0.1%~0.2%），应用范围
广(可测量各种非牛顿流体、各种浆液、悬浮液、高粘度流体等)，安装要求低（对仪表的
前后直管段要求不高），运行可靠、稳定，维修率低等特点。
液体质量流量计参考量程表
|
型号 |
仪表通径 |
测量范围 |
工作压力 (MPa) |
连接形式 (mm) |
|
DMF-1-1-AB |
1.5 |
0～4（kg/h） |
0～4 |
焊接式活接头 Φ6×1.5 |
|
DMF-1-1-A |
3 |
0～40（kg/h） |
0～4 |
焊接式活接头 Φ6×1.5 |
|
DMF-1-1-B |
6 |
0～100（kg/h） |
0～4 |
焊接式活接头 Φ10×2 |
|
DMF-1-2-A |
8 |
0～200（kg/h） |
0～4 |
焊接式活接头 Φ10×1 |
|
DMF-1-3-A |
10 |
0～500（kg/h） |
0～4 |
法兰 DN10 |
|
DMF-1-3-B |
15 |
0～1000（kg/h） |
0～4 |
法兰 DN15 |
|
DMF-1-4 |
20 |
0～3000（kg/h） |
0～4 |
法兰 DN20 |
|
DMF-1-5-A |
25 |
0～10（T/h） |
0～4 |
法兰 DN25 |
|
DMF-1-5-B |
40 |
0～20（T/h） |
0～4 |
法兰 DN40 |
|
DMF-1-6-A |
50 |
0～30（T/h） |
0～4 |
法兰 DN50 |
|
DMF-1-6-AB |
65 |
0～50（T/h） |
0～4 |
法兰 DN65 |
|
DMF-1-6-B |
80 |
0～100（T/h） |
0～2.5 |
法兰 DN80 |
|
DMF-1-6-C |
100 |
0～150（T/h） |
0～2.5 |
法兰 DN100 |
| DMF-1-6-CD | 125 | 0～200（T/h） | 0～2.5 | 法兰 DN125 |
|
DMF-1-6-D |
150 |
0～400（T/h） |
0～2.5 |
法兰 DN150 |
|
DMF-1-6-E |
200 |
0～500（T/h） |
0～2.5 |
法兰 DN200 |
|
各型号详细外形尺寸图 |
||||
|
各型号安装及接线详细说明资料 |
||||
|
各型号现场案例图片 |
||||
l 适用范围： 适用于液体、气体、液固、气固的微小质量流量的测量
l 测量管材质： 316L不锈钢或哈C合金
l 压力等级： 配置见上表，其他高压可以特殊订货。
l 介质温度： -50℃～+150℃：(可特殊定制：温度350℃，低温度-300℃）
l 环境温度： 传感器：-40℃～+150℃ 变送器：-20℃～+70℃
l 流量测量精度： ± 0.2% 、± 0.1%任选
l 密度测量精度： ±0.002g/cm³、±0.001g/cm³任选
l 重复性： ±0.10% 流量±[½(零点稳定性/流量值)×100]% 流量
l 输出信号： 4～20mA 负载电阻<500Ω（瞬时流量或密度可选）； 0～10kHz
瞬时流量脉冲信号； 485 通讯信号
l 防爆等级： EX d ib IICT5Gb
