| 产地类别 | 国产 |
|---|

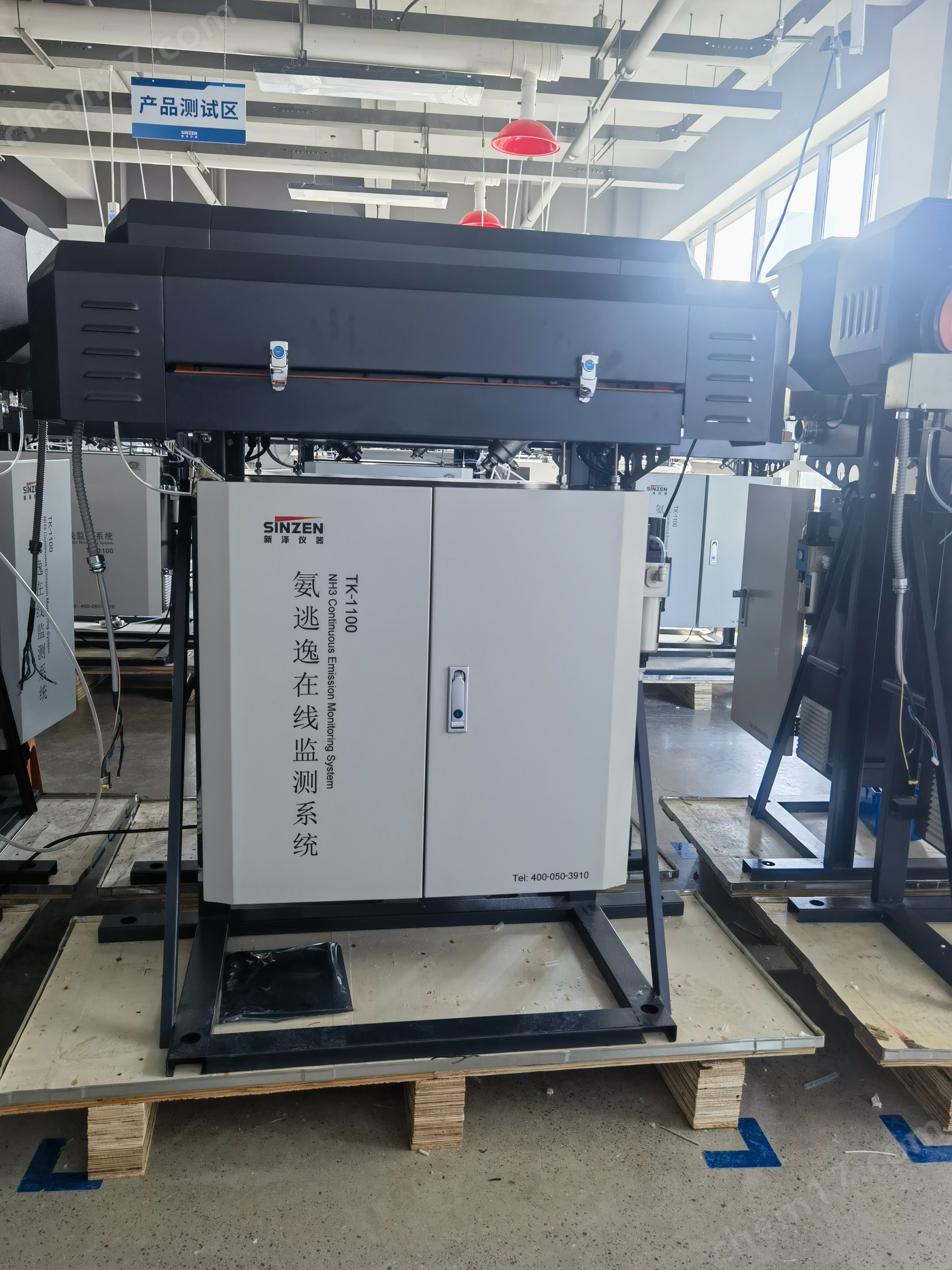

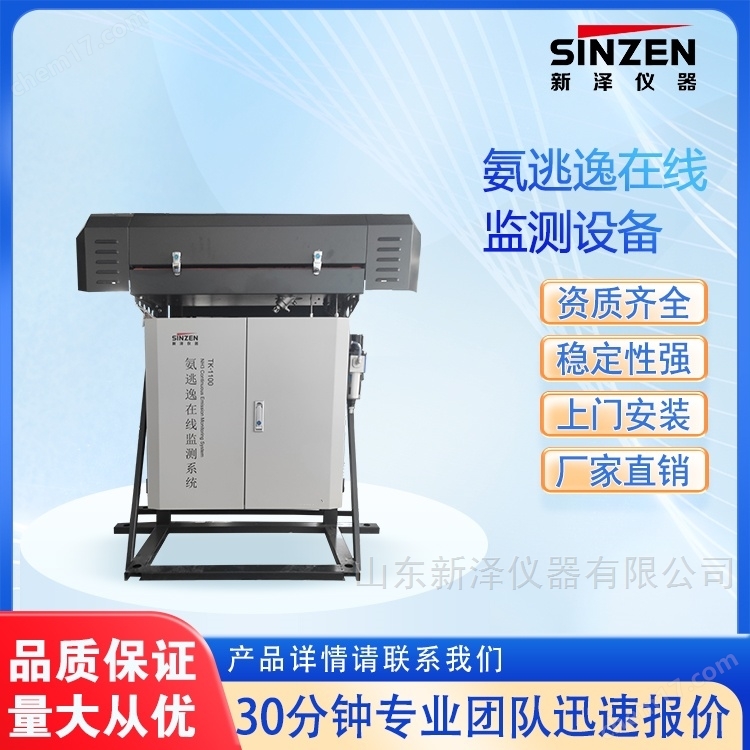

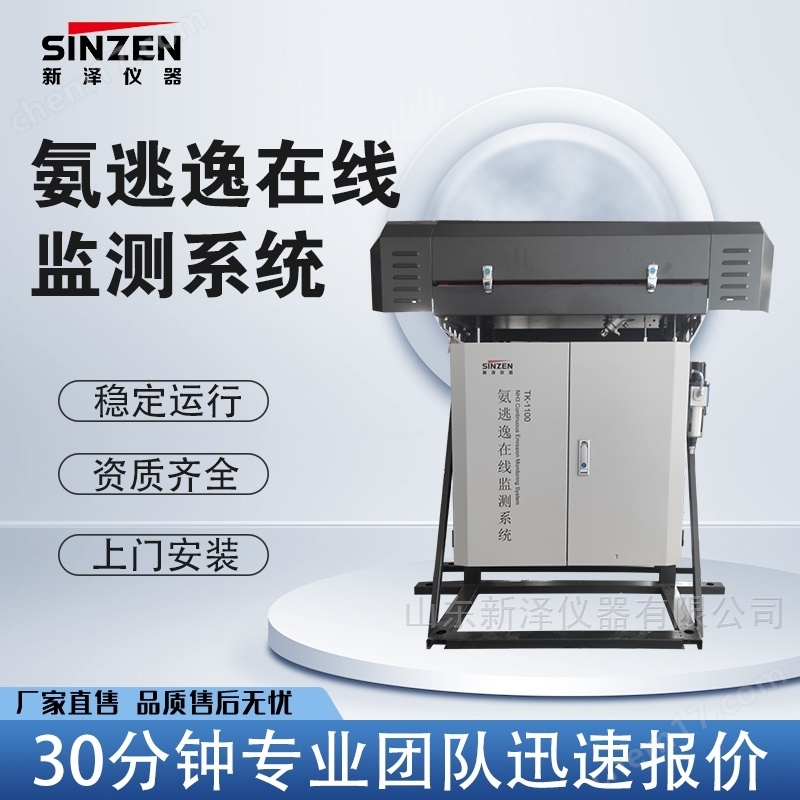

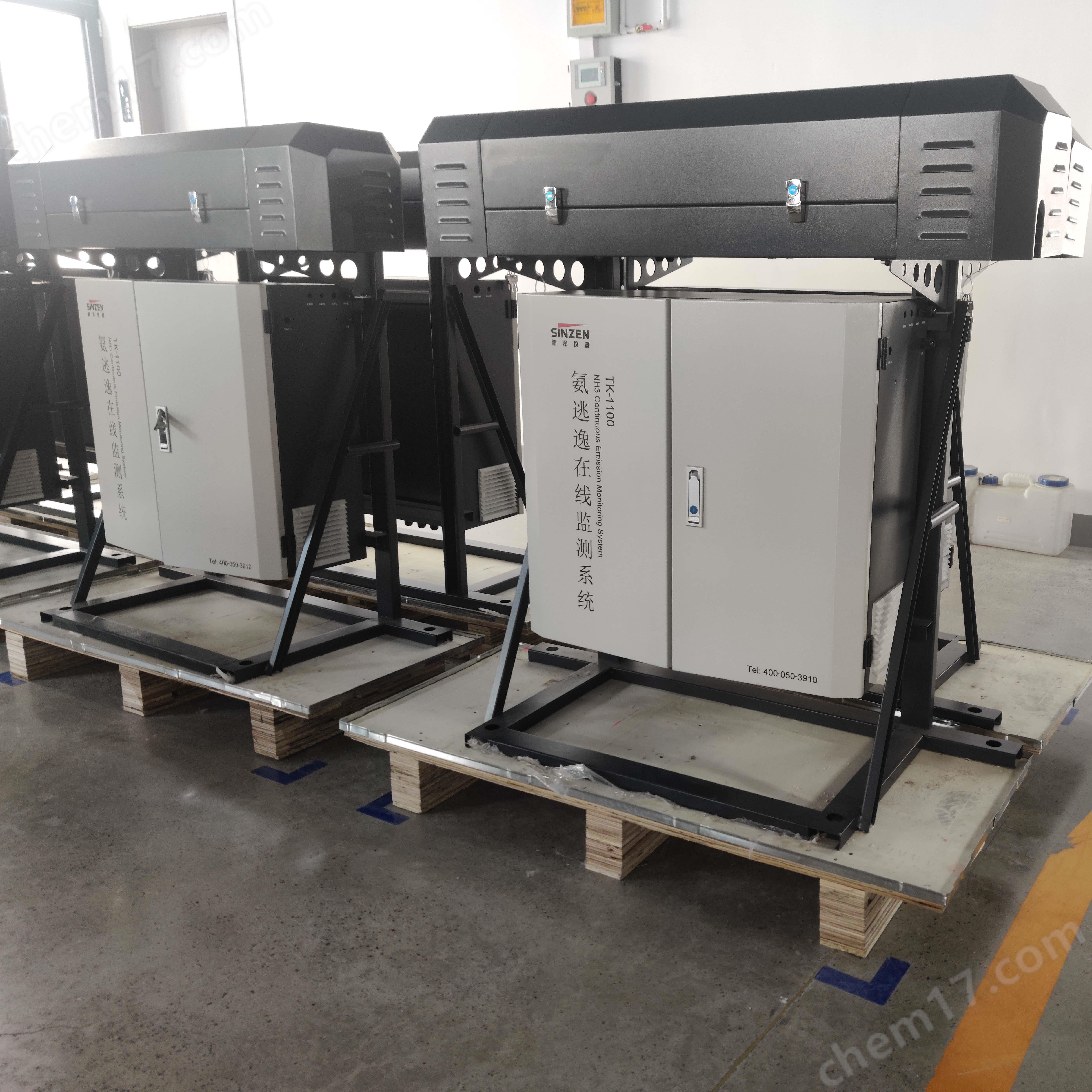

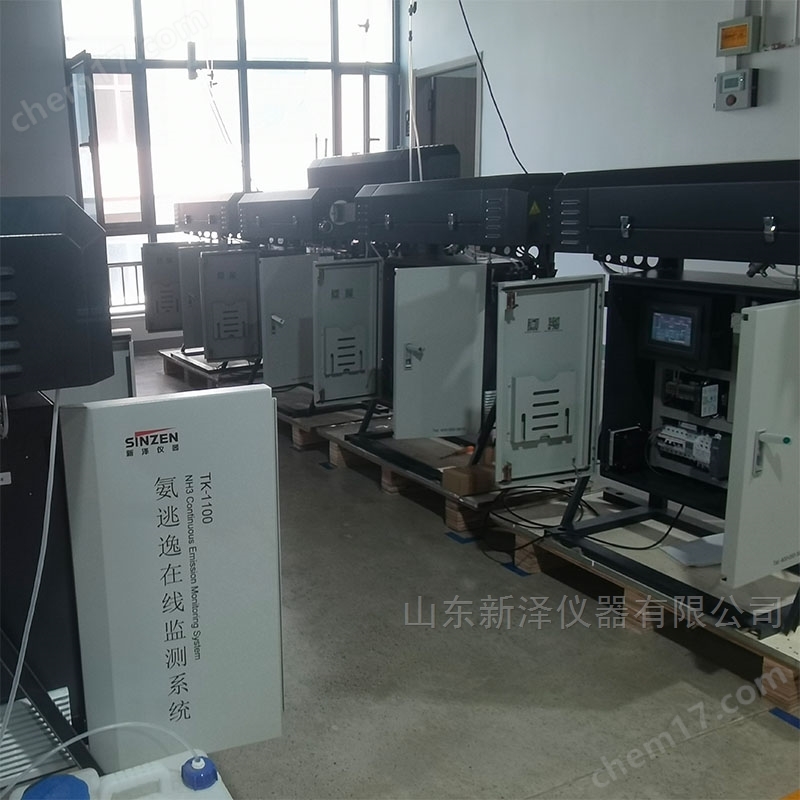

新泽仪器生产的脱硝氨逃逸一体化在线监测系统（TK-1100型）耐用且易于安装，特别适用于众多环保及工业过程气体排放监测，包括燃煤发电厂、铝厂、钢铁厂、冶炼厂、垃圾发电站、水泥厂和化工厂等。
一、 规格与技术参数 （氨逃逸）
|
指标 |
测量范围 |
0-10.0ppm，0-50.0ppm 可根据用户需求设定 |
|
响应时间 |
<20s |
|
|
线性误差 |
<1%F.S |
|
|
零点漂移 |
可忽略 |
|
|
重复性 |
1%F.S |
|
|
标定 |
出厂时已标定，无需定期标定 |
|
|
输入和输出信号 |
模拟量输出 |
4-20mA电流环，750ΩMax，隔离 |
|
报警输出 |
浓度超限、温度异常、系统故障均报警 |
|
|
继电器输出 |
2路（可扩展），触点负载24V，2A |
|
|
通讯接口 |
RS485，双端隔离 |
|
|
工作条件 |
环境温度 |
(-20)～50℃ |
|
保护等级 |
IP54 |
|
|
工作电压 |
200V-240VAC，50Hz |
|
|
电源功耗 |
≤3000W |
|
|
预热时间 |
1小时 |
|
|
伴热温度 |
180℃～240℃ |
|
|
|
采样流量 |
2～20L/min（可根据用户需求定制） |
|
尺寸 |
机柜 |
1000×1200×600mm（默认尺寸） |
二、统流路简介
本系统的流路主要由测量流路、反吹流路、标定流路及涡旋制冷流路组成，具体流路示意图如下：
系统进入测量状态后，电动执行机构带动两通球阀切换到采样气路，在引流泵的作用下，被测气体经由探头杆、，两通球阀、二级过滤器进入NH3模块，NH3模块利用吸收技术（TDLAS）对气体进行分析，得到NH3的浓度（高温热湿法），后排空。
系统定时会进入校准状态进行自动调零，此时两通球阀切换到校准气路，校准电磁阀打开，在引流泵的作用下，环境空气经过滤器、校准电磁阀后进入气体室，对气体室中残留的被测气体进行吹扫，吹扫干净后，对NH3进行一次调零；系统定时会进入反吹状态对采样探头进行反吹，此时两通球阀切换到反吹气路，反吹电磁阀打开，系统自动控制反吹电磁阀开或关，实现对探头过滤器的反吹。
三、取样及机箱
取样探头： 装置是具有电加热伴热功能，能自行加热并实施温控的采样装置。该装置适用于高温、高粉尘浓度的SCR/SNCR装置入口和出口样气的连续采集。示意图如下：
结构：装置由取样管、探头法兰、取样法兰管、滤芯、反吹气罐、反吹电磁阀、探头保温罩等组成。
