产品的制造和检验标准

GB/T16491《电子式万能试验机》；

GB/T2611《试验机通用技术要求》；

GB/T6825.1《静单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准》。

五． 适用的试验方法标准

AQ 1089-2011煤矿加固煤岩体用高分子材料

GB-T 10007-2008 硬质泡沫塑料剪切强度试验方法

GB T 7124-2008 胶粘剂 拉伸剪切强度的测定

可以满足GB、ISO、ASTM、DIN等标准。可根据客户需求增加其它相应标准。

六. 应用范围

试验机主要用于金属和非金属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等静力学性能测试分析研究，电气控制、试验操作和数据处理符合标准的要求。可自动求取试验参数，并可根据GB、ISO、DIN、ASTM、JIS等标准进行试验和提供数据。

七 .重点描述：

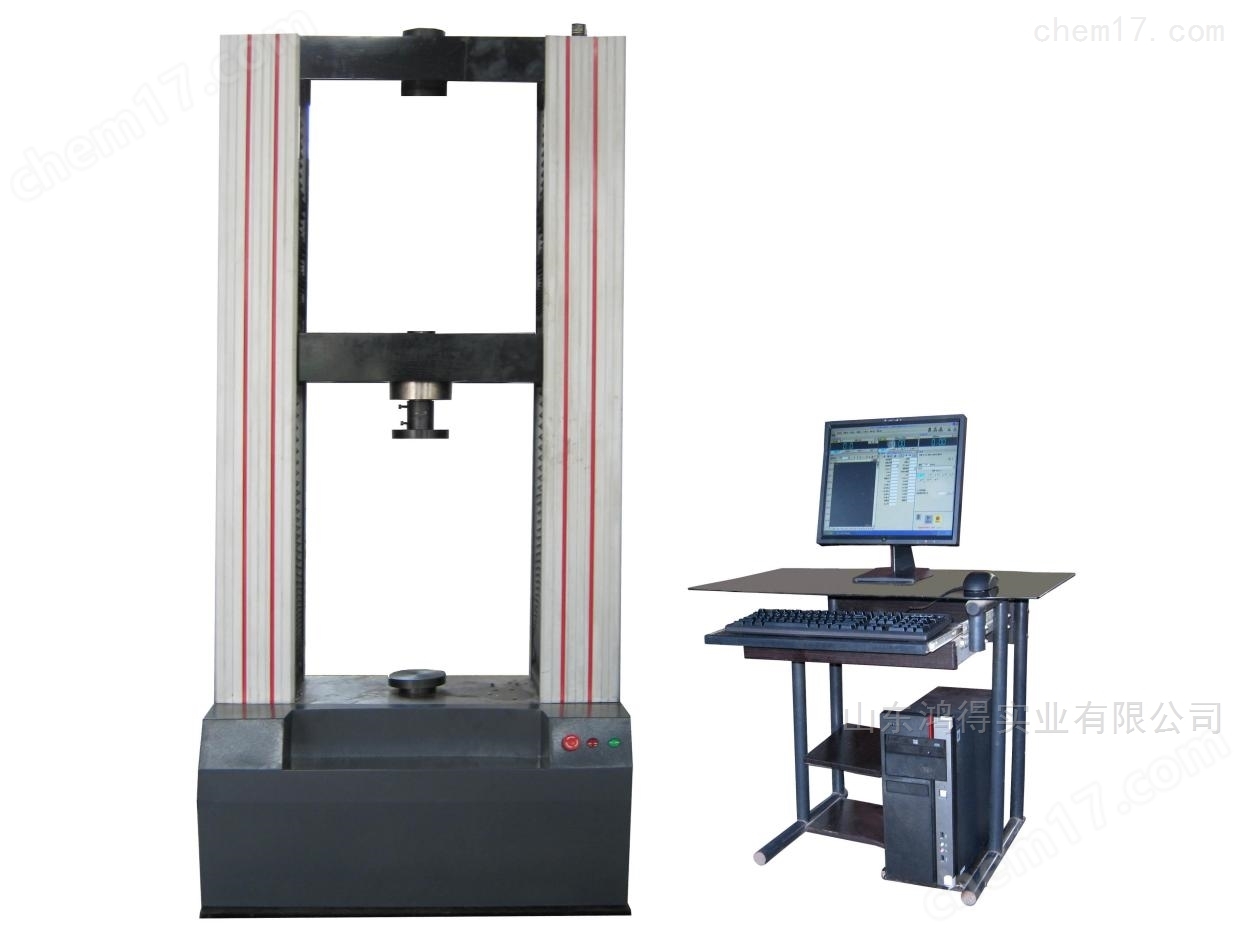

1 主机： 该机采用双空间门式结构，上空间拉伸，下空间压缩，弯曲。横梁无级升降。传动部分采用圆弧同步齿形带，丝杠副传动，传动平稳，噪音低。特别设计的同步齿形带减速系统和精密滚珠丝杠副带动试验机的移动横梁运动，实现了无间隙传动。

2 附具 ：

标准配置：拉伸附具、剪切附具各一套。

3.电气测控系统：

（1）采用中国台湾东元交流伺服驱动器和中国台湾东元交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:100000。

（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。

（3）控制器保证了该试验机可以 实现试验力、试样变形和横梁位移等参量的闭环控制，可实现等速试验力、等速位移、等速应变、等速载荷循环、等速变形循环等试验。各种控制模式之间可以平滑切换。

（4）试验结束时，可手动或自动高速返回试验初始位置。

（5）实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化。

（6）电气控制线路参照标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。

（7）可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。

技术指标：

1. 试验机等级： 1 级

2. 试验力指标：

大值 ： 300kN

测量范围：2%-100% FS;

试验力示值误差：优于示值的±01％;

试验力分辨力：±300000码，全程部分当，且全程分辨率不变；

变形示值误差：优于示值的±0.5％

3. 位移：

位移分辨率：≤0.04 μ m ；

位移示值误差：≤示值的±0.5%

4. 速度：

位移速度范围：0.01mm/min ~ 200mm/min无级调速

精度：优于示值的±0.5％

5. 主机参数：

试验宽度：480mm

试验空间：650mm

主机外形尺寸（宽×深×高）：1100 × 770 × 2450(mm)

主机试验空间：双空间结构；

主机重量：约1560kg

6. 工作环境 及电压 ： 室温0～40℃，湿度 20% ～ 80%，

~380V ±10％50Hz   3.0KW；

7. 力控速率调节范围： 0.005~5%F_N/s；

8. 力控速率控制精度： 速率＜0.05% F_N/s时，为设定值的 ±1%以内；

速率 ≥0.05% F_N/s时，为设定值的 ±0.5% 以内。

9. 变形速率调节范围 ：0.005~5% F_N /s；

10. 变形速率控制精度 ：速率＜0.05% F_N/s时，为设定值的 ±1%以内；

速率 ≥0.05% F_N/s时，为设定值的 ±0.5% 以内。

11. 位移速率控制精度： 速率＜0.01mm/min时，为设定值的 ±1% 以内；

速率 ≥0.01mm/min时，为设定值的 ±0.2% 以内。

12. 恒力、恒位移、恒变形控制范围： 0.5%~100% F_N

13. 恒力、恒位移、恒变形控制精度：

设定值≥10% F_N 时，为设定值的±0.1%以内；

速率＜10% F_N 时，为设定值的±1%以内
