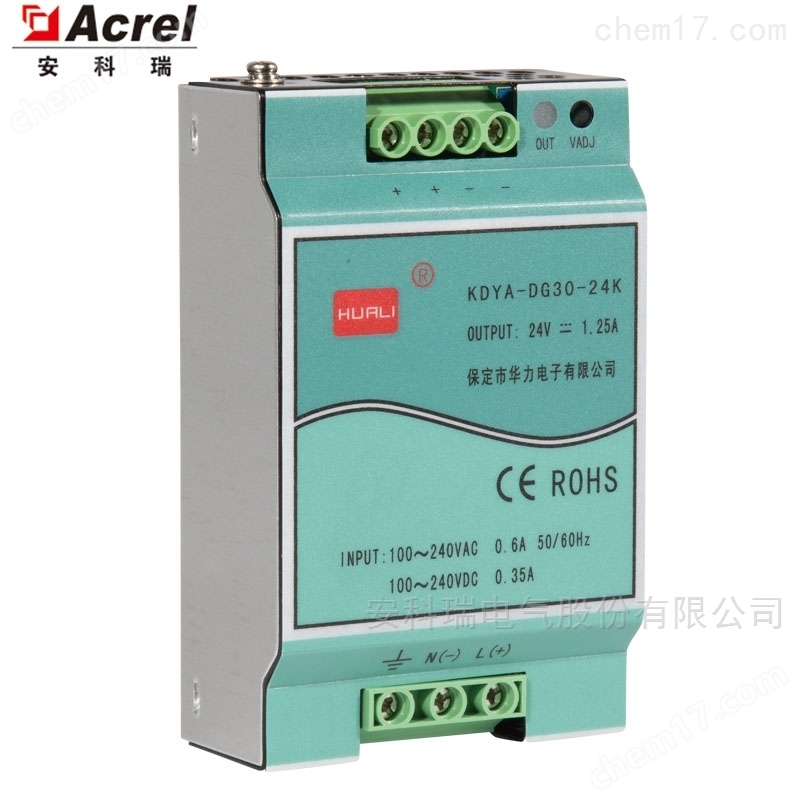

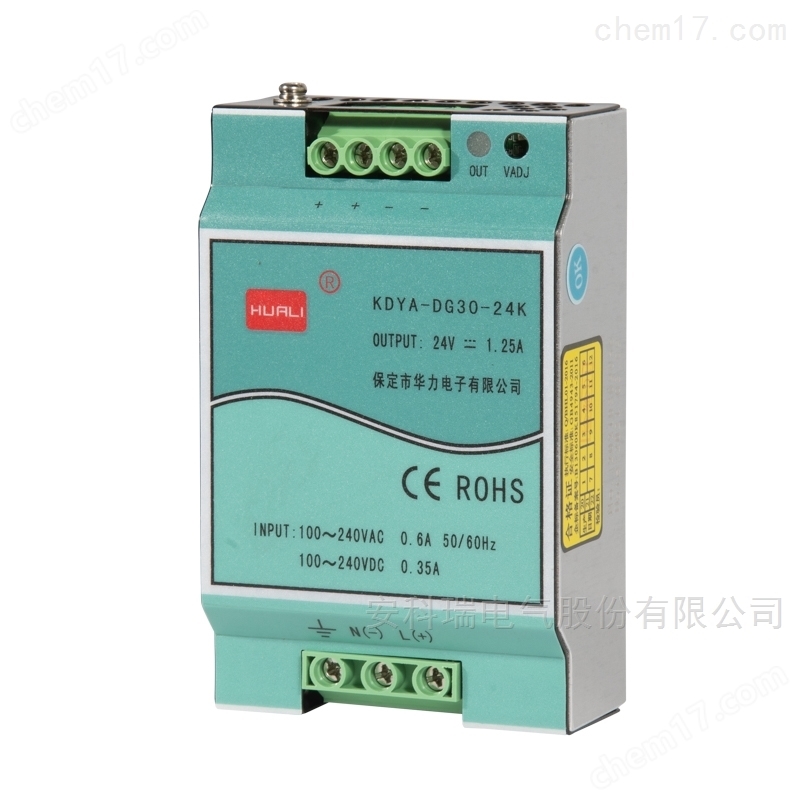

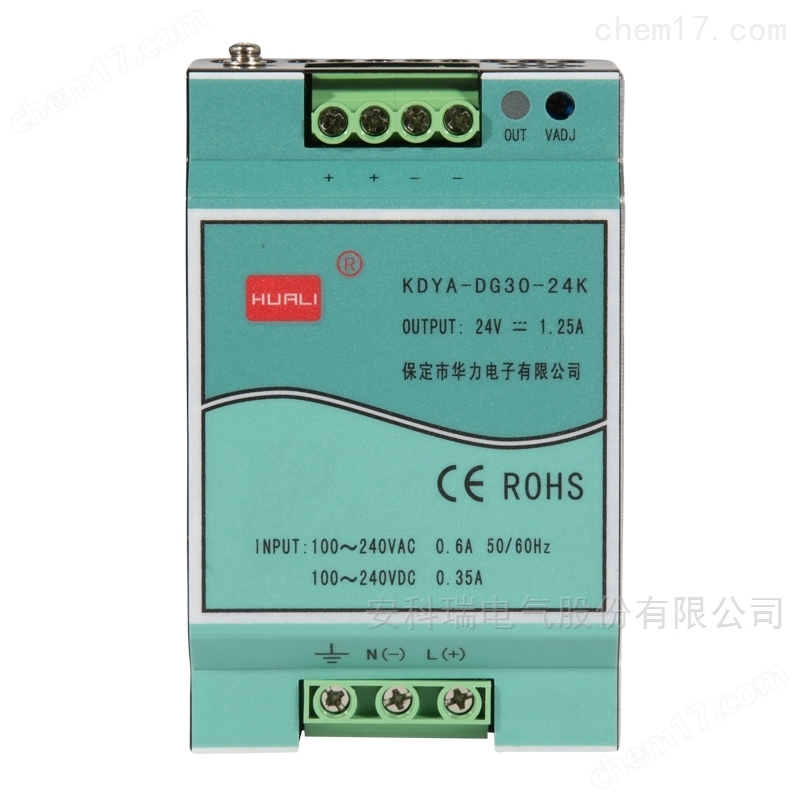

KDYA-DG30-24K KDYA系列开关电源

输入

电压范围

AC/DC220V±20%

浪涌电流

28A220VAC— 个周期内的平均值

频率

47 ~ 63Hz

效率

典型值为 80%

输出

KDYA-

电压

电流

电压稳定度

电压纹波 Vp-p

，锄率

电压可调范围

DG30-05k

5V

0-3A

±1%

<100mV

15W

4.5V-5.5V

DG30-12k

12V

0-2.5A

±1%

<150mV

30W

11V-14V

DG30-24k

24V

0-1.25A

±1%

<240mV

30W

22V-28V

启动、建立、 保持时间

300ms , 20ms , 16ms

输出过冲

电源开或关时，过冲小于 5% , 负载每变化 30% ,过冲小于 2%

响应时间

负载变化 30% , 其变化速率为 lA/us 时，响应时间为 1ms

儒户

功率保护

输出过载时，电源自动切断输出，当负载恢复正常，输出自动恢复正常工作

短路保护

输出短路,电源自动切断输出，当负载恢复正常，输出自动恢复正常工作

环境

工作温度

-25°C ~ +70°C or -40°C ~ +85°C 满载使用 ， 湿度 20 ~ 85%RH

储存环境

-25°C ~ + 55°C 湿度 10 ~ 90%RH

振动

10~500Hz,2G 10 分钟 /I 周期，沿 X.Y.Z 轴的每个方向共作 60 分钟

电磁兼容

符合 GB6833 、 GB9254 、 EN55022~ClassB 等相关标准，详见附图 ( EMI 测试波形图)

符合 GB/T17626.2-2006 ( IEC61000-4-2 ) 静电放电抗扰度试验 4 级

符合 GB17626.3-2006 (正 C610000-4-3 ) 射频电磁场辐射抗扰度试验 4 级

符合 GB17626.4-2008 ( IEC61000-4-4 ) 电快速瞬变脉冲群抗扰度试验 4 级

符合 GB17626.5-2008 (正 C61000-4-5 ) 浪涌(冲击)抗扰度试验 4 级(差模 2KV 共模 4KV )

符合 GB17626.11-2008 电压暂将短时中断和电压变化抗扰度试验

绝缘性能

抗电龈 (10mA)/l 分钟

输入对输出及外壳 AC2KV , 输出对外壳 AC500V

绝缘电阻 (DC500V)

>50MQ ( 标准下测试)

安全标准

符合 GB4943 、 UL508 、 TUV EN60950 等相关标准

MTBF

平均故障间隔时间 100,000 小时 (25°C)

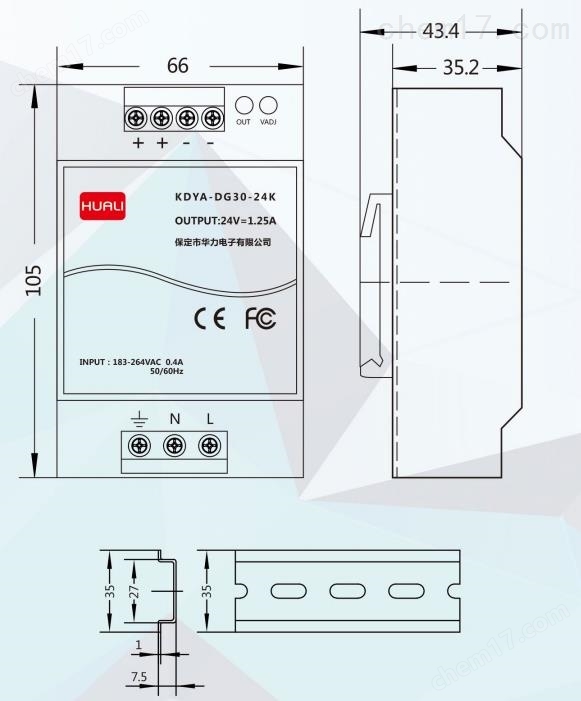

夕卜形尺寸

105x66x35mm

重量

260g

注意事项

1. 全部参数要在规定的条件下测试，输入电压 220VAC ,环境温度在 25 。。

2. 测量纹波及噪声时 ， 用 30 厘米长的双绞线接 O.lu 和 47u 电容并联后测试

3. 考虑到该电源可能被安装在最终设备上 ， 这时最终设备必须证实依然符合 EMC 相关条例
