CPJ-3020DZ万濠测量投影仪CPJ-3020DZ
产品用途：
CPJ系列数字元测量投影仪是光、机、电一体化的精密高效测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。轮廓投影仪广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
产品特点：
CPJ-3000DZ系列数字式测量投影仪Z轴采用步进电机驱动，电动调焦，同时在Z轴增加了计数光栅，可对阶梯零件进行测量，大大的提高了测量效率。另外CPJ-3000DZ系列投影仪投影物镜放大倍率齐全，可配5X物镜，物方视场为60mm客户可根据不同的测量对象选配不同的镜头。
CPJ-3020DZ万濠测量投影仪CPJ-3020DZ
产品参数：
|
|
仪器型号 |
CPJ-30 15DZ |
CPJ-30 20 DZ |
||||
|
工作台 |
金属台面尺寸 (mm) |
354×228 |
404×228 |
||||
|
玻璃台尺寸 (mm) |
210×160 |
260×160 |
|||||
|
X 坐标行程 (mm) |
150 |
200 |
|||||
|
y 坐标行程 (mm) |
100 |
100 |
|||||
|
Z 坐标行程 (mm) |
100 |
100 |
|||||
|
Z轴运动速度（mm/s） |
5、1、0.01三档可调 |
||||||
|
示值误差 (μm) |
X、Y轴: (2.5+L/100). Z轴: 3.5+L/25 (L为被测物体长度，单位：mm) |
||||||
|
分辨力 |
0.5 μ m |
||||||
|
外形尺寸 (mm) |
长 * 宽 * 高 670*570*1250 |
||||||
|
仪器重量 (kg) |
150 |
||||||
|
投影屏 |
投影屏尺寸 (mm) |
Ф 312 ，使用范围 > Ф 300( 刻有米字线 ) |
|||||
|
投影旋转范围 |
0~360 ° |
||||||
|
旋转角度数显分辨力 |
1 ′ 或 0.01 ° |
||||||
|
物镜 |
放大倍数 |
5 X( 选 ) |
10X( 选 ) |
20X( 选 ) |
50X( 选 ) |
100X( 选 ) |
|
|
物方线视场 (mm) |
Ф60 |
Ф 30 |
Ф 15 |
Ф 6 |
Ф 3 |
||
|
物方工作距离 (mm) |
53 |
77.7 |
44.3 |
38.4 |
25.3 |
||
|
测量 MAX 高度 (mm) |
90 |
80 |
80 |
80 |
80 |
||
|
仪器电源 |
1 0 0V/2 4 0V(AC) 50/60Hz |
||||||
|
总功率 |
4 5 0W |
||||||
|
建议放置台 |
载重 ≥ 250kg 尺寸 ( 长 * 宽 * 高 )800*550*650(mm) |
||||||
|
数据处理系统 |
DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232 数据输出 |
||||||
|
仪器照明 |
透射与反射照明光源均为 24V ， 150W 卤素灯 |
||||||
|
冷却方式 |
强制风冷 |
||||||
|
仪器选配件 |
微型打印机 光学寻边器 M2D-CPJ软件 |
||||||

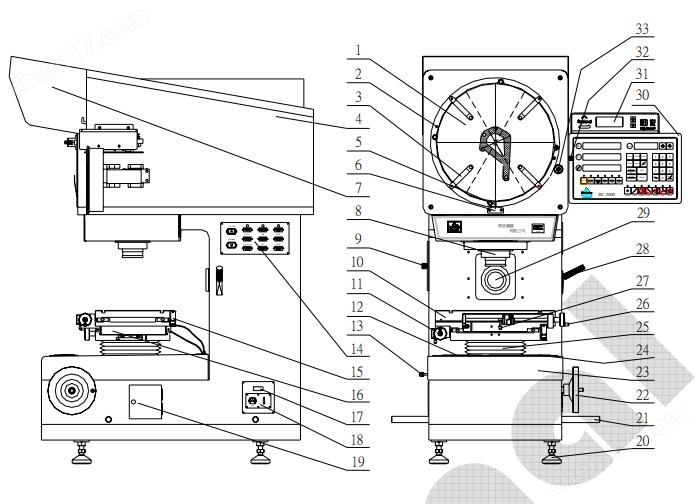

仪器结构 ：
|
1. 投影屏 |
12. 打印机 |
23. 主壳体 |
|
2. 投影屏快速运动手柄 |
13. 透射照明拉杆 |
24. 操作面板 |
|
3. 弹性压板 |
14. 信号线转接板 |
25. 防尘罩及透射镜座 |
|
4. 投影箱 |
15.X 轴光栅尺 |
26.X 轴手轮 |
|
5. 屏框零位标记线 |
16.Y 轴光栅尺 |
27.X 轴快速运动手柄 |
|
6. 屏旋转零位标记板 |
17. 机号标牌 |
28. 反射照明镜调节手柄 |
|
7. 遮光罩 |
18. 电源板 |
29. 反射照明聚光镜 |
|
8. 物镜 |
19. 大门 |
30.DC-3000 多功能数据处理电箱 |
|
9. 小门 |
20. 关节底脚 |
31. 寻边器 |
|
10. 工作台 |
21. 搬运手柄 |
32. 投影屏转动锁紧手轮 |
|
11.Y 轴手轮 |
22. 升降手轮 |
33. 投影屏旋转微调手轮 |

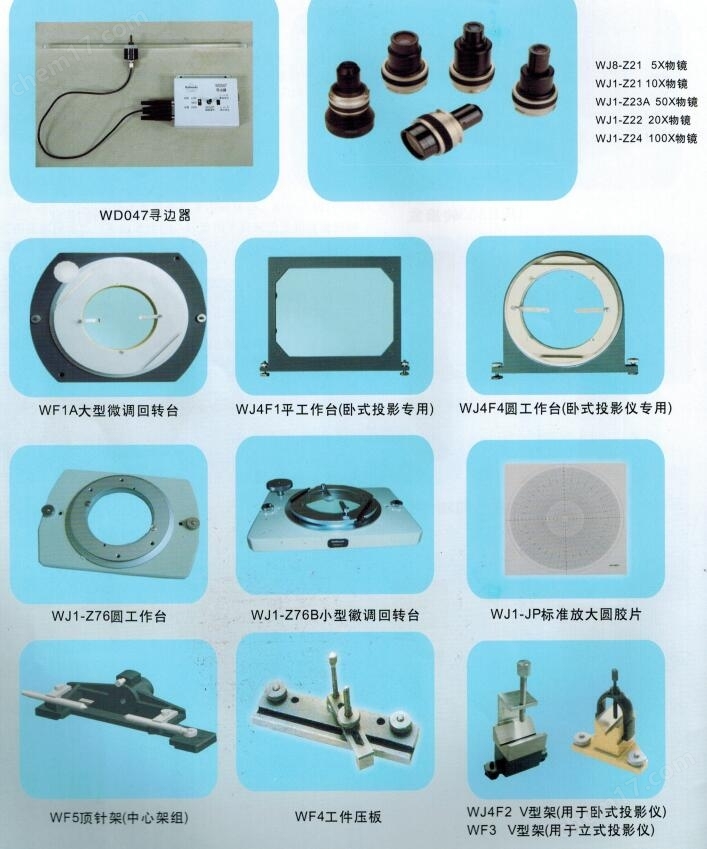

选购件：
|
序号 |
选购件 |
序号 |
选购件 |
|
1 |
10× 物镜 |
7 |
50× 、 100× 半反半透镜 |
|
2 |
10× 半反半透镜 |
8 |
圆工作台 |
|
3 |
20× 物镜 |
9 |
标准放大图胶片 |
|
4 |
20× 半反半透镜 |
10 |
400mm 玻璃工作尺 |
|
5 |
50× 物镜 |
11 |
M2D 测量软件 |
|
6 |
100× 物镜 |
12 |
WED 102 寻边器 |

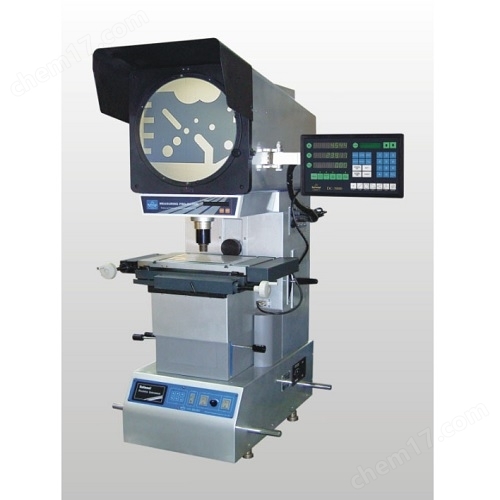

产品图片：
仪器维护保养
数字式测量投影仪是一种光机电计算机一体化的精密光学计量仪器，需要经常性的维护和保养。保持仪器的良好使用状态可以保证仪器原有的精度和延长仪器的使用寿命。
1、仪器应放在清洁干燥的房间里（室温 20℃±5℃湿度低于 60%），避免光学零件表面发霉、金属零件生锈、尘埃杂物落到仪器导轨里，影响光学系统成像质量和仪器的测量精度。
2、光学零件表面要保持清洁，不能用手触摸，上面有灰尘可以用软毛笔拂去。如表面污渍较多影响使用时，可以用脱脂棉或擦镜纸蘸少许二甲苯或酒精混合液轻轻擦试。
3、投影屏工作面为磨沙面，使用时尽量避免手触摸。使用时间长了，屏上难免有灰尘、油渍积累，影响影像的清晰度。这时，用户可以用干净湿纱布蘸少许中性洗涤剂将整个投影屏轻轻擦试一遍，污渍除掉后，再用干净湿纱布擦抹几次，把洗涤剂擦净。注意纱布蘸水不可太多，以免滴到工作台等金属面上生锈，也可事先用塑料薄膜盖住仪器工作台。
4、仪器金属裸露面、用毕或定期用航空汽油擦干净，再涂上防锈油脂，以防生锈。
5、仪器的物镜，工作台运动部件等具有较高的装校精度，所有紧固和调节螺丝用户不可自行拆卸。如有故障可请厂家检修。自行拆卸，造成功能丧失，精度降低，不属保修范围。
6、仪器冷却风扇工作是否正常，对仪器正常使用，灯泡寿命有直接关系。用户应经常注意这个问题，发现不正常应即时通知厂家检修。
7、仪器数字测量系统 DC-3000，出厂前已对工作台的精度作了误差补偿，补偿值以及其它内部设置值用户不可自行改变。否则，会影响仪器的精度和正常使用。
8、仪器不用时，随手关闭光源；使用时，透射、反射照明除需要外，尽量不要同时打开。这些措施除可节约能源外，对维持仪器的良好使用状态和延长灯泡寿命都有好处。
