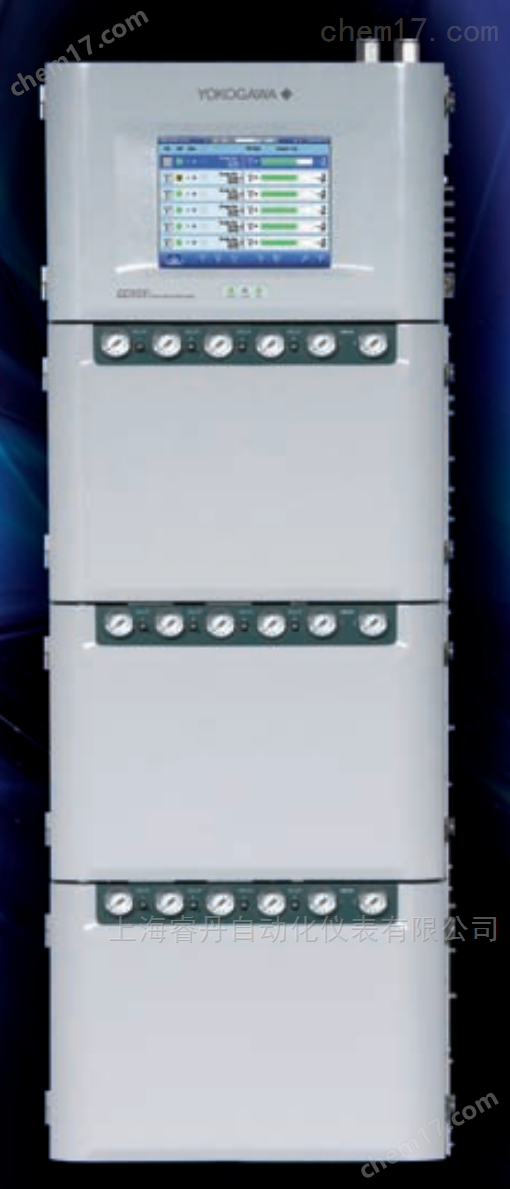

GC8000 工业气相色谱仪

GC8000工业气相色谱仪继承了横河在工业GC方面的优良传统，设计上既采用了zuixin技ji ，也沿用了经过验证的高可靠性部件。另外，通过qian所未有的内置自动维护功能降低了用户的综合拥有成本，使其成为能够满足对分析可靠性和准确性要求的工业色谱仪。

工业气相色谱仪GC8000是强大的现代电子和软件技术与横河50年的工业色谱仪经验相结合的产物。从创新的12英寸彩色触摸屏(HMI)

到功能强大的预测诊断功能使 GC8000 成为 21 世纪的真正 的工业色谱仪。 GC800 不仅具有全新的电子技术，在气相色谱仪的分析能力 方面也有许多重大创新。 由于采用了 GC 单元 (GCM) 概念， 第一次实现了并行分析的实用化。通过单台分析仪中设置的 多个虚拟色谱，使所有色谱的设置、显示和数据*独立， 便于理解和维护。而且，内置的图形总览画面可用于查看每 一个 GC 单元。 GC8000 提供了在可靠性和操作性方面得到验证的硬件和电 子技术的同时，使工业气相色谱的应用达到了更高的水平。 阀门及检测器等分析硬件的可靠性在 GC1000 Mark II GC 里 同样经过多年验证。此外横河电机承诺保护 GC1000 Mark II 用户在现有安装系统上的投资。除了两种机型之间有许多通 用备件以外， GC8000 还使用了相同的以太网络。新版 GC 工 作站软件可用于同一网络上的两种色谱仪。气相色谱仪。自从 1959 年出厂第一台工业气相色谱仪开始，横河电机就致力于提供精确可靠的过 程分析解决方案。过去的 50 年，横河电机仍不断改善气相色谱仪产品，以满足流程工业不断变化 的需求。 在过去几十年中，横河气相色谱仪的一个共同特点是其不断追求的技术创新。例如，我们研究检测器技术， 并开发出业内zui灵敏的热导检测器之一，检测极限达到1ppm 。此外，横河的气相色谱仪拥有最佳性能的柱箱 温度控制，甚至可以实现诸如 PIONA 的复杂分析。横河电机是最早标配真正的冗余以太网网络选项的制造商 之一。 正是这种专注于技术创新的精神，激励着横河电机不断推动着工业分析技术的发展。新成果便是 GC8000 工业气相色谱仪。GC8000 软件的一个创新设计是 GC 单元 (GCM) 概念，一个 GC 单元囊括了 基本应用所需要的所有参数和功能。利用 GC 单元概念可将分析仪执行的 复杂应用分割为几个独立的虚拟 GC ，更容易理解和维护。 GCM 概念的一个典型应用是用于并行分析。对于经常要求缩短分析时间 和降低硬件复杂程度的工业色谱仪而言，并行分析是一个有效工具。而在 GC8000 之前，由于软件上无法做到色谱段之间的分割，因而实现并行分 析是复杂而困难的。正是其复杂性制约着并行分析能力的发挥。 每个 GCM 内部，可以根据需要分为多个小应用程序 ( 俗称 applet) ，通过为 每个独立的小应用程序单独配置 SYS( 系统时钟 ) ，避免了以往的程序混乱 和复杂。用户可在单独 SYS 屏幕上使用 applet 简便完成工作，而无需考虑 整体应用配置。所有阀、检测器和谱图信息只在zhi定 SYS 显示。 GC 中的 不同 SYS 之间的切换与在 HMI 按下相对 SYS 的触摸键同样简单。每个 SYS 都分配到zhi定用于最终数据分析和报告的GCM 。 可以在一台 GC 中设置多个 GCM ，在基本不受分析系统复杂程度影响的 情况下即可实现多流路同时分析。显著节省工程成本。不仅降低了需要 的 GC 台数，还可减小“分析小屋”的尺寸，节省更多成本。并且通过 GCM 软件和显示概念，显著地降低了用一台 GC 实现多台 GC 功能时的复 杂程度。 GC8000 使用了与横河原有 GC 相同的、在可靠性及精确性方面得到了充分验证的分析仪硬件。另 外， GC8000 凭借多柱箱能力，极大地扩展了分析范围。可选柱箱有： • 标准恒温箱 ( 最多 5 个阀和 2 个检测器 ) • 大型恒温箱 ( 最多 7 个阀和 2 个检测器 ) • 程序升温柱箱 ( 即将发布 ) 根据用户需要建立相应的应用解决方案，既可以是极为简单的单柱箱系统， 也可以扩展至三柱箱系统。通过使用 GCM 和 SYS 等软件功能，使最复杂的应 用也便于理解和维护。 GC8000 的柱箱设计中处处体现着创新技术。例如，*的空气循环风扇确 保关键的柱箱温度均匀而稳定。使 GC8000 做到了工业应用中最佳的柱箱温 度控制精度± 0.03 ℃，从而能够实现更加稳定的分析。另一项创新技术是在 受温度控制的恒温柱箱内部安装载气减压阀。虽然电子压力控制器 (EPCs) 可 以用于同样目的，但实践证明，对于在严酷的工艺环境下使用的多数 GC 而 言，安装于柱箱内部的机械式减压阀的效果更佳。 具备lin先优势的创新技术还体现在GC8000 所使用的检测器。例如，热导检 测器 (TCD) 是目前市场最为灵敏的检测器之一，对于许多应用，测量范围可 以低至 1ppm 。而氢火焰离子化检测器 (FID) 的设计在具有长期操作稳定性的 同时，可以自动地或按动按钮 ( 无需改变空燃比 ) 实现再点火
