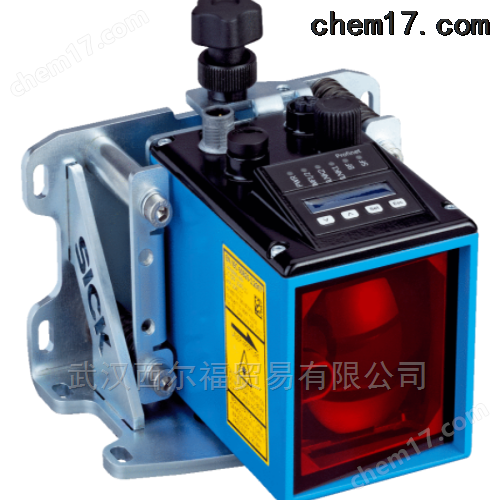

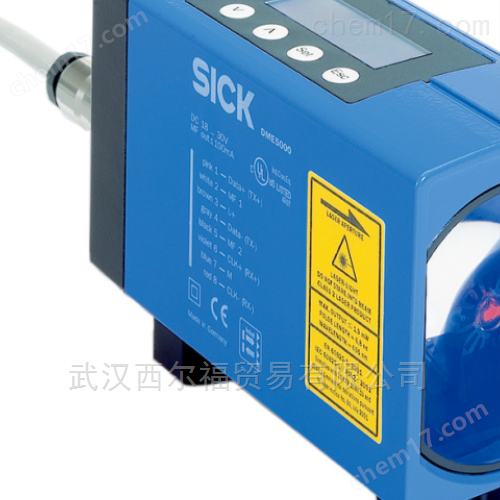

DME5000-312 超远红色激光测距西克SICK远程传感器

机械/电子参数

供电电压 Uv    DC 18 V ... 30 V, 极限值

残余纹波    <5 Vss 1)

初始化时间    1.5 s 2)

外壳材料    金属 (压铸锌)

挡风玻璃的材质    玻璃

连接类型    插头, 2 x M12、5 针、B 编码、1 x M16、8 针、B 编码

显示器    显示屏

重量    大约 1,650 g 超远红色激光测距西克SICK远程传感器

电流消耗    在 24 V DC <250 mA

尺寸(宽 x 高 x 深)    61 mm x 101 mm x 176 mm

外壳防护等级    IP65

防护等级    II 3)

1) 不得低于或超出 UV 公差.

2) 根据反射损失 <1 s，在 Vmax <1 m/s 时.

3) 测量电压 DC 32 V.

性能

测量范围    0.15 m ... 300 m, 在反光膜“超远红色激光测距西克SICK远程传感器

测量物体    反射器

分辨率    0.05 mm ... 5 mm

重复精度    2 mm 1) 2)

准确度    ± 5 mm

响应时间    6 ms

输出时间    2 ms

光源    红色激光 3)

多功能输入 (MF)    1 x MF 3) 4)

1) 最大 100 nF / 20 mH.

2) HIGH = > UV - 3 V / LOW = <2 V.

3) HIGH = > 12 V / LOW = <3 V.

4) 非极性反接保护.

环境参数

电磁兼容性（EMC）    EN 61000-6-2，EN 55011

运行环境温度

–10 °C ... +55 °C

–10 °C ... +75 °C, 带冷却外壳运行

仓库环境温度    –25 °C ... +75 °C

空气压力影响    0.3 ppm/hPa

温度影响    1 ppm/K

温度漂移    Typ. 0.1 mm/K

类型抗环境光能力    ≤ 40,000 lx

可见红光

激光等级    2, 符合 21 CFR 1040.10 与1040.11，个别误差情况参照“激光公告，编号50”发行日期为 2007 年 6 月 24 日 (IEC 60825-1:2014, EN 60825-1:2014)

典型光点尺寸（距离）

130 mm (在 70 m)

270 mm (在 150 m)

360 mm (在 220 m)

最大移动速度    10 m/s

1) 在反光膜“Diamond Grade”上.

2) 统计误差 1 σ，环境条件恒定，最短接通时间 10 min.

3) 在 TU = +25 °C 时，平均使用寿命为 50,000 h.

接口

PROFIBUS DP    ✔

数字输出

数量    2

类型    反向脉冲：PNP/NPN

最大输出电流 IA    ≤ 100 mA 1) 2)
