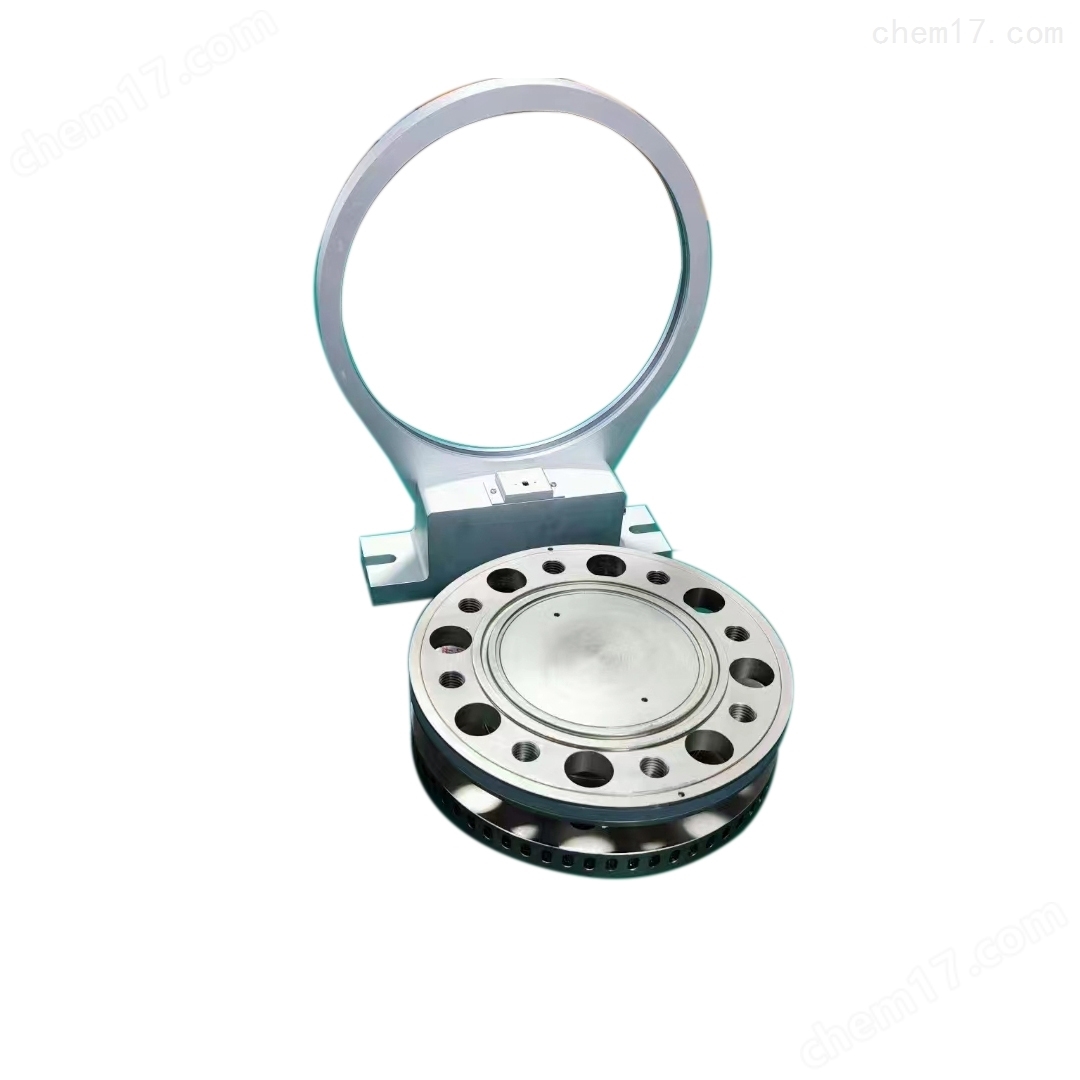

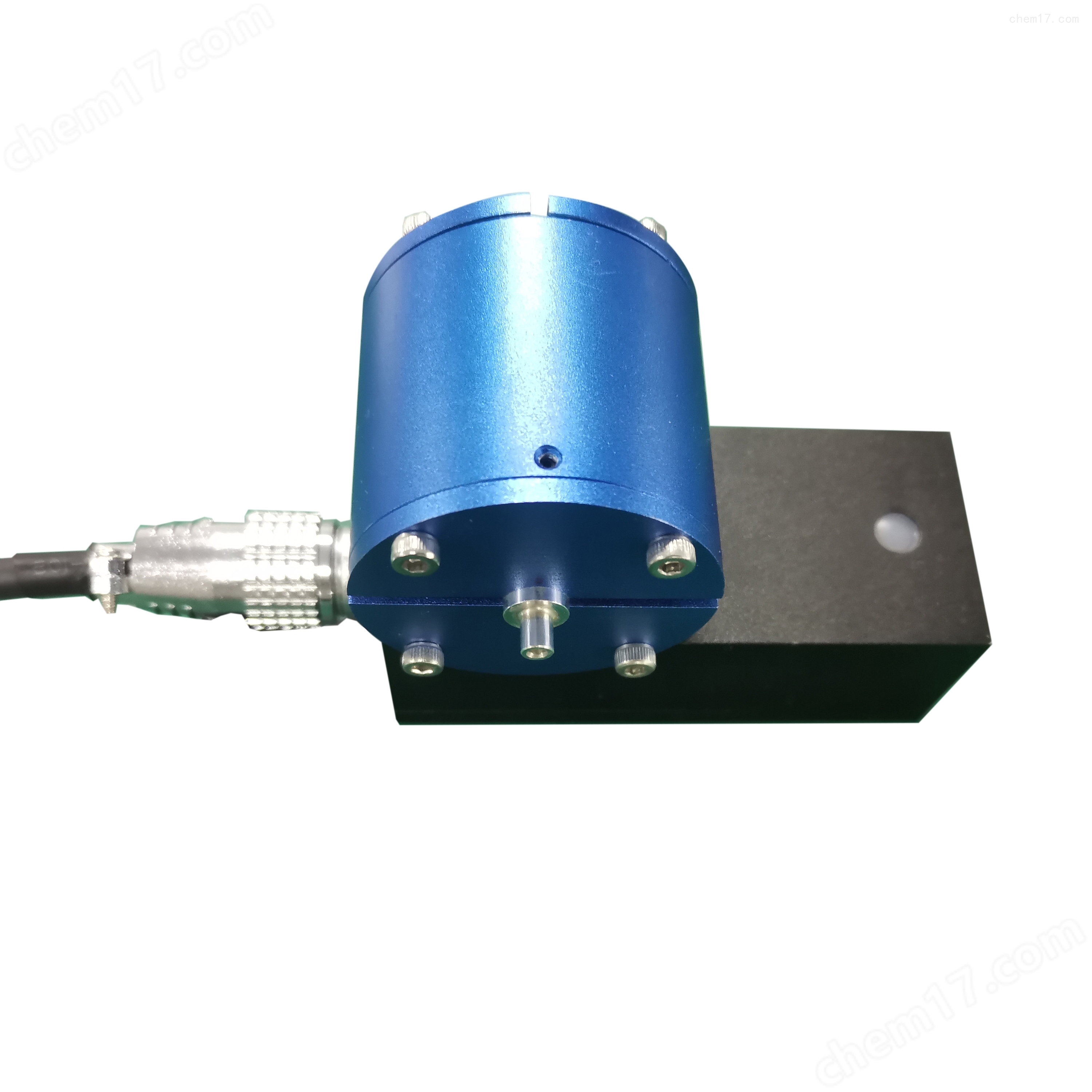

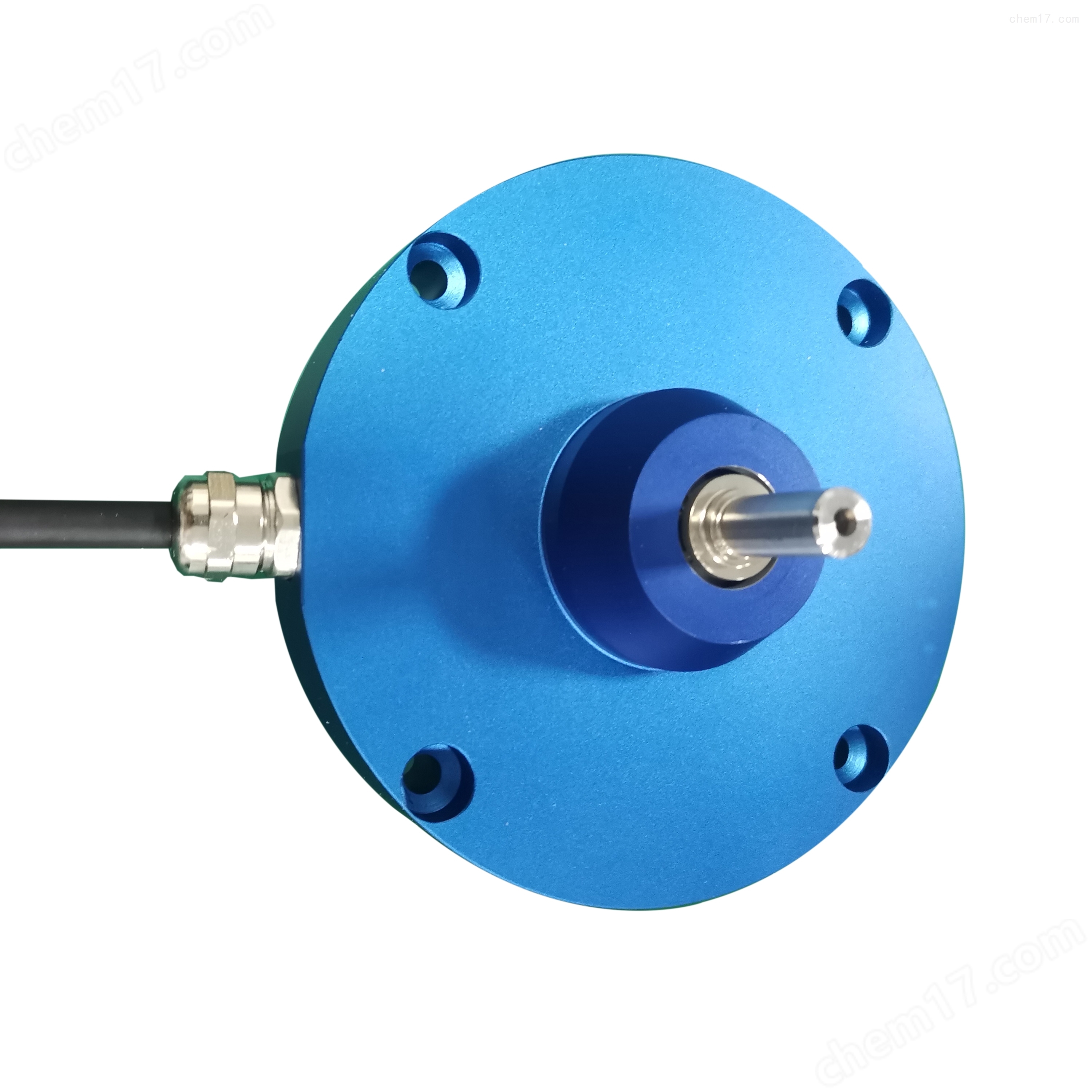

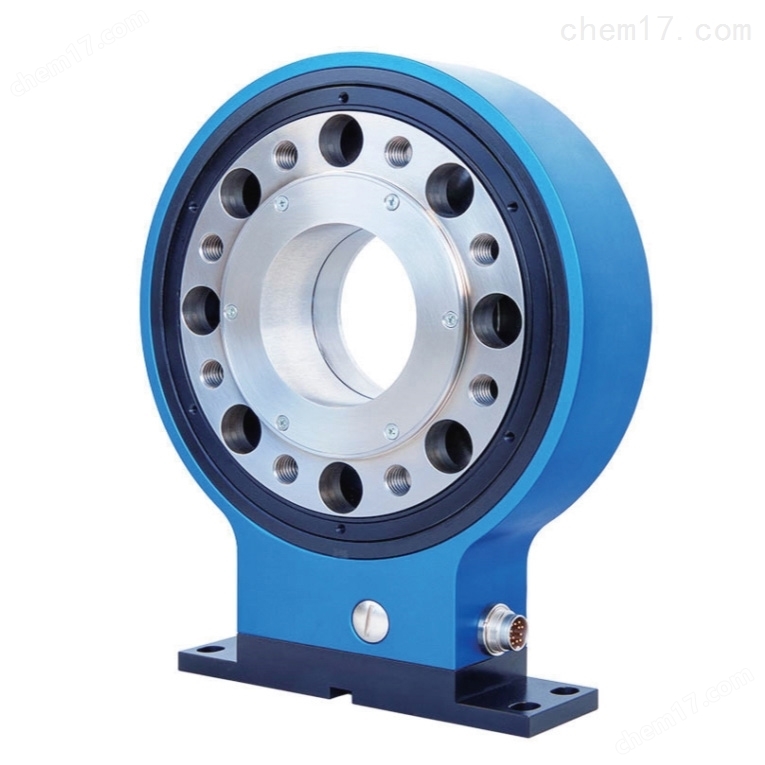

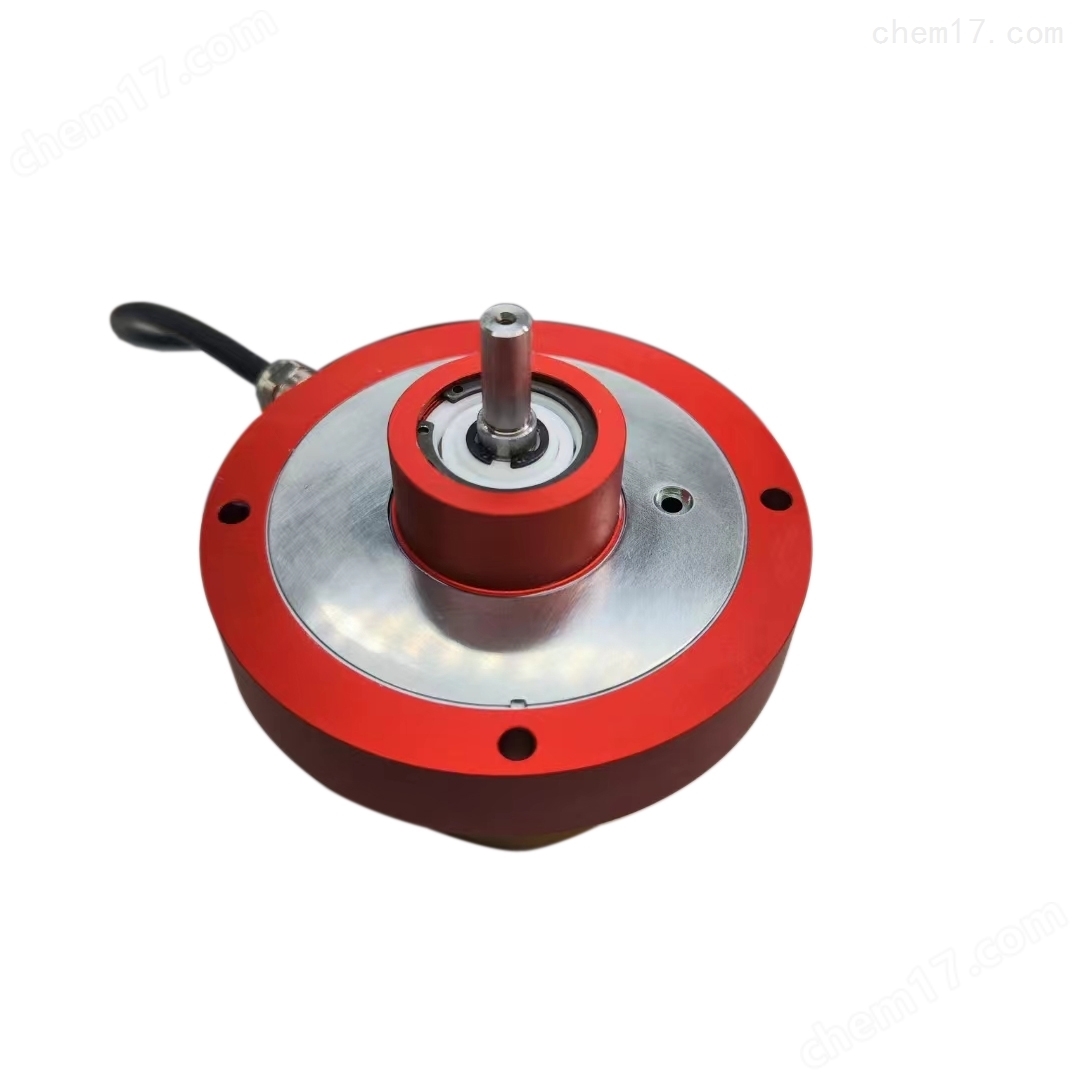

非接触动态扭矩传感器

1、非接触动态扭矩传感器产品工作原理

扭矩传感器是以电阻应变计为电阻转换元件的传感器。电阻应变计是基于金属电阻丝的电阻 -应变效应。所谓应变效应是指金属导体（电阻丝）的电阻值随变形（伸长或缩短）而发生改变的一种物理现象。在传感器的弹性体上粘贴有电阻应变计组成惠斯通电桥。给电桥通上激励电压，在扭矩的作用下，弹性体产生形变，应变计由此产生电阻变化，从而使电桥发生不平衡，电桥输出与扭矩呈线性关系的电压信号。

非接触式动态扭矩传感器由内部芯片集成，可选 LED显示屏，直接在传感器上端显示转速、扭矩和功率等，不需要外接放大器，多种输出信号方式可选，因为属于高转速产品，可选择带底座固定，广泛应用于工业和流程工业及各种旋转动力设备输出扭矩及功率的检测。

2、非接触动态扭矩传感器产品特点

(1) 体积小，转速高（min 8000转/分，最高为15000转/分），可选带底座固定 。

( 2 ) . 电阻应变为敏感原件和集成电路构成的一体产品， 检测精度高、稳定性好、抗干扰性强。
( 3 ) . 可选 LED显示，无角度测量要求，安装便捷 。
( 4 ) . 内部无接触、无损耗、长时间运转不会产生热量 。
( 5 ) . 输出 5-15kHz频率信号或4-20mA\0-10V电流电压信号，适合远距离传输 。

( 6 ) . 测量范围可小至 0.01Nm，可替代进口扭矩传感器产品。

3、产品应用

(1)、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测。

(2）、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测。

(3）、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测。

(4）、可用于污水处理系统中的扭矩及功率的检测。

(5）、可用于制造粘度计。

(6）、可用于过程工业和流程工业中。

(7）、可以应用于实验室，测试部门以及生产监控和质量控制。

(8)、可用于各种旋转动力设备输出扭矩及功率的检测。

4、产品技术参数

5 、 安装和维修保养

（ 1） .每隔一年应给扭矩传感器两端轴承加润滑脂。加润滑脂时，仅将两端轴承盖打开，将润滑脂加入轴承，然后装上两端盖。

（ 2） .应储存在干燥、无腐蚀、室温为 -20℃——70℃的环境里。

（ 3) .扭矩传感器工业安装 注意点 ：

① 使用环境的问题 。 工业应用扭矩传感器安装在环境温度相对比较高的地方，而且相对湿度最好是小于 90%，无易燃、易爆品的环境里。工业扭矩传感器在磁场对磁场的屏蔽也是很重要的，一般的扭矩传感器是不宜安装在强电磁干扰的环境中。

② 水平安装 或 垂直安装 ， 根据具体应用情况选择合适的安装方式。

③ 扭矩传感器与动力设备、负载设备之间的连接也是相当重要的，对于工业化的应用中应该是需要非常的稳定。弹性柱销联轴器连接不宜使用在工业应用里，因为它连接方式结构简单，加工容易，维护方便，一般适用于中等载荷、起动频繁的高低速运转场合，工作温度为 -20-70℃。

6、注意事项

① .安装时，不能带电操作，切莫直接敲打、碰撞传感器。

② .联轴器的紧固螺栓应拧紧 ,联轴器的外面应加防护罩，避免人身伤害。

③ .信号线输 出不得对地 ,对电源短路,输出电流不大于10mA? 屏蔽电缆线的屏蔽层必须与 +15V电源的公共端（电源地）连接。
