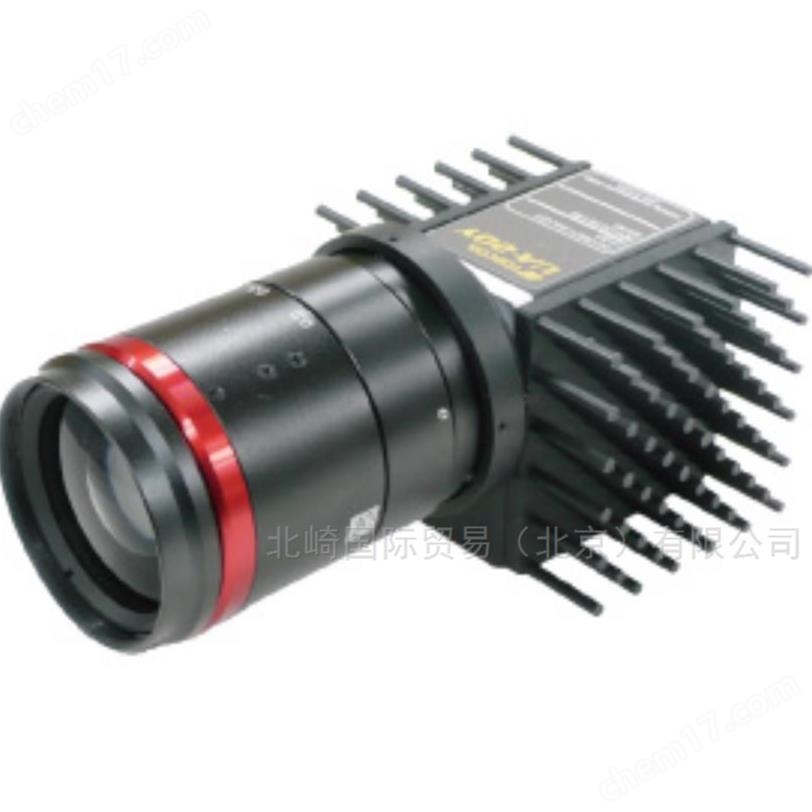

UA-20Y TOPCON拓普康亮度均匀性测量器
- 公司名称 北崎国际贸易（北京）有限公司
- 品牌 TOPCON/日本拓普康
- 型号 UA-20Y
- 产地 日本
- 厂商性质 经销商
- 更新时间 2025/5/26 11:51:27
- 访问次数 651
联系方式：周生 15510102388 查看联系方式
联系我们时请说明是化工仪器网上看到的信息，谢谢!
北崎国际贸易（北京）有限公司坐落于北京市，是一家专注于欧美日工业用品贸易的集采商，致力于为全球客户提供高品质的工业产品及解决方案。公司成立于[2016年]，我们的愿景是成为全球工业用品贸易的领-导-者，通过提供优-质产品与服务，助力客户提升生产效率与竞争力。我们的使命是持续创-新，优化供应链，为客户创造长期价值。
主要经营
光学设备、实验室设备、电子计测仪器、科学仪器、机械加工设备、环境试验设备、PC周边用品、作业工具用品、电源、化学用品、FA自动化多类上万种产品的销售，经过九年的健康发展，项目也在不断增加，凭借雄厚的公司资本实力，熟练的运营能力，完善的供应链及电子商务的销售模式，为客户搭建一个产品、种类齐全、价格实惠的销售平台。 公司拥有经验丰富的销售团队、技术团队、开发团队、管理团队，通过全员上下不懈地努力，凭借在工业品领域的开发水平和成熟技术，公司在消费电子、半导体、汽车行业迅速崛起。
凭借专业销售经验，成熟的产品，赢得了广大客户的信赖。并将国外信息技术、高科技产品，快速、高效的供应给客户，为各地企业、工厂、以及个人用户提供高质量产品和上等的服务。
恪守“诚信、品质、快速、贴心”的服务宗旨，建立了完善的运营管理体系和IT基础设施，在满足不断增长的服务需求的同时，通过减少中间环节，并提供便利的配送服务，将实惠和安心送到每个客户手中。
进口贸易机械设备，零部件，实验室仪器等。
| 产地类别 | 进口 | 产地类别 | 进口 |
|---|---|---|---|
| 代理资质 | 中国区一级代理 | 是否可提供报关单 | 是 |
| 货期 | 备库销售，现货 | 可售卖地 | 全国 |
| 品牌 | TOPCON拓普康 |
产品概要
亮度均匀性测量器UA-20Y为、兼顾小型・轻量及高精细测量的成像式光学测量仪器。
搭载亮度(Y)滤片，高精度测量亮度均匀性。
产线规格，标配SDK。
TOPCON拓普康亮度均匀性测量器特点
■高像素
• 2450万CMOS相机
• 3种镜头选择(标准/广角/望远)
■宽广亮度量程
• 单机: : 0.01 – 5万cd/m2 / ND滤片: 5.0 – 5億cd/m2
• 可对应μLED、Mini-LED
■产线规格
• 小型・轻量手掌尺寸
• 标配SDK
■分析软件
• 测量/分析软件 CI-100标配
• 搭载各种View模式及结果显示功能、各种测试・评价・分析功能
TOPCON拓普康亮度均匀性测量器主要用途
￭ 各种显示屏及背光的均匀性测量
￭ 汽车的仪表盘及内外装照明的均匀性测量
￭ AR/VR的均匀性测量
￭ LED照明、OLED照明的发光区的亮度・色度均匀性测量
￭ 光学膜等反射及透过特性测量
￭ 产线检测
技术规格
| 型号 | UA-20YS / YW / YT | |
|---|---|---|
| 光亮采集 | 2450万像素 CMOS图像传感器 | |
| 物镜 | 单焦点对物镜 UA-20CS f=35mm UA-20CW f=12mm UA-20CT f= 50mm |
|
| 有效像素 | 5328×4608 | |
| 数据位 | 12 bit | |
| 测量范围 | 0.01 – 50,000cd/m2 | |
| 亮度直线性*1 | ±2% (1 cd/m2 – ) ±3% (0.01 – 0.1 cd/m2) |
|
| 面内MURA均匀性*1 | 亮度 : ±2% | |
| 重复精度 | 亮度 : 0.3% *2 | |
| 测量时间 | 最快 约 3 秒 *5 | |
| 稳定性 | 亮度 : ±1% | |
| 再现性 | 亮度 : ±2% | |
| 温度特性 | 亮度 : ±3% (20℃基准 0 – 40℃) | |
| 湿度特性 | 亮度 : ±3% (湿度 80%R.H.以下，且无凝露) | |
| 界面 | LAN (Gigabit Ethernet) | |
| 外形尺寸(W×D×H) | UA-20YS : 122.8×69.3×59.5 mm UA-20YW : 131.2×69.3×61.0 mm UA-20YT : 131.3×69.3×59.5 mm |
|
| 质量 | UA-20YS : 约470g UA-20YW : 约510g UA-20YT : 约490g |
|
*1： 针对标准光源A, *2：在感光器中心位置的评价, *3： 以CMOS中心位置为基准, *4： 最大值-最小值,
*5： 因测量条件而异
测量领域
UA-20YS
| 测量距离 [mm] | 300 | 400 | 500 | 1,000 | 1,500 | 2,000 | 2,500 |
|---|---|---|---|---|---|---|---|
| 英寸 | 6.0 | 7.9 | 9.8 | 19.5 | 29.3 | 39.1 | 48.9 |
| 横 [mm] | 115.3 | 151.0 | 187.7 | 375.4 | 563.1 | 750.8 | 938.5 |
| 纵 [mm] | 99.7 | 130.6 | 162.3 | 324.7 | 487.0 | 649.3 | 811.7 |
UA-20YW
| 测量距离 [mm] | 250 | 400 | 500 | 1,000 | 1,500 | 2,000 | 2,500 |
|---|---|---|---|---|---|---|---|
| 英寸 | 14.9 | 22.8 | 28.5 | 57.0 | 85.5 | 114.0 | 142.5 |
| 横 [mm] | 285.6 | 438.0 | 547.5 | 1094.9 | 1642.4 | 2189.8 | 2737.3 |
| 纵 [mm] | 247.0 | 378.8 | 473.5 | 946.9 | 1420.4 | 1893.9 | 2367.4 |
UA-20YT
| 测量距离 [mm] | 300 | 400 | 500 | 1,000 | 1,500 | 2,000 | 2,500 |
|---|---|---|---|---|---|---|---|
| 英寸 | 4.3 | 5.7 | 7.1 | 14.0 | 20.9 | 27.9 | 34.9 |
| 横 [mm] | 82.6 | 109.5 | 136.9 | 268.1 | 402.2 | 536.3 | 670.3 |
| 纵 [mm] | 71.5 | 94.7 | 118.4 | 231.9 | 347.9 | 463.8 | 579.8 |
※ 从物镜金属件前端开始的距离
※ 为视野内90%范围的区域。
工作条件
| OS | Windows 10 Pro (64bit) |
|---|---|
| CPU |
Intel Core i7-11700 or higher
|
| 存储 |
16GB以上
|
| HDD | 500GB以上 系统磁盘（安装OS的磁盘）里需要有3GB以上的剩余容量。 全尺寸测定时，1次测定数据的最大容量约为3GB。 |
| LAN端口 | GigE 1端口 |
| 显示 | 1920×1080以上, 1,677万色（32bit）以上 |
| 其他 | DVD-ROM驱动 |
※Microsoft和Windows是美国Microsoft Corporation在美国及其他国家（或地区）的注册商标或商标。
※Intel是英特尔公司的注册商标。
※其他所记载的公司名称、产品名称，一般都是各个公司的注册商标或商标。
选配件
￭ ND滤片 : 1% / 0.01%
￭ 三脚架 5N : Tripod5N
