C16910 Hamamatsu滨松通用型条纹相机C16910
- 公司名称 北京睿光科技有限责任公司
- 品牌
- 型号 C16910
- 产地
- 厂商性质 代理商
- 更新时间 2024/2/1 14:29:00
- 访问次数 143
联系我们时请说明是化工仪器网上看到的信息，谢谢!
条纹相机是一种测量超快光学现象的设备，它提供强度、时间与位置(或波长)信息，条纹相机是二维设备，结合光谱仪，可以测量不同时间下光强和波长的信息，结合合适的光学系统可以测量不同时间不同位置下的光谱信息。滨松拥有秀性能的条纹相机生产线，覆盖从X射线到近红外的测量波长范围，从100fs到100ns的时间分辨率，滨松的条纹相机拥有超高的灵敏度，可以探测到光子量级。
C16910系列通用型条纹相机是应用范围、配件最多的条纹相机产品，广泛被用于荧光寿命测量、瞬态吸收测量、时间分辨拉曼光谱；量子通信检测；同步电子加速、直线电子加速器；等离子体发射、辐射以及爆炸等领域。
产品特点 ：
-
小于 800 ps 的时间分辨率
-
紫外线到近红外波长
-
同时测量时间和空间（波长）轴上的光强
-
检测单个光子
-
使用内部 MCP 改善信噪比
-
将 MCP 门和光阴极门一起使用，实现 10 8 或更高的消 光比
产品用途：
-
荧光寿命测量，瞬态吸收测量，时间分辨拉曼光谱仪
-
光通信，量子器件的响应测量
-
测量同步加速器和 LINAC 应用的电子聚束
-
涉及自由电子激光器和其他各类脉冲激光器的研究
-
等离子体发光、辐射、激光烧蚀、燃烧和爆炸
-
LiDAR 汤姆森散射，激光测距
产品参数：
|
产品型号 |
C16910-01 |
C16910-02 |
C16910-03 |
C16910-04 |
C16910-05 |
|
光阴极面 |
S-20 |
S-1 |
S-20MgF2 |
S-25 |
S-20ER |
|
光谱响应范围 |
200 nm 至 850 nm |
300 nm 至 1600 nm |
115 nm 至 850 nm |
280 nm 至 920 nm |
200 nm 至 900 nm |
|
扫描单元 |
M16911-01 M16911-03 M16913-01 |
||||
|
间分辨率 |
＜800 fs 半宽度 (M16911-01)； ＜2 ps 半宽度 (M16911-03)； ＜20 ps 半宽度 (M16913-01)； |
＜1.5 ps 半宽度 (M16911-01)； ＜2 ps 半宽度 (M16911-03)； ＜20 ps 半宽度 (M16913-01)； |
＜800 fs 半宽度 (M16911-01)； ＜2 ps 半宽度 (M16911-03)； ＜20 ps 半宽度 (M16913-01)； |
＜4 ps 半宽度 (M16911-01)； ＜4 ps 半宽度 (M16911-03)； ＜20 ps 半宽度 (M16913-01)； |
＜800 fs 半宽度 (M16911-01)； ＜2 ps 半宽度 (M16911-03)； ＜20 ps 半宽度 (M16913-01)； |
|
扫描重复频率 |
74 MHz 至 165 MHz (M16911-01) 38 MHz 至 74 MHz (M16911-03) 4 MHz (M16913-01) |
||||
|
扫描时间*1 |
约 60 ps 至 1/6 fs（使用 ORCA-Flash4.0 V3 (M16911-01) 时） |
||||
|
有效光阴极面长度*2 |
0.15 mm × 4.5 mm±5%（使用 ORCA-Flash4.0 V3） |
||||
|
电源 |
交流 100 V 至交流 240 V，50 Hz/60 Hz |
||||
|
功耗 |
约 250 VA |
||||
产品光谱灵敏度特性：
应用案例：
条纹相机荧光寿命测量法

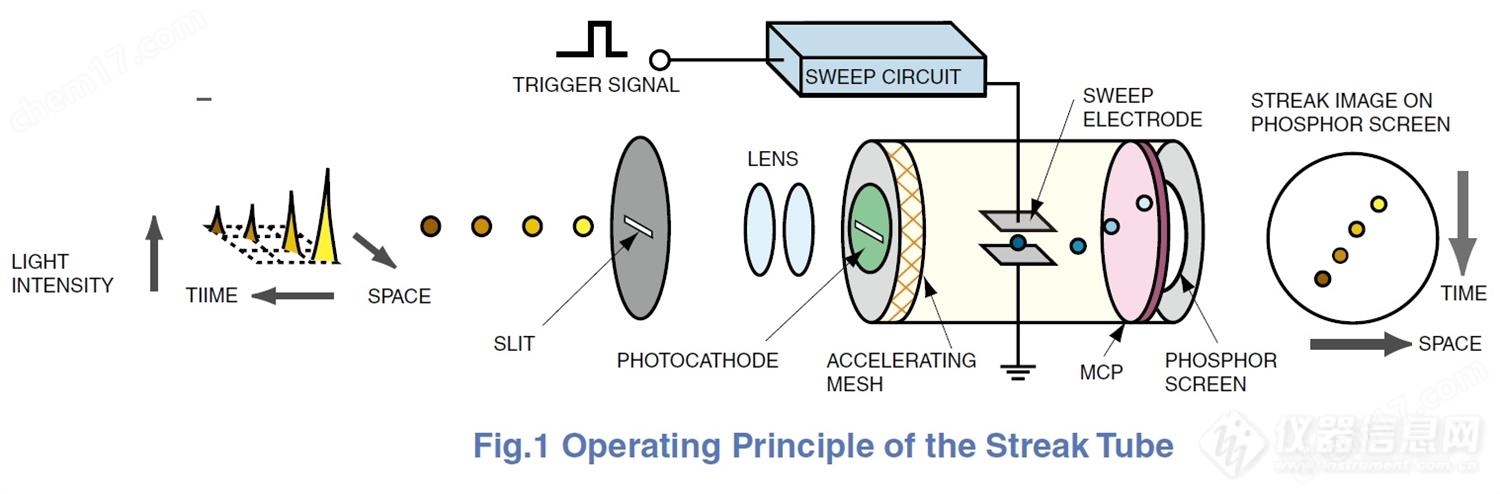

条纹相机系统作为超快时间分辨测量的专用设备，可以在一次测量中分别得到波长、时间以及强度的三维信息。其原理如下图所示：
被测光通过狭缝，在条纹管的光阴极面上形成狭缝图像。此时，入射的四个光脉冲分别在时间、空间以及强度上略有变化。四个光脉冲入射至光阴极面上，依次转换成与光强度成正比的电子束，再通过加速电极，轰击条纹管末端的荧光屏。
当电子束通过加速电极后，在与入射光同步时序的情况下向扫描电极施加高压（上图）。这将启动扫描电极的高速扫描（电子从上到下扫描）。在高速扫描过程中，到达时间略有不同的电子束在垂直方向上偏转的角度略有不同，并进入MCP（微通道板）。当电子通过MCP时，它们会倍增数千次，然后撞击到荧光屏上，然后再次转换为光。
在荧光屏上，的光脉冲相对应的荧光图像在最上方，其他图像从上到下依次排列，将时间的分辨通过垂直坐标的位置不同来区分。同时，荧光屏的亮度会与入射光强度成正比，荧光屏水平方向上的位置对应于入射光的水平位置。至此，四个光脉冲的时间、强度以及空间信息均得到测量和显示。
