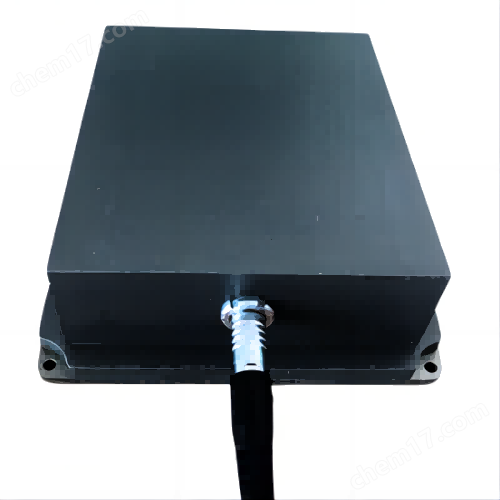

WAVES-1A型波浪传感器

WAVES-1 A 型波浪传感器

1概述

WAVES-1A型波浪传感器 采用重力加速度式的原理来测量波浪。根据经典的波浪理论，通过测量载体的运动姿态和运动加速度，计算波浪的波高、波周期、波向、波浪能量密度谱和波浪方向谱。它测量精度高、功耗低、体积小、重量轻、稳定可靠。该型波浪传感器测量标准严格按照GB/T14914《海洋观测规范》的相关规定执行。

该型波浪传感器使用国产运动 传感器。

2 技术指标和工作指标

2.1 技术指标

（1） 波浪高度：测量范围（ 0m ～ 30m ），测量准确度 (±(0.1+ 3 %×测量值 )m) ；

（2） 波浪周期：测量范围（ 2.0s ～ 25s ），测量准确度 (±0. 25 s)；

（3） 波浪方向：测量范围（ 0° ～ 360° ），测量准确度 (± 3 °) 。

2.2 测量数据

（1） 常规波浪特征参数，包括：平均波高、平均波周期、三分之一波高、三分之一波周期、十分之一波高、十分之一波周期、最大波高、最大波周期、波向、波数。

（2） 谱特征参数，包括谱有效波高、谱平均周期、谱峰周期、谱峰波向。

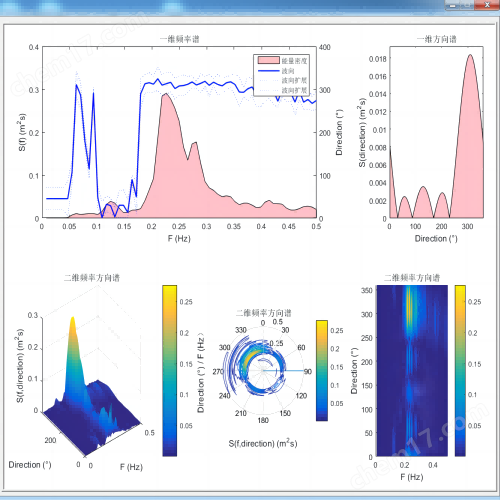

（3） 实时输出海浪谱，包括波浪能量密度谱和波浪方向谱。其中方向间隔为 1° ，共有 360 个方向点；频率间隔为（ 0.5/64 ） Hz=0.0078125Hz ，共有 64 个频率点，每个频率点都有对应的波向和波向扩展度。

（4）实时输出 海 面变化序列 ，同时 在SD卡中存储 海 面变化序列。

2.3 工作指标

（1）输入电压范围： DC 10V ～ 20V ，典型 DC12V ；

（2）平均功耗： ≦ 1.5W；

（3）存储容量：波浪传感器采集的原始数据和计算出的波浪特征参数、海浪谱、海面变化序列等数据存储在内部的 SD 卡内， SD 卡存储容量不小于 8G ；

（4）外形尺寸： 14 5 mm * 1 2 0mm * 46 mm（不含外部连接器）；

（5）重量：约 1Kg ；

（6）防水等级： IP66 ；

（7）工作温度： -20 ℃ ～﹢50 ℃ ；

（8）存储温度： -25 ℃ ～﹢55 ℃ 。
