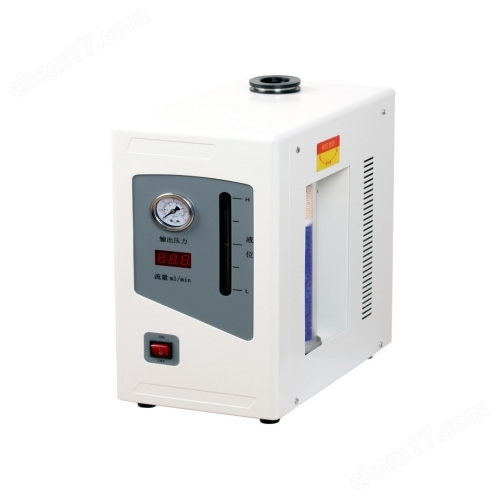

HDZO-300型高纯氧发生器
一 概述
HD ZO-30 0 型高纯 氧 发生器主要有电解池单元、电气控制元件（包括开关电源、压力流量自动调节和流量显示部分）、气路单元（包括气液分离装置、压力指示和气体净化）等部分组成。电解池为板式结构，采用先进的膜渗透技术。工作原理为在电场的作用下，电解池阳极产生氧气阴极产生氢气，氧气经液路进 入 净化系统后输出，而氢气排空或燃烧。
1 仪器内部流程图
|
数码表 |
|
电解液 |
|
|
|
压力表 |
|
输出口 |
|||||
|
↓ |
|
↓ |
|
|
|
↑ |
↗ |
|
|||||
|
开关电源 |
→ |
电解池 |
→ |
净化管 |
→ |
六通 |
→ |
排气阀 |
|
||||
|
|
|
|
|
|
|
↓ |
↘ |
|
|||||
|
|
|
|
|
|
|
压力开关 |
|
光耦表 |
|||||
2 技术指标
|
输出压 力 ： 0 ～ 0.3MPa ( 出厂时一般设定 为 0.2MPa±0.01MPa) |
|
|
输出压力稳定性 ： ≤ ±0.001MPa |
|
|
输出流量 |
0 ～ 300m l ／ min |
|
纯度 |
99.999% |
|
最大功率 |
300W |
|
使用温度 |
0 ～ 4 0 ℃ |
|
水质 |
蒸馏水或去离子水 |
|
电源电压 |
AC220V±1 0 ％ ,50HZ |
|
重量 |
18Kg |
|
外形尺寸 |
420*210*35 0 （ L*W* H ）单位 ： mm |
3 仪器特 点
操作简单，只需打开电源开关即可产氧，输出压力稳定、流量为数字显示、醒目直观、使用方便、日常工作只需加水、可连续工作也可间断工作且输出稳定、安全可靠、仪器配有过压保护装置、气路 无返液现象、采用开关电源、提高电解效率。
二 开箱检验和安装
把仪器从包装箱中取出请检查仪器外观有无因运输造成的损伤，并核对备件。
1 随机备件
|
名称 |
规格 |
数量 |
|
密封压帽 |
M8*1 |
1 |
|
保险管 |
Ф 5×20 2A |
1 个（保险座内） |
|
橡胶密封圈 |
Ф 6×1.9 |
6 个 |
|
Ф 45×3.5 |
2 个 |
|
|
Ф 16×4 |
1 个 |
|
|
说明书 |
|
一份 |
|
合格证 |
|
一张 |
|
氢氧化钾 |
分析纯 |
120g |
|
电源线 |
一条 |
|
2 安装环境
通风干燥，严禁明火、温差 在 0 ～ 4 0 ℃ 、平稳无震荡、周围空气应无粉尘和腐蚀性气体。
3 开机
配置电解液： 将 12 0 克分析 纯 KOH ( 氢氧化 钾 ) 用 500m l 蒸馏水稀释，待溶解冷却后注入液罐，然后再补充蒸馏水至液位刻度上限。
接通仪器电源，打开电源开关，此时仪器流量显示 为 30 0 ～ 31 0 压力表指针缓慢上升（仪器出厂时氧气输出为密封状态），当达到设定值 （ 0.3Mpa ） 时流量显示 为 “ 00 0 ” ，表示仪器正常。
上述工作完毕，把氧气输出口封帽取下用 Ф 3 的管道连接，安装完毕，再用试漏液检漏 。
三 日常维护
1 蒸馏水补给
蒸馏水作为电解池的电解液，会慢慢减少，勤看液位是不可少的，一般液位快倒下限 （ L 刻度）时就要补充。（ 注 : 液位低于下限，会造成电解池干烧，影响电解池寿命）
2 净化管填料的更换方法
从仪器侧面查看变色硅胶的颜色，根据需要更换硅胶（建议变色硅胶变 色 2 ／ 3 更换）更换时应关闭仪器电源，待压力指示为零后，将净化管按顺时针方向旋下，再旋下净化管的端盖，倒出硅胶进行老化，安装时反方向旋紧并确保密封，（注：每 换 4 ～ 5 次变色硅胶，换一次分子筛）。
3 电解池的维护
仪器用至一年时建议更换电解液，具体方法：把电解液虹吸出来，再用蒸馏水清洗两遍，清洗完毕再按配置电解液的方法加入新电解液。
四 故障判断及排除方法
|
故障现象 |
故障原因 |
排除方法 |
|
仪器不能启 动 . 电源开关指示灯不 亮 . |
1. 电源插头或插座松动 2 . 保险管烧断 |
1. 重新插电源插头或插座 2 . 更换保险管 |
|
输出压力低于设定值且流量显示在最大设定 值 . |
1 . 漏 气 、 2 . 实际使用流量大于输出的最大流 量 . |
1. 检查净化管上下端盖有无漏气，给予排除
2. 检查连接仪器及气路是否漏气，给予排除 3. 检查本仪器内部气路是否漏气，给予排除 4. 检查连接仪器的实际使用流量是否超过本仪器的最大流量设定值 |
|
输出压力低于设定压力，流量显示值低于最大设定流量值 |
电解液浓度低 |
更换电解液或往仪器储液桶内补 充 KOH |
|
“ 输出压 力 ” 为 0 流量显示 为 “ 00 0 ” |
1. 光耦表插件松动 2. 光耦表坏 3. 二级保护（压力开关）断路 |
1. 打开仪器机箱盖，重新插光耦表插件 2. 更换光耦表 3. 更换压力开关 |
|
“ 输出压 力 ” 表超过设定值 ， “ 流量显 示 ” 表闪动 |
光耦表坏 |
更换光耦表 |
|
“ 输出压 力 ” 正常 ， “ 输出流 量 ” 表大范围值内跳动或没显示（数码表不亮） |
“ 输出流 量 ” 表坏 |
更 换 “ 输出流 量 ” 表 |
|
开关指示灯亮 ， “ 输出压 力 ” 为零 ， “ 输出流 量 ” 表不亮 |
开关电源烧 |
更换开关电源 |
如上述仪器故障不能排除或有疑问请联系我公司客服
五 注意事项
1 仪器流量显示窗上的氧气流量值是由电解电流转换而来的，故指示值可能会有轻微的变化，在十位上 的 ± 1 的变化是正常的（由于氧气是经过储气净化管的缓冲才输出的，所以其流量是稳定的）
2 仪器电解时不消 耗 KOH , 所以平时只需补充蒸馏水即可 。
六 质量保证
1 . 从本公司发货给用户之日起一年内，仪器因质量问题不能正常工作，本公司免费维修或更换。
2 . 本公司对所 的仪器终身负责维修。
注：非专业技术人员请勿自行拆卸，请联系本单位技术人员电话指导，以免发生危险或造成仪器别的部件损害。
敬告：
此说明书仅供操作人员参考，若产品更新，仪器内部结构略有变化，恕不另行通知。
