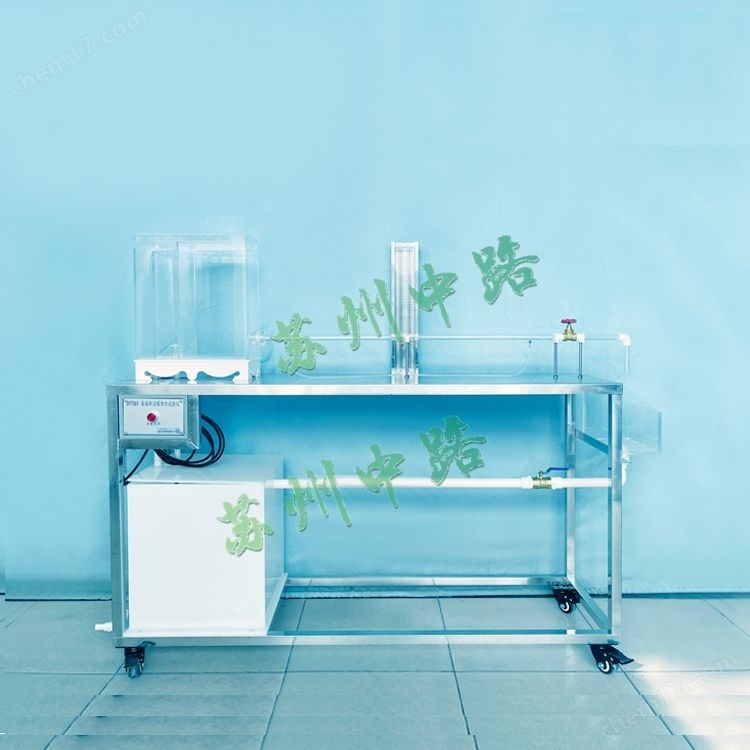

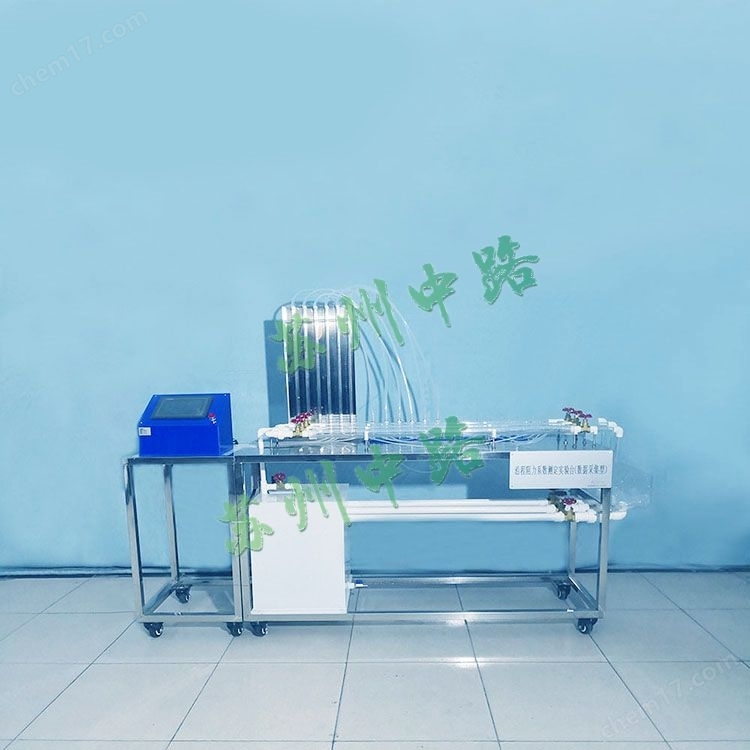

自循环沿程阻力实验仪 水力学
自循环沿程阻力实验仪 水力学
一.实验目的
1.圆管层流和紊流的沿程损失与平均流速的定量关系。
2.可供测定不锈钢管的当量粗糙度实验及其他数项定性,定量实验。
3.能测定管道沿程沿程摩阻系数λ,可测绘λ~Re曲线。
4.通过实验能加深理解圆管层流和紊流的沿程损失随平均流速变化的规律。
二.技术指标
1.工作环境:常温、常压,相对湿度:≤90%RH。
2.工作电源:AC220V,50HZ。
3.装置外形尺寸:1650×450×1280mm。
三.主要配置及参数
1.蓄水箱:10mm厚白色PP板,尺寸:400×390×450mm,容积约为70L。
2.恒压水箱:透明有机玻璃精制,尺寸:350×180×450mm,容积约为30L,配有溢流板,稳压孔板,有稳压溢流口。
3.沿程阻力管:规格φ20×3mm,有机玻璃管,总长1200mm,流量可通过阀门调节。
4.测压板:2根,10mm×540mm,有机玻璃管,带滑尺与校准镜面,测量精度±0.5mm。
5.回水箱:透明有机玻璃材质,160×250×160mm。
6.低噪音循环防腐水泵:220~240V/50HZ,80W,扬程:3.8m,输出流量:5000L/h,输送流体温度为35℃。
