CNT-90频率计（频率计数器） 产品均拥有内部数据存储器，CNT-90频率计的内部数据存储器容量为750k个读数。仪器到内部数据存储器的传输速度高达250k次测量/秒，测量结果经GPIB接口的传输速度高达500次测量/秒。如此高的传输速度将大大提高用户测试系统的吞吐率，节省用户90%的测试时间，从而节约客户资金。CNT-90频率计（频率计数器）/时间间隔测试仪/分析仪.

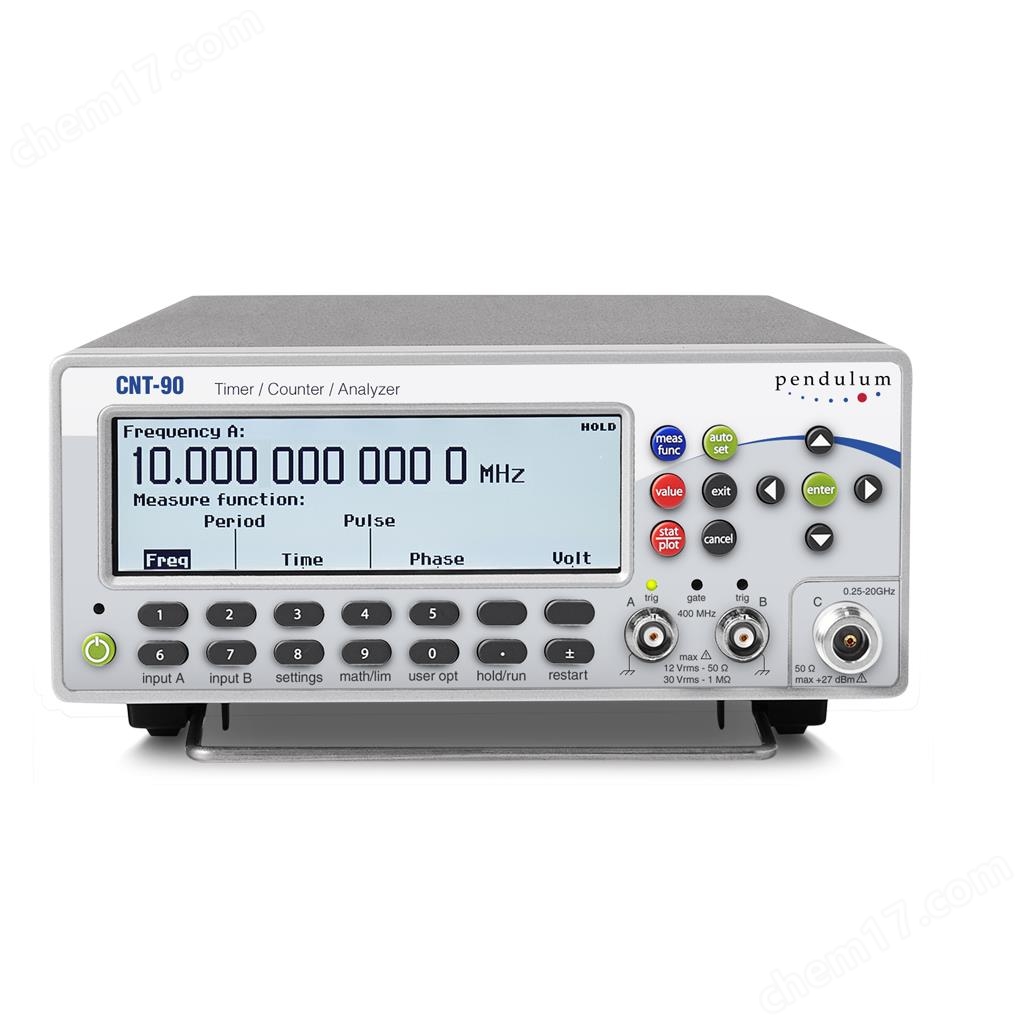

CNT-90频率计（频率计数器）
价格便宜的计数器/分析仪
-
仪器与 750k 的内部数据存储器之间的传输速度高达250k 次测量/秒
-
极快的 GPIB/USB 总线传输速度：500 次测量/秒（单次测量模式）；5k 次测量/秒（组测量模式）
-
ji高的测量分辨率：12 位/秒（频率），100ps（时间），0.001°（相位）
-
测量结果最多可以达到 14 位显示
-
频率范围：标准配置为 400MHz，高频通道通过选件可达3，8，14 和20GHz
-
便于使用：测量结果的多参数显示和图形显示功能（包括统计、直方图和趋势图显示）
-
出色的性价比
技术规格
| 基本配置 |
|
| 产品名称 | 时间间隔测试仪/计数器/分析仪 |
| 产品型号 | CNT-90 |
| 显示特性 |
|
| 显示器 | 背光的LCD 图形屏幕 ，用于菜单控制，数字读出和状态信息显示。 |
| 显示位数 | 数字模式下为14 位显示。 |
| 测量功能 | 所有的测量都用一个大的主参数值和一些小的辅助参数值（分辨率较低）显示，某些测量只能作为辅助参数被读取。 |
| 频率测量 |
|
| A通道频率测量范围 | 0.002Hz ~ 400MHz |
| B通道频率测量范围 | 0.002Hz ~ 400MHz |
| C通道频率测量范围 | 到3，8，14 或者20GHz |
| 频率分辨率 | 12 位数字，1s 测量时间（普通模式） |
| 辅助参数 | Vmax，Vmin ,Vp-p |
| 周期测量 |
|
| A通道周期测量范围 | 3.3ns ~ 1000s（单次，取平均） |
| B通道周期测量范围 | 3.3ns ~ 1000s（单次，取平均） |
| C通道周期测量范围 | 10ns ~ 330,125,70 或者50ps |
| 辅助参数 | Vmax，Vmin ,Vp-p |
| 比值测量 |
|
| 比值测量范围 | （10?9 ）到1011 |
| 辅助参数 | 频率1 和频率2 |
| 时间间隔测量 |
|
| 时间间隔测量范围 |
正常计算： 0ns ~ +106 s 灵巧计算： ?106 ~ +106 s |
| 时间间隔分辨率 | 100ps（单次） |
| 最小脉冲宽度 | 1.6ns |
| 脉冲宽度测量 |
|
| 脉冲宽度测量范围 | 2.3ns ~ 106 s |
| 最小脉冲宽度 | 2.3ns |
| 辅助参数 | Vmax，Vmin ,Vp-p |
| 占空因数测量 |
|
| 占空因数测量范围 | 0.000001 ~ 0.999999 |
| 辅助参数 | 周期，脉冲宽度 |
| 相位测量 |
|
| 相位测量范围 | -180 度 ~ +360 度 |
| 相位分辨率 | 单次周期：10KHz 以下为0.001 度，高于10MHz 时下降到1 度。分辨率可以通过取平均（统计方法）来加以改善。 |
| 辅助参数 | 频率A，Va/Vb（dB） |
| 上升/下降时间测量 |
|
| 上升/下降时间测量范围 | 1.5ns ~ 106 s |
| 最小脉冲宽度 | 1.6ns |
| 辅助参数 | 转换速率，Vmax，Vmin |
| 时间标记 |
|
| 最大取样率 | 参见GPIB 技术指标 |
| 时间标记分辨率 | 100ps |
| 脉冲串测量 |
|
| 短脉冲串的最小持续时间 | zui低为40ns（高于160MHz 时为80ns） |
| 短脉冲串中的最少脉冲数 |
A 或B： 3（高于160MHz 时为6） C： 3×预定标因子 |
| 输入特性 |
|
| A通道输入频率范围 |
直流耦合 DC ~ 400MHz 交流耦合 10Hz ~ 400MHz |
| A通道输入阻抗 | 1MΩ // 20pF 或50Ω（VSWR≤2：1） |
| A通道输入灵敏度 |
DC ~ 200MHz: 15 mVrms 200 ~ 400MHz: 25 mVrms |
| A通道输入最大安全电压 |
1 MΩ： 440Hz 以下为350V（DC+ACpk）,在1 MHz 处下降到12Vrms（×1） 50Ω： 12Vrms |
| A通道滤波器 |
模拟降噪滤波器： 额定100KHz , RC 型 数字低通滤波器： 1Hz ~ 50MHz 截止频率 |
| A通道连接器 | BNC |
| B通道输入频率范围 |
直流耦合 DC ~ 400MHz 交流耦合 10Hz ~ 400MHz |
| B通道输入阻抗 | 1MΩ // 20pF 或50Ω（VSWR≤2：1） |
| B通道输入灵敏度 |
DC ~ 200MHz: 15 mVrms 200 ~ 400MHz: 25 mVrms |
| B通道输入最大安全电压 |
1 MΩ： 440Hz 以下为350V（DC+ACpk）,在1 MHz 处下降到12Vrms（×1） 50Ω： 12Vrms |
| B通道滤波器 |
模拟降噪滤波器： 额定100KHz , RC 型 数字低通滤波器： 1Hz ~ 50MHz 截止频率 |
| B通道连接器 | BNC |
| C通道输入电压范围 |
100 ~ 300MHz: 20 mVrms ~ 12Vrms 0.3 ~ 2.5GHz: 10 mVrms ~ 12Vrms 2.5 ~ 2.7GHz： 20 mVrms ~ 12Vrms 2.7 ~ 3.0GHz： 40 mVrms ~12Vrms |
| C通道输入阻抗 | 50Ω 标称值 VSWR＜2.5：1 |
| C通道输入最大安全电压 | 12Vrms，pin 二极管保护 |
| C通道连接器 | N 型（阴） |
| 触发特性 |
|
| 触发斜率/电平 | 信号幅度的10%和90% |
| 其它功能 |
|
| 数学运算 | 功能： （K*X+L）/M 和 （K/X+L）/M。X 是当前的读数，而K，L 和 M 则是常数，经键盘设置或者使用固定的参考值（ 0 X ）。 |
| 统计 |
功能： 最大，最小，平均值，Δmax-Min,标准偏差，阿伦偏差 显示： 数字，直方图或趋势图 取样量： 2 ~ 2×109个样本 极限限定： OFF 切断或捕获高于极限/低于极限/在极限范围内或者在极限范围以外的数据。 测量调步：调步时间范围： 4us ~ 500s |
| 存储器 | 仪器设置可以由内部非易失存储器加以保存和调用。其中10 个可由用户进行保护。 |
| 接口 |
|
| 标配 | GPIB 接口 |
| 选配 | USB 接口 |
| 电源特性 |
|
| 环境特性 |
等级： 符合MIL-PRF-28800F，Class3 标准 工作温度： 0℃ ~+50℃ 存放温度： -40℃ ~+71℃ 湿度： 5% ~ 95%（10℃ ~30℃） 5% ~ 75%（30℃ ~40℃） 5% ~ 45%（40℃ ~50℃） 海拔高度： 4600 米 振动： 按照MIL-PRF-28800F，Class3 标准通过随机振动和正弦振动测试。 冲击： 按照MIL-PRF-28800F，工作台堆放标准通过半正弦30G 测试。 运输跌落测试： 按照MIL-PRF-28800F 标准对耐用硬质运输箱和低硬度运输箱进行了测试。 可靠性： 平均故障间隔时间（MTBF）为30000 小时（计算值）。 安全性： 符合EN61010-1，Pollution degree 2, meas cat I, CSA C22.2 No1010-1,CE 标准。 电磁兼容性（EMC）： 符合EN61326（1997）；A1（1998）标准，并按照EN50082-2，Group 1,Class B,CE 标准提高了测试级别。 |
| 物理特性 |
|
| 尺寸 | 210×90×395mm（8.25×3.6×15.6 in） |
| 重量 |
净重2.7 kg（5.8 磅） 装运重量约为3.5 kg（7.5 磅） |
| 其它 |
|
| 其它特点 |
测量时间： 对于频率，短脉冲串和周期平均功能为20ns ~ 1000s。对于其他测量功能，测量时间则为单周期。 时基参考： 内部，外部或者自动 显示保持： 将结果固定，直到Restart 启动新一轮的测量。 极限报警： 前面板上的图形显示和/或经由GPIB 发出的SRQ 信息。 极限值： 下限，上限 设置： OFF 关断或者设置为数值高于极限/低于极限/在极限范围内或在极限范围之外便报警。 报警状态： STOP（停止）或者CONTINUE（继续） |
