HZJ-300 E 型 电缆料 转矩流变仪

一、 概述

1.1 产品特点

电缆 料在加工成型的过程中，几乎都要涉及其流动性。例如，在挤出、注模、吹膜、压延等工艺中，材料的流动行为都是十分重要的。材料的流动性不但影响加工行为，还会影响最终产品的力学性能。例如，分子取向对模塑产品，薄膜和纤维的力学性能都有很大影响。而分子取向的类型和程度主要是由加工过程中流动场的特点和材料的流动行为所决定。

转矩流变仪是研究 聚合物 材料的流动 与变形 、塑化、热剪切稳定性 、动态流变性能 和塑化行为并将结果用扭矩 -- 时间和扭矩 -- 温度等用图表形式表示出来的理想设备 ，可广泛地应用于科研和生产，是进行科学研究以及指导生产的重要仪器。与研究材料流动性的一般性仪器 ——粘度计相比，该流变仪提供了更接近于实际加工的动态测量方法，可以在类似实际加工的情况下，连续、准确可靠地对材料的流变性能进行测定，如多组份物料的混合、热固性树脂的交联固化、弹性体的硫化，材料的动态稳定性以及螺杆转速对体系加工性能的影响等。

1.2 适用范围

转矩流变仪可以用来研究热塑性材料的热稳定性、剪切稳定性、流动和塑化行为，其最大特点是能在类似实际加工过程中连续准确可靠地对体系的流变性能进行测定，还可以完成热固性材料的固化特性测试。

1.3 应用领域

1 、 UPVC 加工性能研究及材料开发

2 、热塑性材料的开发及加工性能研究

3 、交联、热固性树脂固化性能研究

4 、教学科研应用

二、 结构特征与工作原理

1 、系统组成

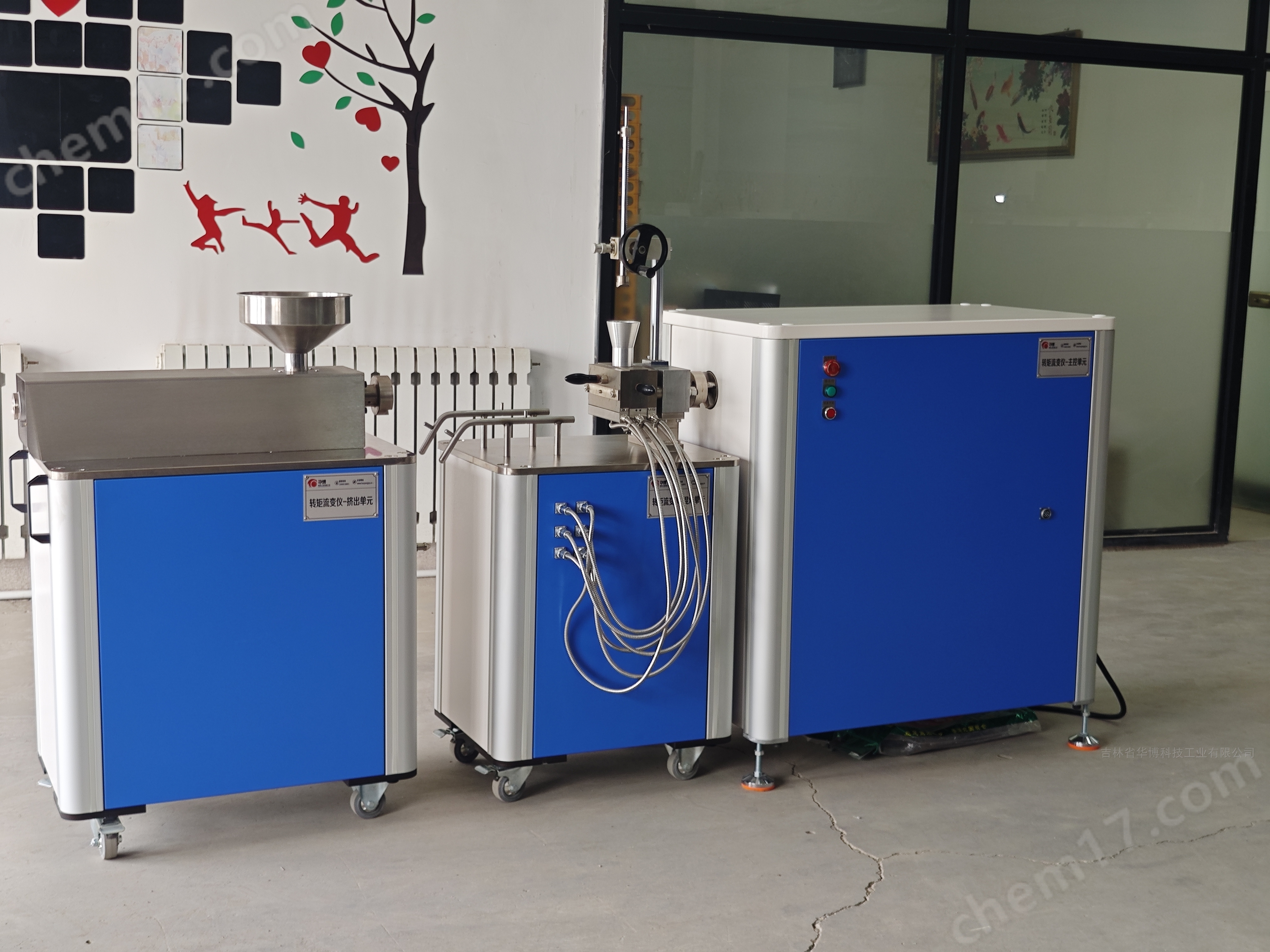

计算机控制转矩流变仪由密炼转矩流变仪、挤出式毛细管流变仪、毛细管测试模头、数据采集测量系统、电子计算机、操作软件等部分组成。

密炼转矩流变仪：

密炼转矩流变仪主要由进口伺服电机、高精度动态扭矩传感器、齿轮箱、密炼腔、温度模块、测量模块、计算机、测控软件等部分组成，其原理见图 2 所示：

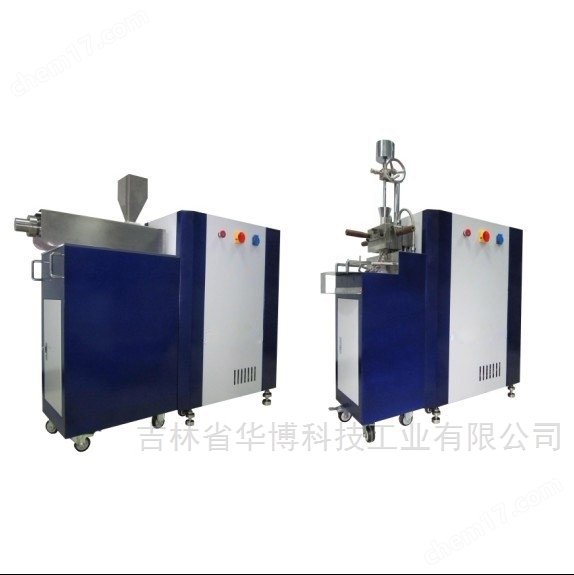

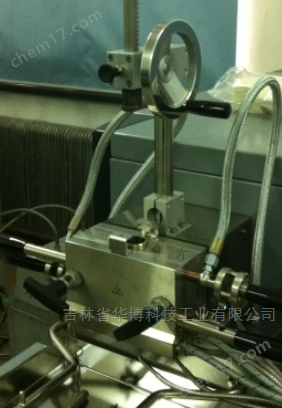

图 1 密炼转矩流变仪

密闭式混合器相当于一个小型的密炼机，由一个 “∞”字型的可拆卸混合室和一对以不同转速、相向旋转的转子组成。在混合室内，转子相向旋转，对物料施加剪切，使物料在混合室内被强制混合；两个转子的速度不同，在其间隙中发生分散性混合。

本机整体美观，主体钣金采用乳白色与蓝色的配色方案，也可以根据用户的要求颜色处理。不锈钢部分采用 SUS304 不锈钢。

计算机软件具可数据采集、存储、计算、分析和输出功能，可根据用户要求打印试验报告。

系统软件

支持软件集由 Mixer——混炼器试验测控软件，Plastic——挤出机试验测控软件，WinNian——表观粘度试验数据处理软件组成。Mixer与Plastic软件界面功能丰富，可以完成测量、设定和控制转速、扭矩、温度、压力，曲线窗口可以实时显示以上各数据对时间的曲线。这些数据可以由软件进行数据处理作图。试验测控软件下形成实验报告，并由彩色打印机输出。还可以完成多个曲线叠加，曲线的光滑处理等功能。

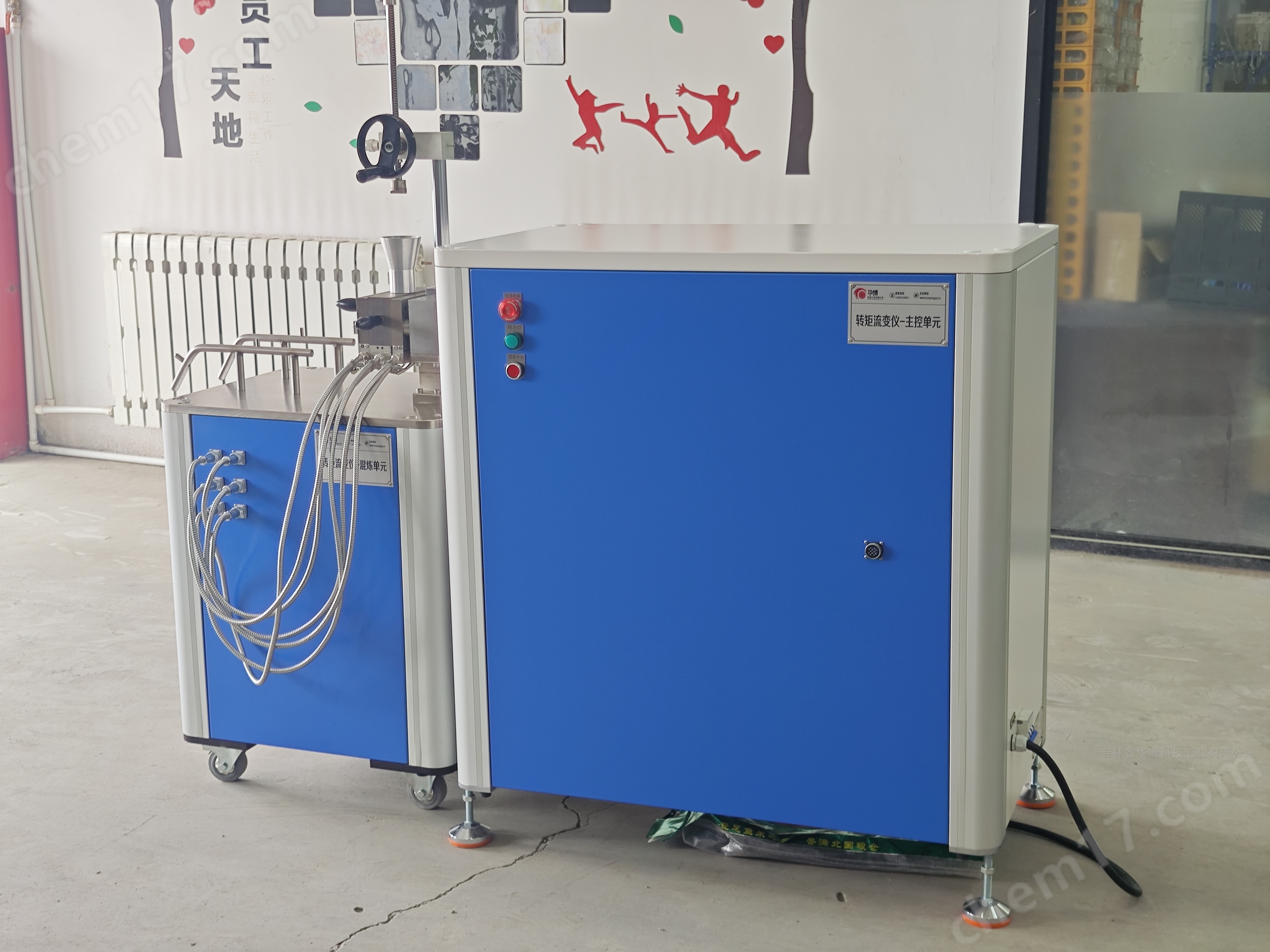

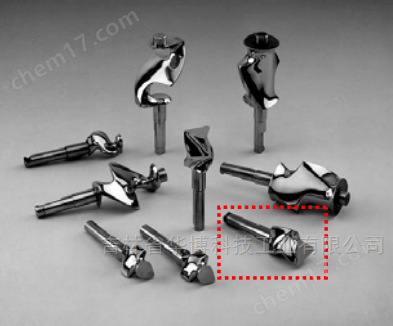

图 2 密 炼式转矩流变仪 图 3 各 种转子

图 4 进口松下伺服电机+松下伺服控制器

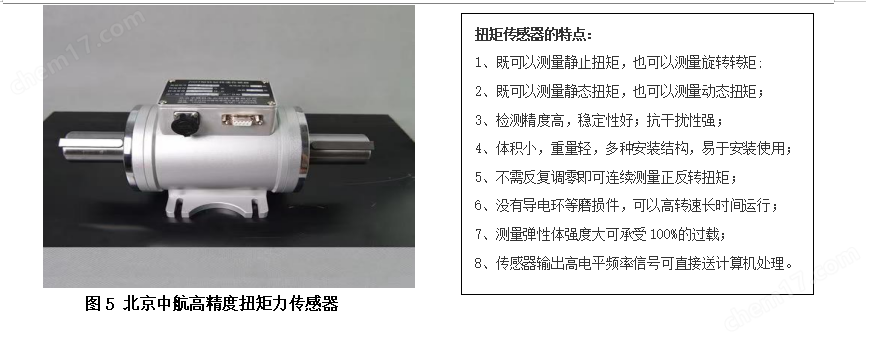

图 5 北京中航高精度扭矩力传感器

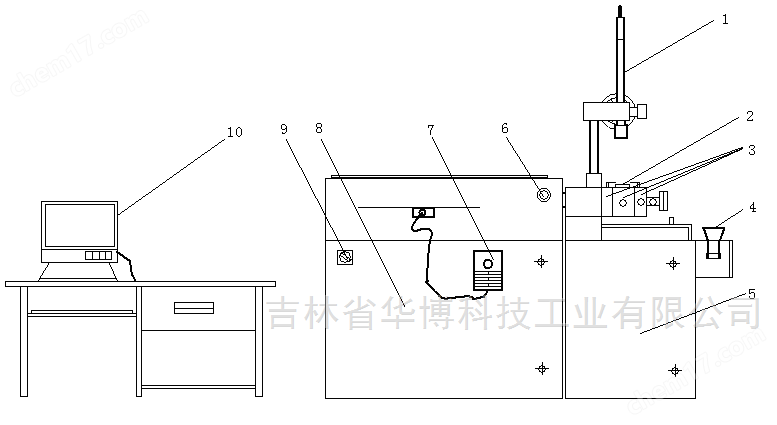

图 6 密 炼式 转矩流变仪示意图

1 －压杆； 2 －加料口； 3 －密炼室； 4 －漏料； 5 －密炼机； 6 －紧急制动开关；

7 －手动面板； 8 －驱动及扭矩传感器； 9 －开关； 10 －计算机

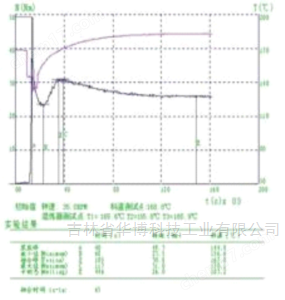

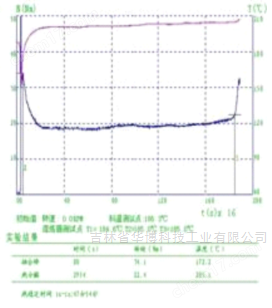

图 7 密炼转矩流变仪的试验曲线

PVC 融合 PVC 热稳定

XLPE 交联 PVC 融合

三、 主要技术特性 及配置

可以用来研究热塑性材料的热稳定性、剪切稳定性、流动和塑化行为，其最大特点是能在类似实际加工过程中连续准确可靠地对体系的流变性能进行测定，还可以完成热固性材料的固化特性测试。

1. 电机功率：日本 松下 3.0 kw 伺 服电机

2. 电机转速： 3000 rpm

3. 电机 驱动器 3.0 kw

4. 减 速器 ： 1 ： 20

5. 动力输出转速： 0 ~ 150rpm

6. 转速控制精度： 0 .05%F.S

7. 静态测量精度： 0.1 ° C

8. 温度控制精度： ± 1 ° C

9. 转矩测量量程： 0 ~ 250Nm

10. 转矩测量精度： 0.1%F.S

11. 软件：、测控软件、聚合物熔体粘度测量数据处理软件、混合器数据处理软件。

12. 图形显示：转速、转矩、温度、压力

13. 电压： AC380V  7.5kw

混合器平台可以进行多组分热塑性材料热融合测试，热固性材料固化性能测试，热稳定性测试，剪切敏感性测试，物料混炼等多种实验。

1. 容量： 60ml

2. 混炼器 材质： 630 进口材质

3. 转子类型： Roller

4. 转子材质： 630 进口材质

5. 转子处理：经过高精度抛光后，表面镀铬

6. 硬铬镀层厚度： 15-20um

7. 压料头： 630 进口材质

8. 转 速 比： 3 ： 2

9. 最大扭矩： 250 Nm

10. 最大转速： 200 rpm

11. 最高温度： 35 0 ℃

12. 温度传感器： J 类热电偶

13. 加热方式：电加热

14. 加热器：加热管

15. 加热总功率： 21 00W

16. 加热区： 3 路

9 、 模口规格： 60 × 1.5mm

测控主机 + 混炼单元 主要配置

培 训 方 案

一、该项目的培训标准 :

1、 培训内容 : 设备安装、设备的操作前的注意事项、设备日常维护保养、设备的操作使用、设备的试验流程控制等。

2、 培训对仪器操作人员的日常操作使用，常见故障的判定及应急解决办法和安全培训，全程免费系统培训。

培训操作人员六人以下，也可根据客户要求进行培训人员定制。
