三和多功能圆度快检仪 圆度仪
- 公司名称 宁波旗辰仪器有限公司
- 品牌 其他品牌
- 型号
- 产地
- 厂商性质 代理商
- 更新时间 2024/12/6 14:31:20
- 访问次数 521
联系方式：岳蓓 18157413317 查看联系方式
联系我们时请说明是化工仪器网上看到的信息，谢谢!
| 产地类别 | 国产 | 价格区间 | 面议 |
|---|---|---|---|
| 应用领域 | 建材/家具,道路/轨道/船舶,汽车及零部件 |

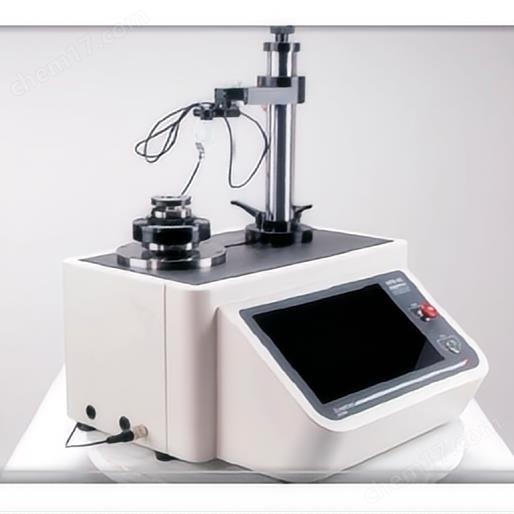

三和多功能圆度快检仪 圆度仪
应用范围：
圆度仪广泛应用于轴承行业、机械加工、电机、汽配、摩配、精密五金、精密工具、刀 具、模具、光学元件等行业。适用于科研院所、大专院校、计量机构和企业计量室、车间等 各种环形工件的圆度测量，并能给出零件的偏心及相位。
主要特点：
◆小型紧凑，节省空间，快速检测：工件调整方便快捷，检测效率高，同类工件的测量做到 即放即测
◆大屏直观，操作简单：将计算机和检测机台部分直接融二为一，真正成为GUO内SHOU创一体式 的机型，大屏触摸式控制，直观易操作的界面设计，打破市场上其它品牌传统机型繁琐复杂 的操作模式，不需要专业的检测人员，五分钟就可以学会。
◆目视化管理：可直接设置被测工件的上下公差范围，合格绿色显示，不合格红色条显示， 一目了然。
◆智能化检测：数据统计SCP,CPK 分析，并自动生产数据表格，可连接打印机。
◆精准检测：高精度采集系统，软件自主研发，模块化设计，使维护成本降至ZUI低。
◆随意调节，测量范围更广：手摇式调整垂直方向 (Z 轴),大理石操作平台内置滑轨，径 向 (X 轴)可以随意移动大范围的调整，测量更大的产品直径。
◆车间实验室随意使用：无需恒温环境，车间温度湿度，不影响测量精度，主壳体内部防水 槽设计，预防渗水渗油。
◆物联网系统配置功能预留(不标配):可将数据传入云端，后台实时管控。
三和多功能圆度快检仪 圆度仪
主要技术参数
|
型号 |
HFR-01 |
|
|
测量方式 |
手动 |
|
|
测量范围 |
最大测量直径 |
φ240MM |
|
左右移动范围 (X轴) |
155MM |
|
|
上下移动范围 (Z轴) |
135MM |
|
|
最大装载直径 |
Φ450MM |
|
|
最大测量高度 |
200MM |
|
|
旋转精度 |
径向跳动 |
(0.04+6H/10000)um H:测量高度(πmm) |
|
轴向跳动 |
(0.04+6R/10000)um R:测量半径(mm) |
|
|
测量速度 |
旋转方向 (A) |
60RPM(可调) |
|
旋转工作台 |
工作台外径 |
φ90MM |
|
承载重量 |
20KG |
|
|
传感器 |
测量范围 |
1200uπ |
|
测量力 |
70mN |
|
|
测针形状 |
φ1.6mm超硬合金球 |
|
|
测针长度 |
40mm |
|
|
数据处理装置 |
PC |
|
|
0S |
windows |
|
|
显示器 |
13.3寸彩色液晶触摸屏 |
|
|
接口 |
USB3.0,100/1000M ETHERNET |
|
|
测量分析软件 |
和伍多功能几何精度快速检测软件 |
|
|
滤波器种类 |
数字滤波器 |
高斯 |
|
形状误差的圆度评价 |
LSC(最小二乘中心法) |
|
|
测量项目 |
圆度偏心度频谱波高跳动 |
|
|
机器重量 |
55KG |
|
