Mentor Visual iQ 贝克休斯Waygate超高清工业内窥镜
| 参考价 | ¥ 585000 |
| 订货量 | ≥1台 |
- 公司名称 深圳市泰立仪器仪表有限公司
- 品牌 贝克休斯
- 型号 Mentor Visual iQ
- 产地 美国
- 厂商性质 代理商
- 更新时间 2025/2/19 16:05:36
- 访问次数 394
联系方式：泰立 13662293689 查看联系方式
联系我们时请说明是化工仪器网上看到的信息，谢谢!
| 产地类别 | 进口 | 价格区间 | 50万-100万 |
|---|---|---|---|
| 应用领域 | 电子/电池,航空航天,汽车及零部件,电气,综合 |
贝克休斯Waygate超高清工业内窥镜
Mentor Visual iQ 高清工业内窥镜
超高清晰度的视觉检测
Waygate Technologies 的Mentor Visual iQ系列工业视频内窥镜能够帮助您实现更精准更高效的检测。借助高清摄像头可以开启数字变焦的神奇力量，感觉图像从未有如此清晰。使用Mentor Visual iQ 可从较远的距离识别更细小的缺陷，提高腐蚀、多余物和裂纹等缺陷的检出概率(POD)。
TrueSight带来高分辨率的视觉盛宴
-
实时高清(HD)检测图像显示，图片分辨率可达1280*960
-
最新的图像处理系统，带您探索数字变焦的神奇力量
-
借助强大的图像处理能力，缺陷部分图像亮度得到增强，再细小的缺陷也在日光下清晰可辨
Real3D™ 测量结果更加精确
-
3D 功能可实现较远距离高精准度的测量
-
3D 相位测量和3D立体测量功能，可全屏显示3D点云测量图像
简约直观的设计
-
轻巧便携、坚固耐用、功能强大
-
QuickChange™功能可实现高清探头的快速更换
-
集成WiFi 和蓝牙功能
-
高清触摸屏支持手势操作和虚拟键盘输入
-
高容量的可充电锂电池，可边充电边使用
提高检测效率
-
定向检测菜单软件* (MDI)能够轻松引导检测人员完成检测过程、同时可以标记文件和智能命名、创建检测报告
-
用户手册和帮助功能链接内置于主机系统中，可助您更快速的掌握所有功能，告别笨重的纸质手册
-
定制产品：LongSteer长探头系列，内置通道系列，UV探头和其他探头适配器
为您选择合适的专用检测工具。
Mentor Visual iQ VideoProbe™提供三种自定义平台配置供您选择，满足您在不同业和不同应用的检测需求。
Mentor Visual iQ
Inspect
入门级检测版 质量和连通性以价值定价
Mentor Visual iQ
Touch
中端触控版使用QuickChange 探头和触摸屏幕提高生产力
Mentor Visual iQ Analyze
分析版 我们功能大的 VideoProbe 附赠 3D 测量和检出概率软件，实现最佳图像质量
|
系统 |
Inspect入门级检测版 |
Touch 中端触控版 |
Analyze分析版 |
|
功能 |
|||
|
高清显示屏/百万像素CCD |
升级* |
Y |
Y |
|
实体按键/操纵杆操作界面 |
Y |
Y |
Y |
|
耐用性和坚固性符合IP65 / MIL-STD-810 |
Y |
Y |
Y |
|
2 小时续航锂离子电池组 |
Y |
Y |
Y |
|
连接性 •Wi-Fi/蓝牙 •网络映射驱动器 •InspectionWorks 提供实时无线传输和云数据管理 |
Y |
Y |
Y |
|
比较测量功能 |
Y |
Y |
Y |
|
使用PC 端的Inspection Manager软件可实现重新测量 |
Y |
Y |
Y |
|
可升级至 Touch 或Analyze 版本 |
Y |
Y |
包括32 GB Y |
|
内存 |
16 GB 标配升级至32 GB |
32 GB |
|
|
QuickChange 可更换探头 |
Y* |
Y |
|
|
6.2mm带内置通道产品 |
Y* |
Y |
Y |
|
多种直径和长度的探头可供选择 |
Y |
Y |
Y |
|
与定制探头兼容，如 LongSteer、UV 等 |
Y |
Y |
Y |
|
菜单定向检测(MDI)图像管理和报告软件 |
升级 |
Y |
Y |
|
触摸屏操作 |
升级 |
Y |
Y |
|
Real3D™测量技术 •3D相位测量，使用全图像点云 •3D立体测量，使用全图像点云 •投影平面测量 •面积深度分布测量 |
升级 |
升级 |
Y |
|
测量 •立体测量（双物镜测量） |
升级 |
升级 |
升级 |
|
高级图像处理软件 (POD) •高动态范围 (HDR) 图像 – 查看、测量和保存 •自适应降噪 (ANR) •广角视野 (FOV) 镜头失真校正 •图像预设切换 |
升级 |
升级 |
Y |
|
iView Remote远程控制平台 |
升级 |
升级 |
Y |
|
iView Streaming支持流媒体播放 |
Y |
Y |
Y |
|
转动工具支持 |
升级 |
升级 |
Y |
|
USB 视频输入 |
Y |
Y |
Y |
使用 Real3D 技术提高准确度 提供专业的全图像点云测量的技术
基于Waygate Technologies先进的3D可视化 点云图像处理技术，使的内窥镜日渐成为一种 强大的检修工具，适合航空航天、电力、制造加 工业、石油和天然气行业等各领域的技术检测 人员使用。 通过使用Mentor Visual iQ的Real3D™ 功能， 可生成测量部位的3D点云图像，并能对缺陷 进行测量和分析，也可以升级图像POD增强模 块，提高检出概率。 3D可视化点云技术允许检测人员检查实时测 量图像、减少由于测量结果不准确而导致的停 机、报废的概率，提升设备的安全可靠性。
配置TrueSight™ HD和数字变焦功能，结合 长焦3D测量镜头。即使在较远的工作距离 下，Mentor Visual iQ依然能够提供准确的检 测结果。
请参阅《通用电气 3D测量操作手册》以获得关于3D测量功 能用于检测的最佳经验和技术细节。
贝克休斯Waygate超高清工业内窥镜 技术规格
|
作业温度 |
|
|
探头 |
-25ºC 到 100ºC（-13ºF 到 212ºF）。低于 0ºC (32ºF) 时，清晰度会降低 |
|
系统 |
-25º 至 46º C（-13º F 至 115º F）。0ºC (32ºF) 以下时，LCD 可能需要预热时间 |
|
存储温度 |
-25º 到 60ºC（-13ºF 到 140ºF） |
|
相对🗎度 |
最高 95%，无冷凝 |
|
防水 |
探头和镜头可达到 14.7 ps（1 巴，10.2 米水深，33.5 英尺 H2O） |
|
摄像头 |
|
|
探头直径 |
4.0 毫米 (0.16”)、6.1 毫米 (0.24”)、6.2 毫米 (0.24”)、8.4 毫米 (0.33”) |
|
图像传感器 |
1/6”彩色 SUPER HAD™ CCD 摄像头(6.1 毫米, 8.4 毫米)、1/10”彩色 SUPER HAD™ CCD 摄像头（3.9 毫米、4.0 毫米、6.2 毫米） |
|
CCD像素 |
标准版本：3.9、4.0、6.1、6.2、8.4 毫米 – 44万像素百万高清版本：6.1 毫米 – 120万像素 |
|
材质 |
钛合金 |
|
系统 |
|
|
系统尺寸 |
17.1 x 19.7 x 38.1 厘米(6.75 x 7.75 x 15”) |
|
外箱尺寸 |
便携式小箱 54.9x 34.6x 23.6 厘米(21.61×13.62×29”) 工作台大机箱 57.2 x 56.3 x 41.2 厘米(22.52 x 22.16 x 16.22”) |
|
系统重量 |
包含主机的便携式小箱：10.2 千克（22.4 磅）。包括主机的大机箱：19.6 千克（43.2 磅）去除外箱：6120 系统 – 3.0 千克（6.7 磅）。61100 系统 – 4.0 千克（8.7 磅） |
|
结构 |
镁和聚碳酸酯材料外壳，集成弹性橡胶缓冲器 |
|
LCD 显示器 |
集成的 (6.5”) 主动矩阵式 XGA 彩色 LCD显示器，阳光下清晰可读，配置光学多点电容式 Dragontrail™ 触摸屏。（仅 Analyze和Touch 两种型号提供触摸屏；支持缩放手势、触屏视频播放和滑动按钮激活） |
|

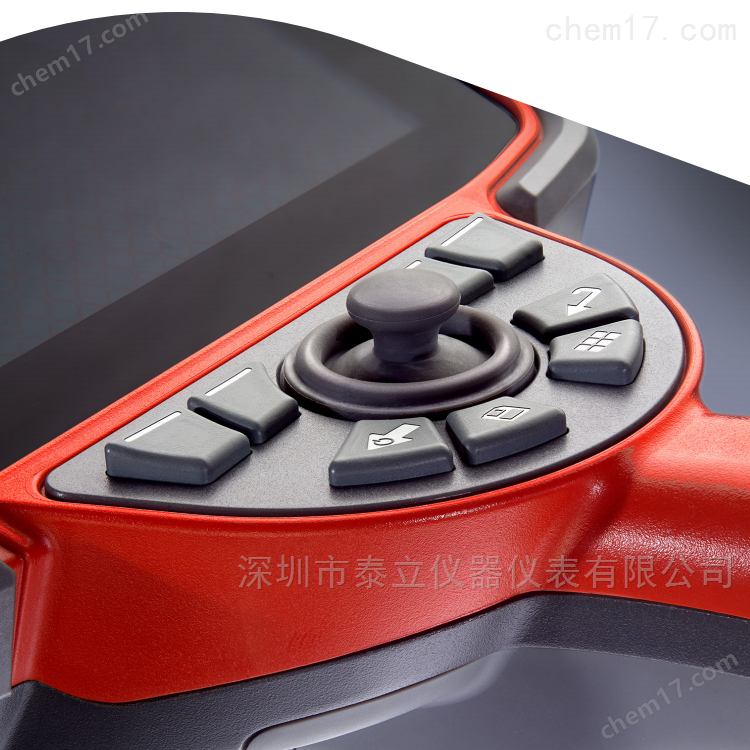

操纵杆控制 |
360º All-Way® 探头弯曲导向、菜单访问和导航 |
|
按钮组 |
访问用户功能、测量和数字功能 |
|
音频 |
与蓝牙耳机/话筒兼容 |
|
内存 |
内置SSD 固态硬盘供用户存储数据：16 GB（Inspect 型号）和 32 GB（Touch 和Analyze 型号） |
|
数据 I/O 端口 |
两个 USB 3.0 主机”A”端口，一个 USB 3.0 客户端微型”B”端口 |
|
视频输出 |
DisplayPor（t DP接口） |
|
亮度控制 |
自动和手动 |
|
照明类型 |
白光 LED |
|
长时间曝光 |
自动 – 最长 16 秒 |
|
白平衡 |
出厂默认值或用户定义 |
|
功率 |
|
|
锂离子电池 |
10.8 V（额定）、73 Wh、6.8 Ah |
|
电源供应 |
|
|
交流电 |
100-240 VAC、50-60 Hz、<1.5 A RMS |
|
DC |
18 V、3.34 A |
|
标准合规性与分类 |
|
|
MIL-STD-810G |
美国国防部环境测试的第 501.5、502.5、506.5、507.5、509.5、510.5、511.5、514.6、516.6 和 521.3 部分 |
|
MIL-STD-461G |
美国国防部– 电磁兼容于RE102 和RS103 – ABOVE DECK |
|
标准合规性 |
1 组，A 类：EN61326-1、IEC CB Scheme、UL/EN/CSA-C22.2 61010-1、IEC 62133、UN/DOT T1-T8、EU RoHS 2、EU RED Directive、ISTA 2G |
|
IP 等级 |
IP65（组装）、IP55（拆开） |
|
软件 |
|
|
操作系统 |
嵌入式多任务操作系统 |
|
用户界面 |
菜单驱动和软按钮操作；使用触摸屏或操纵杆的菜单导航（仅 Analyze 和Touch 两种模式提供触摸屏） |
|
文件管理器 |
嵌入式文件管理器，支持对文件和文件夹进行如下操作：复制、剪切、粘贴、创建、重命名、删除、筛选、排序和图像检索。外接USB 和内置闪存均可支持 |
|
音频数据 |
PC 兼容的 ACC（.M4A 文件）格式 |
|
图像控制 |
亮度调节、长时间曝光、反转、负片+、单一视图、照明控制、颜色饱和度调整、检出概率 (POD)：失真校正、自适应降噪 (ANR)、高动态范围 (HDR)、成像和图像转换预设置 |
|
数字变焦 |
连续（5 倍） |
|
图像格式 |
Bitmap (.BMP) 和JPEG (.JPG) |
|
视频格式 |
MPEG4 AVC/H.264（.MP4 文件） |
|
文本注释 |
内置全屏文本叠加功能，可选字体大小 |
|
图形注释 |
箭头标注功能 |
|
导向控制 |
可通过手柄控制探头弯曲导向并进行导向锁定和微调；“复位”键可使探头回到对中位置 |
|
软件更新 |
可通过WiFi 或USB ThumbDrive® 进行现场升级 |
|
语言 |
英语、西班牙语、法语、德语、意大利语、俄语、日语、韩语、葡萄牙语、中文、波兰语、匈牙利语、芬兰语和瑞典语 |
|
应用软件 |
菜单定向检测(MDI)软件，以数字方式引导检测人员完成检测过程、智能命名文件和标记文件、创建 Microsoft® Word和PDF 兼容的检测报告（Analyze 和 Touch 型号包含 MDI 软件，Inspect 型号升级后可使用） |
技术规格- 探头和镜头
探头规格
|
直径 |
长度 |
|
4.0 毫米 (0.15”) |
2.0 和 3.0 米（6.6 和 9,8 英尺） |
|
6.1 毫米 (0.24”)T |
2.0、3.0、3.5、4.5、6.0、10.0 米（6.6、9.8、14.8、19.7 、32.8 英尺） |
|
6.2 毫米 (0.24”) |
3.2 米（10.5 英尺） |
|
8.4 毫米 (0.33”) |
2.0、3.0、4.5、6.0、10.0 米（6.6、9.8、14.8、19.7、32.8 英尺） |
另有最长 30 米的长探头产品备选。有关详细信息，请联系当地销售代表。
探头导向弯曲度
|
探头长度 |
探头导向弯曲度 |
|
2 米– 4.5 米 |
上/下最小 160º，左/右最小 160º |
|
6 米到 10 米 |
上/下最小 140º，左/右最小 140º |

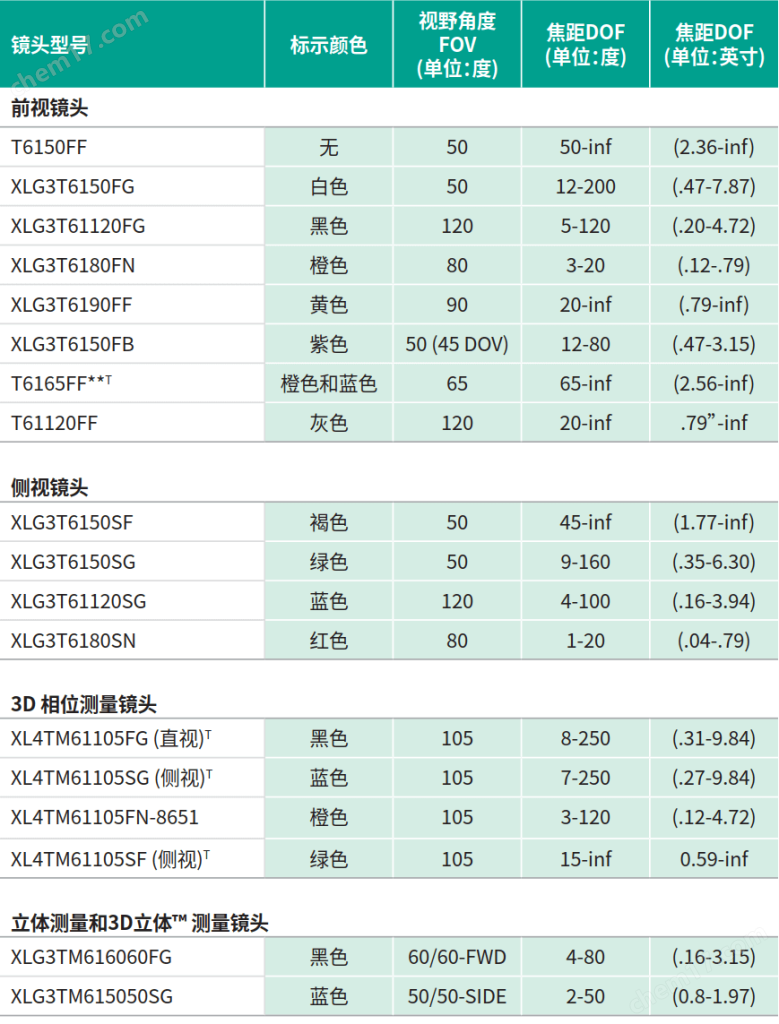

Mentor Visual iQ 4.0 毫米镜头
**表示此型号镜头可达最大亮度
*表示高清优化版本镜头
*表示立体测量和 3D 立体测量使用相同的测量镜镜头
Mentor Visual iQ 6.1 毫米镜头

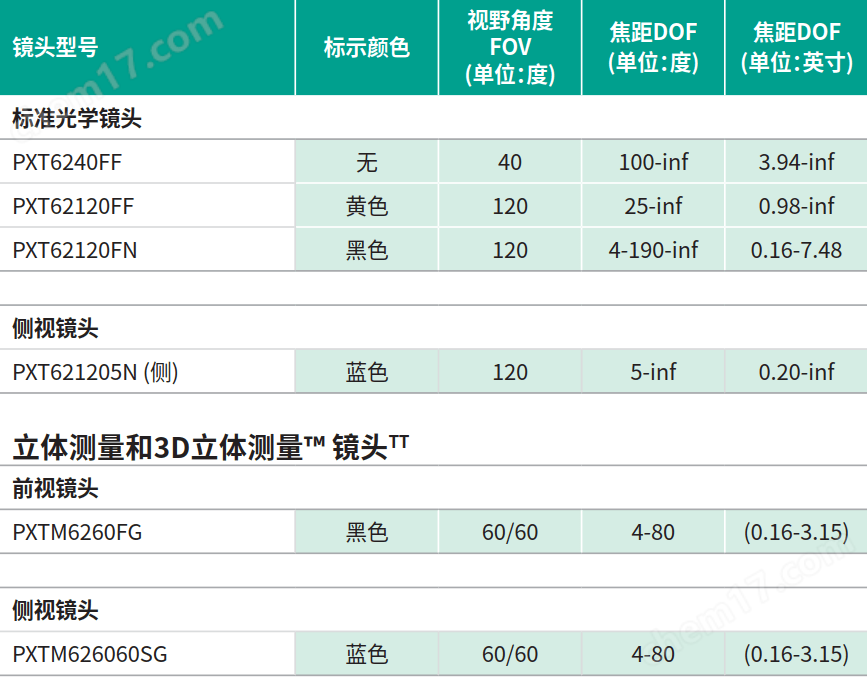

Mentor Visual iQ 6.2 毫米镜头
Mentor Visual iQ 8.4 毫米镜头
**表示此型号镜头可达最大亮度
*表示高清优化版本镜头
*立体测量和 3D 立体测量使用相同的测量镜
