电源设备A5E33541972 西门子线路板C-A5E33541972电源代理商

西门子线路板C-A5E33541972电源代理商 西门子线路板C-A5E33541972电源代理商

SIRIUS 3RW30 基本性能型软起动器适合三相异步电机的软起动。

由于进行两相控制，不仅可将所有三相的电流在整个起动过程中保持在，而且还了干扰性的直流成分。这不仅使得电机的两相起动高达 55 kW（400 V 时），也避免了如使用 wye-delta 起动器产生的电流和转矩峰值。

应用

3RW30 软起动器可用于三相异步电机的软起动。

由于两相控制，在整个启动时间内，电流在各个相位始终保持在。由于连续电压影响，在星形-三角形起动器条件下无可避免的现象，如电流和转矩峰值，在这种情况下不会发生。

3RW 固态电机控制器设计用于简便启动条件中。在异常条件或增大开关频率的情况下，可能有必要选择一个较大的设备。

如果起动时间较长，必要时选用用于较重起动负载的过载继电器。推荐使用 PTC 传感器

不允许在电机馈电线内 SIRIUS 3RW 软起动器和电机之间使用电容性元件（如，不能使用无功补偿设备）。此外，无论是用于无功补偿的静态系统，还是动态 PFC（功率因数校正），在启动时和软起动器斜降时都不能并行操作。这对于防止补偿设备和/或软起动器发生故障来说十分重要。

主电路的所有元件（比如熔断器，开关设备和过载继电器）应该按照在加载短路时直接起动的情况下相应的进行选型。熔断器，开关设备和过载继电器单独订购。请遵守在技术数据中的开关频率。

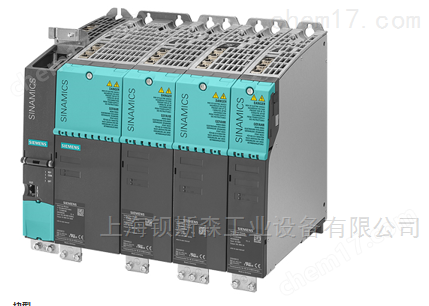

西门子S120电源模块,西门子S120代理,西门子变频器代理，基本电源模块适合没有电能回馈到电网的应用，或电机轴和发电机轴之间的交换在直流母线中进行的应用。基本电源模块只能将电能从电网馈入直流母线，不能反向回馈。直流母线电压通过一个 6 脉冲电桥回路直接从 3 相进线电压中生成。基本电源模块适用于接地的星型 TN/TT 系统和不接地的对称 IT 系统。相连的电机模块由集成的预充电电阻（20 kW 和 40 kW）预充电，或者通过晶闸管 (100 kW) 预充电。20 kW 和 40 kW 基本电源模块集成了一个制动模块。附加一个外部制动电阻后，基本电源模块可直接用于带间歇制动模式的应用，如停机。除了外部制动电阻外，100 kW 基本电源模块还需要一个制动模块才能制动。书本型基本电源模块标配了以下连接和接口：

• 1 个电源连接

• 1 个 24 V DC 开关电源接口

• 1 个直流母线接口

• 3 个 DRIVE-CLiQ 插座

• 1 个制动电阻接口（只针对 20 kW 和 40 kW 基本电源模块）

• 1 路温度传感器输入

基本电源模块的状态通过两个多色 LED 来显示。

基本电源模块的供货范围包括：

• DRIVE-CLiQ 电缆，用于连接位于左侧并负责驱动控制的相邻控

制单元，长 0.11 m (4.33 in)

• DRIVE-CLiQ 电缆（长度取决于模块宽度），用于连接 BLM 和相

邻的电机模块，电缆长度 = BLM 宽度 + 0.11 m (4.33 in)

• 短接器，将 24 V DC 母线连接到相邻的电机模块

• 24 V 端子适配器 (X24)

• 连接器 X21

• 2 个用于密封未使用 DRIVE-CLiQ 插座的哑插头

• 1 套警告标签， 30 种语言

• 1 个散热片（只针对采用冷却板式冷却的基本电源模块）

基本电源模块适合没有电能回馈到电网的应用，或电机轴和发电机轴之间的交换在直流母线中进行的应用。通过晶闸管控制为连接的电机模块进行预充电。晶闸管总是以 0° 的延迟角触发。基本电源模块适用于接地的 TN/TT 系统和不接地的 IT 系统。在装置型基本电源模块中，可以安装相应大小的制动模块与外部制动电阻配合使用，以支持驱动系统的发电模式。

装置型基本电源模块标配了以下连接和接口：• 1 个电源连接

• 1 个 24 V DC 开关电源接口

• 1 个直流母线接口（DCP、DCN），用于为相连的电机模块供电

• 1 个直流母线接口（DCPA、DCNA），用于连接制动模块

• 1 路温度传感器输入（KTY84-130 或 PTC/Pt100）

• 3 个 DRIVE-CLiQ 插座

基本电源模块的状态通过两个多色 LED 来显示。

基本电源模块的供货范围包括：

• 0.6 m (1.97 ft) DRIVE-CLiQ 电缆，用于连接 CU320-2 或SIMOTION D4x5-2 控制单元或 CX32-2 扩展控制器

• 一根 1.45 m (4.76 ft) 长的 DRIVE-CLiQ 电缆，用于连接控制单元和个电机模块

基本电源模块通过 DRIVE-CLiQ 与上级控制单元通信。上级控制单元可以是 CU320-2 或 SIMOTION D 控制单元。运行基本电源模块需要

一个外部 24 V DC 电源。
