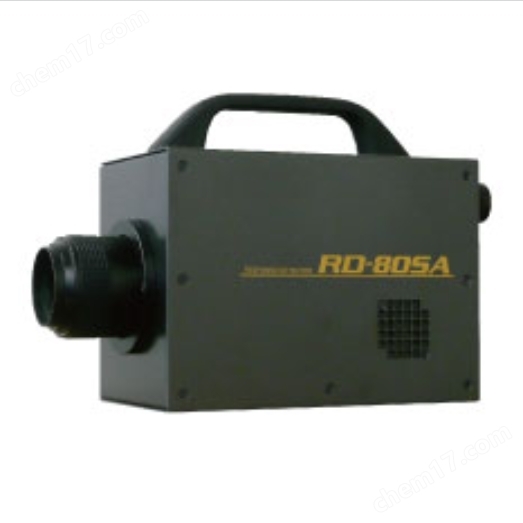

Topcon拓普康 应答度色彩亮度计 RD-80SA
Topcon拓普康 应答度色彩亮度计 RD-80SA
产品概要
本产品不仅能够测定用于评价显示器动画品质的响应时间（应答速度）和闪烁，还具有亮度、色度、色温度测定功能，
为行业内一款多功能测定仪器。特别适合于3D电视机串扰现象的检出。
※人们在看快门式3D电视时，左右眼所看到的影像是相互分离的，该影像在左右眼连续交错切换，会在另一眼瞬间
残留，从而使影像或模糊或重影，这种现象叫做“串扰”。
特点
￭ 瞄准测定位置，可测定响应时间以及亮度与色度。
￭ 可检出亮度差约为0.04cd／m²的低S/N(信噪比)闪烁光。
￭ 可检出连续方式3D显示器的串扰微弱光。
主要用途
￭ 检出连续方式3D显示器的串扰微弱光。
￭ 检出FPD面板的响应时间和闪烁，以及Gray to Gray的测定
￭ 测定显示器的亮度、色度、色温度。
技术规格
| 光亮采集 | 光电子增倍管 |
|---|---|
| 光学系统 | 对物镜:f=80mm, F2.5 / 目镜:视野5° |
| 测定角 | 2° |
| 测定距离 | 350mm – ∞ (从物镜金属件前端开始的距离) |
| 亮度测定范围(*1) | 0.1 – 10,000 cd/m² |
| 亮度精度(*2) | ±3%以内 (≦2cd/m² ), ±2%以内 (>2cd/m²) |
| 设定量程数(亮度测定范围) | 8 Range (自动或手动量程) |
| 色度精度(*2) | (1) ±0.0040 以内（≦2cd/m²)
±0.0025 以内(>2cd/m² )
(2) ±0.01以内 (O-55,Y-48,A-73B,IRA-05,T-44 )(*3) ±0.03以内 (R-61,B-46,V-44,G-54 )(*3)
|
| 重复精度 : 亮度(*4) | 2%以内 (≦cd/m² ), 1%以内 (>2cd/m² ) |
| 重复精度 : 色度(*4) | 0.003以内 (0.5cd/m²≦ 亮度 ≦2cd/m²) 0.002以内 (2cd/m²) |
| 模拟输出电压范围(*5) | 约 0 – 3.4V |
| 测定时间(*6) | 约1.0秒 |
| 模拟输出应答速度(*7) | 80μs 以下 |
| 主机显示 | 点式矩阵液晶显示，带背光 |
| 界面 | RS-232C, LAN |
| 校正基准(*1) | TechnoOptis校正基准 (23℃±3℃、65%R.H.以下) |
| 电源 | 专用AC电源适配器 AC100V-240V, 50/60Hz |
| 功率 | 约 34W |
| 使用条件 | 温度: 0-35℃, 湿度: 65%RH 以下 (且无凝露) |
| 外形尺寸 (W×D×H) | 130×319×201mm |
| 质量 | 4.3kg |
(*1)针对标准A光源
(*2)标准A光源、自动量程
(*3)针对辉度基准面与彩色玻璃的组合
(*4)标准A光源、自动量程、SINGLE模式、2σ
(*5)检出响应时间与串扰，还需要连接示波器。
(*6)SINGLE模式、Y滤片、量程4、自动校正功能关闭时
(*7)所谓模拟输出应答速度，是指：在功能生成器内产生的方形波上，观测已经驱动的LED时，
本仪器的模拟输出从波峰值的10%上升至90%所需要的时间。
[备注]
* 标准A光源亮度设定为200cd/m²，模拟输出调整至1,000mv(量程5)。
* 各量程的模拟输出上限为3.4V。
测定直径
| 测定距离 [mm] | 350 | 500 | 1000 | 5000 | 10000 |
|---|---|---|---|---|---|
| 测定直径 [mmφ] | 10 | 15.4 | 32.8 | 169 | 341 |
* 从物镜金属件前端开始的距离
亮度测定范围
| 量程 | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| 亮度测定范围 (cd/m²) | 0.1-5 | 0.5-15 | 1.5-40 | 3.5-120 |
| 量程 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|
| 亮度测定范围 (cd/m²) | 15-600 | 35-1,600 | 220-2,900 | 750-10,000 |
* 上述为设计值。因衰光滤片的性能原因，测定亮度范围可能会有所差异。
本体调整功能
1. 量程调整功能 => 电压值调整
￭ 超出量程：约2.0～3.4V *出厂时3.3V
￭ 低于量程：约0.0～1.2V *出厂时0.03V
2. 光电倍增管灵敏度调整功能 => 调整光电倍增管的灵敏度
￭ 调整可能范围：约 0.0-1.0V * 建议调整范围:约 0.3-0.5V
出厂时设定：200cd/m²(标准A光源 )入光时 模拟输出 1.00V±0.05V
3. 模拟输出偏移调整功能 => 模拟输出值的调整
￭ 调整可能范围 ：±1.0V *出厂时: 0.05V (Dark时)
选配件
￭ 辅助镜：AL-6
￭ 辅助镜：AL-11
￭ 辅助镜：AL-12
￭ 标准白色板：WS-3
￭ ITV 接口：IA-1A
￭ 导光束：FP-3P
￭ 衰光滤片：MF-10 / MF-100
￭ 三脚架 5N：Tripod5N
