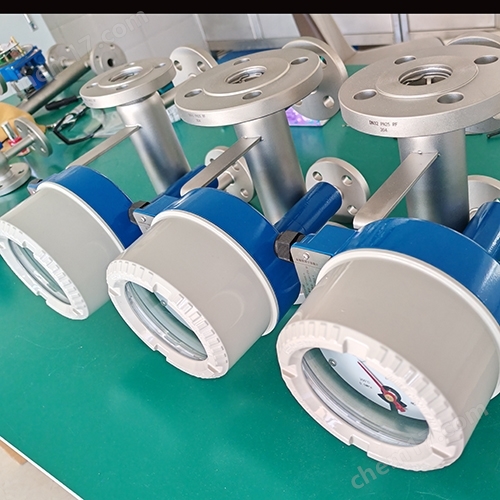

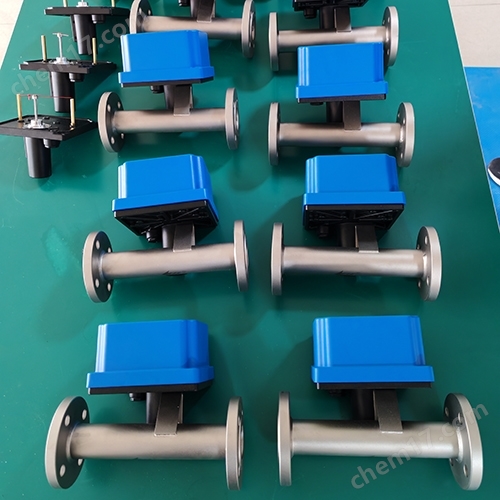

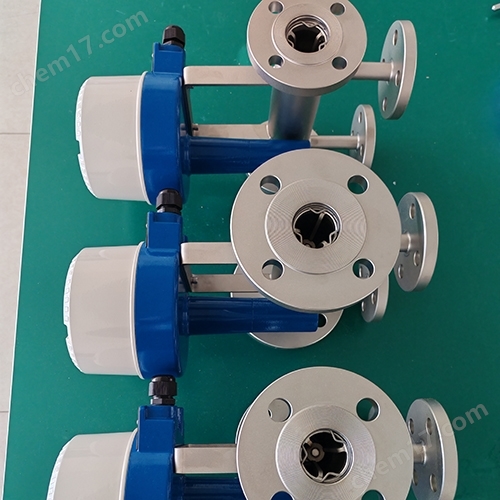

智能金属管转子流量计
- 公司名称 承德菲锐自动化设备有限公司
- 品牌 其他品牌
- 型号
- 产地 河北，承德
- 厂商性质 生产厂家
- 更新时间 2025/5/8 8:26:32
- 访问次数 123
联系方式：李昂 17832040885 查看联系方式
联系我们时请说明是化工仪器网上看到的信息，谢谢!
| 产地类别 | 国产 | 产品种类 | 转子 |
|---|---|---|---|
| 价格区间 | 面议 | 介质分类 | 气体&液体 |
| 应用领域 | 综合 |
一、智能金属管转子流量计概述
DSF1 系列金属管浮子流量计适用于测量密闭管道中液体、气体和蒸汽的流量。由测量管和指示器两部分组成，利用可变面积的测量原理，被测介质从底到上流过测量管，相对于被测介质的某流量值，磁性浮子在测量管中会对应一个位置，这个位置通过磁钢耦合传给指示器中的指示系统，由刻度盘和指针读出相应的流量值，当配装变送器后，可以输出 4~20mA 标准电流信号，数字通讯信号或开关触点信号。除了适用于介质底进上出流向的结构形式外，还有适用于其他流向的特殊型结构形式。
DSF1 系列金属管浮子流量计多年来以工艺优良、功能齐全、性能稳定、安全可靠的品质，广泛应用于石油化工、化工、化肥、冶金、电力、食品、制药、造纸等行业的测量和自控系统。
二、智能金属管转子流量计特点
1 、测量管
坚固的全金属结构设计，可以满足全部压力等级要求；
可选择不锈钢、哈氏合金、钛材、Inconel、 Monel 、衬 PTFE 等多种材质；
采用特殊结构设计，可满足高温使用需求；
除底进上出垂直安装结构外，可以满足多种安装需要；
对于结晶介质或需要保温的场合可以选择夹套型。
2 、指示器
可选铸铝、304 或 316 不锈钢指示器壳体；
同轴磁系统，强力的指针阻尼功能，使仪表运行更加安全稳定可靠；
模块式设计，可在现场快速的给仪表增加或更换变送器；
变送器具有 LCD(背光 ) 现场显示瞬时流量和累积流量的功能；
可选两线制 4～ 20mA 变送器模块；
可选 干接点和 继电器 等多种报警开关，满足不同的工况和集成系统要求；；
可选 Modbus RTU 或 HART 等多种通讯协议；
有低功耗的电池供电型可选；
防爆： Exd（气体 / 粉尘）
三、 技术参数
|
仪表型号 |
D SF 10 |
|
流量范围 |
水 10 ---- 200 000l/h 空气 0.07 to 4000m 3 /h(20 ℃ , 1.013bar) |
|
量程比 |
10 ： 1 （标准型） 20 ： 1 （特殊型） |
|
精度 |
标准精度： 1.5% 高精度： 1.0% |
|
连接方式 |
法兰连接 标 准： HG/T20592 (DN15 － DN200) 特 殊： DIN2512(DN15 － DN200) ANSI(1/2 ＂－ 8 ＂ ) 国标、日标等根据用户需要 螺纹连接 DIN11851 或根据用户需要 |
|
工作压力 |
DN15 ～ DN50 PN4.0M p a （特殊型 25M p a ） DN80 ～ DN100 PN1.6M p a （特殊型 16M p a ） 夹套压力等级： 1.6M p a |
|
温度范围 |
介质温度 － 40 to+220 ℃ ( 标准型 ) － 20 to+ 90 ℃ (PTFE 型 ) － 40 t o+ 4 00 ℃ ( 高温型 ) 环境温度 － 40 to+ 6 0 ℃ |
|
介质粘度 |
DN15 ： ≤ 5mPa.s( S 15.1 ～ S 15.3) ≤ 30mPa.s( S 15.4 ～ S 15.9) DN25 ： ≤ 250mPa.s DN50 ～ DN150 ：≤ 300mPa.s |
|
液晶显示 |
瞬时流量显示数值范围 :0 ～ 50000 累积流量显示数值范围 :0 ～ 99999999 |
|
输出 |
标准信号 : 二线制 4 ～ 20mA 脉冲信号 : 最小间隔 50ms 报警信号 : 集电极开路 ,MAX100mA@30VDC 内部阻抗 100 W |
|
供电电源 |
标准型 :24VDC(10.8VDC ～ 36VDC 交流型 :220VAC(85 ～ 265VAC) 电池型 :3.6@4AH 镍氢电池 |
|
电气接口 |
M20 × 1.5 、 1/2 ” NPT |
|
整体高度 |
标准型 250mm （其它安装方式除外） |
|
防护等级 |
IP65 |
|
防爆等级 |
Exd b II CT6 Gb |
