| 产地类别 | 进口 | 价格区间 | 面议 |
|---|---|---|---|
| 应用领域 | 电子/电池,钢铁/金属,航空航天,汽车及零部件,电气 |
三丰Mitutoyo圆度测量仪RA-10
Roundtest
实现高效调心调水平与高精度测量相结合
Roundtest (圆度、圆柱形状测量仪) RA-10
211 系列 — 圆度测量仪
小型圆度测量仪，具备出色的 性价比，可全面进行圆度评价。
特点：
•易于操作。 控制面板中按键大且布局直观，便于操 作。调整垂直方向(Z 轴) 和径向(X 轴) 的 操作手柄置于滑动部上，便于操作。
•成本低，精度高。 虽然价格低，但其带有气浮轴承的旋转 工作台的旋转精度高达(0.04+6H/10000) µm，与高级机型相比毫不逊色。
•人性化操作。 配有大型号液晶面板显示器，测量结果 与所记录数据图表易于查看。本设备机 体小巧，内置热敏打印机，适用于狭小 的检测空间。

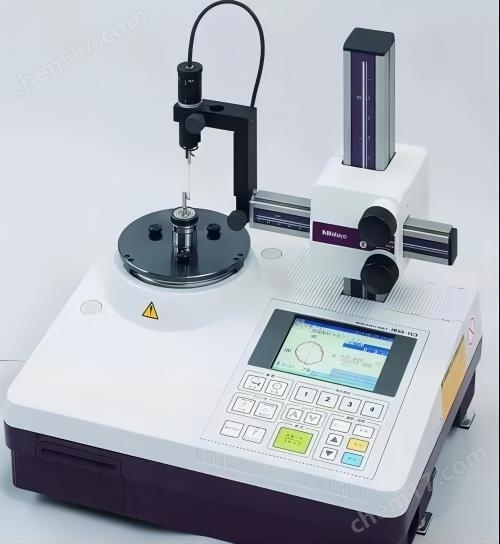

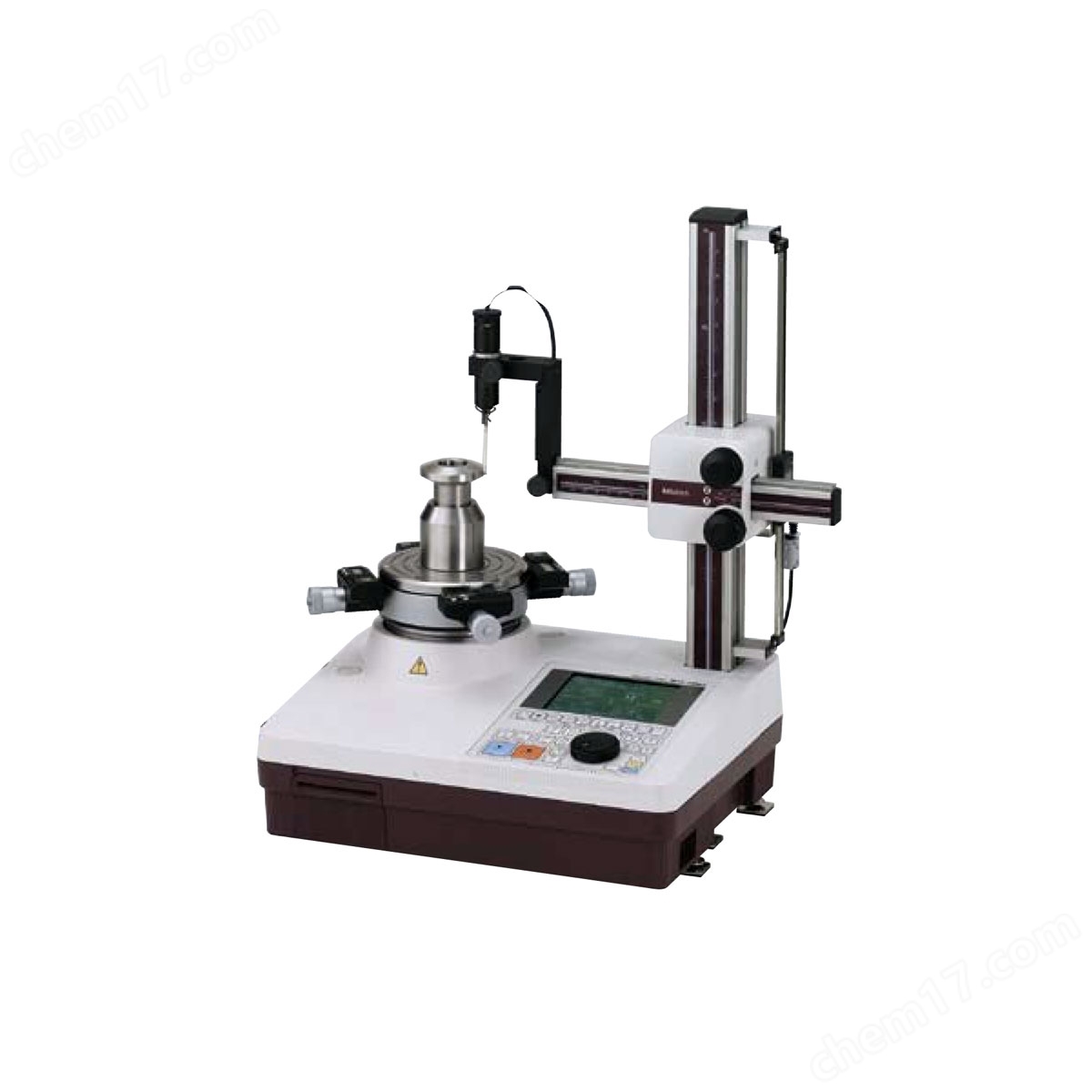

产品图片：

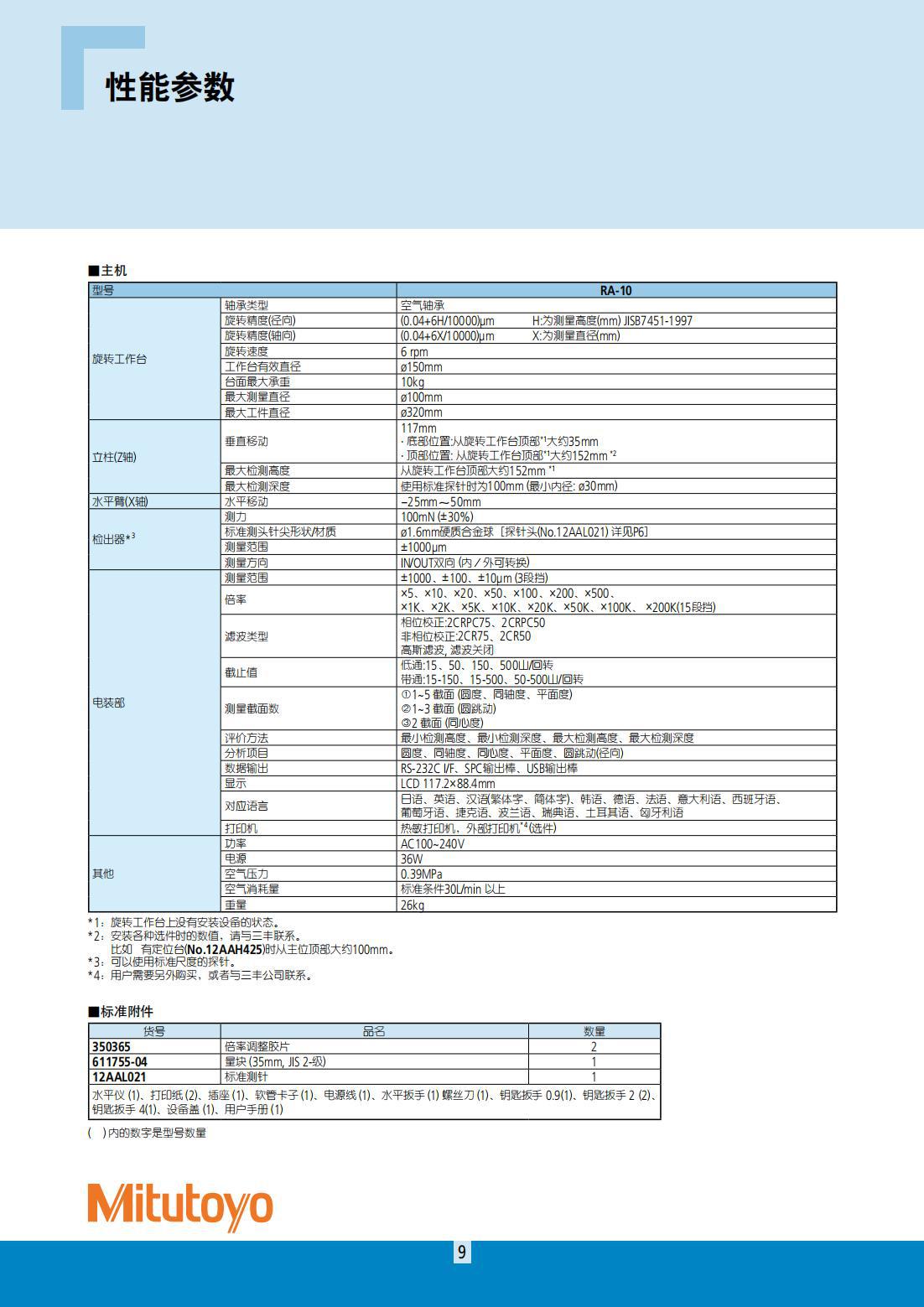

-技术参数
|
型号 |
|
|
RA-10 |
|
旋转工作台 |
旋转精度 (JIS B 7451-1997) |
径向 |
(0.04+6H/10000)µm H: 为测量高度 (mm) |
|
轴向 |
(0.04+6X/10000)µm X: 到旋转工作台轴的距离 (mm) |
||
|
旋转速度 |
6rpm |
||
|
工作台有效直径 |
?150mm |
||
|
调心范围 |
– |
||
|
调水平范围 |
– |
||
|
zui大测量直径 |
?100mm |
||
|
zui大工件直径 |
?320mm |
||
|
台面zui大承重 |
10kg |
||
|
垂直轴移动 |
垂直移动 |
117mm |
|
|
zui大检测高度 |
152mm |
||
|
zui大检测深度 |
?30×100mm (深度), ?7×50mm (深度) |
||
|
X 轴 |
水平移动 |
75mm (–25mm - 50mm 到转台中心) |
|
|
检出器 *1 |
测量范围 |
±1000µm |
|
|
测力 |
100mN (± 30%) |
||
|
测杆*形状 |
?1.6 硬质合金 |
||
*1: 本检出器只适用标准长度测杆。不适用长型。
三丰Mitutoyo圆度测量仪RA-10

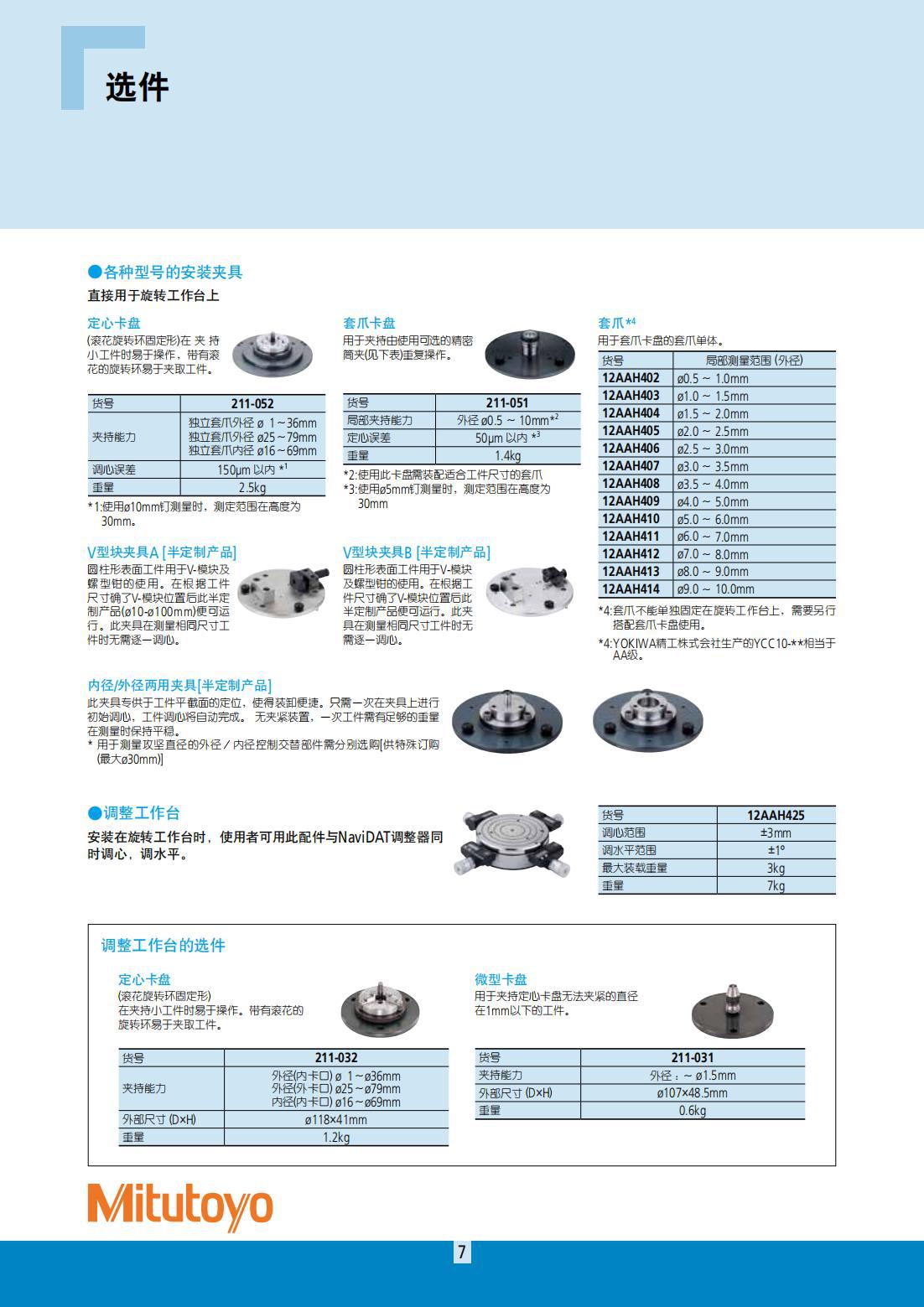

选件
211-016:基准半球
12AAH420:基准半球垫块
997090:校准用套装量块
211-045:倍率校正规
211-032:定心卡盘(外径:1-79mm、内径:25-69mm)*
211-031:微型卡盘(外径:zui大1.5mm)*
356038:用于测量较低工件的辅助台
12AAH425:带有(DAT)功能的调整台(公制型)
12AAH426:带有(DAT)功能的调整台(英制／公制型)
12AAH427:普通微分头式调整台
211-052:定心卡盘(外径:1-79mm、内径:16-69mm)
211-053:V形块定位夹具A(用于.50mm)
211-054:V形块定位夹具B(用于.50mm)
211-055:内径／外径装配夹具(用于.50mm)
211-051:套爪卡盘(外径:0.5-10mm)
12AAH402:独立套爪(.0.5-1.0mm)
12AAH403:独立套爪(.1.0-1.5mm)
12AAH404:独立套爪(.1.5-2.0mm)
12AAH405:独立套爪(.2.0-2.5mm)
12AAH406:独立套爪(.2.5-3.0mm)
12AAH407:独立套爪(.3.0-3.5mm)
12AAH408:独立套爪(.3.5-4.0mm)
12AAH409:独立套爪(.4.0-5.0mm)
12AAH410:独立套爪(.5.0-6.0mm)
12AAH411:独立套爪(.6.0-7.0mm)
12AAH412:独立套爪(.7.0-8.0mm)
12AAH413:独立套爪(.8.0-9.0mm)
12AAH414:独立套爪(.9.0-10.0mm)
12AAH320:X轴制动
12AAH318:Z轴数显标尺
938882:SR44(用于Z轴数显标尺和调整台数显微分头)只能安装于调整台(12AAH425/426/427)上。
