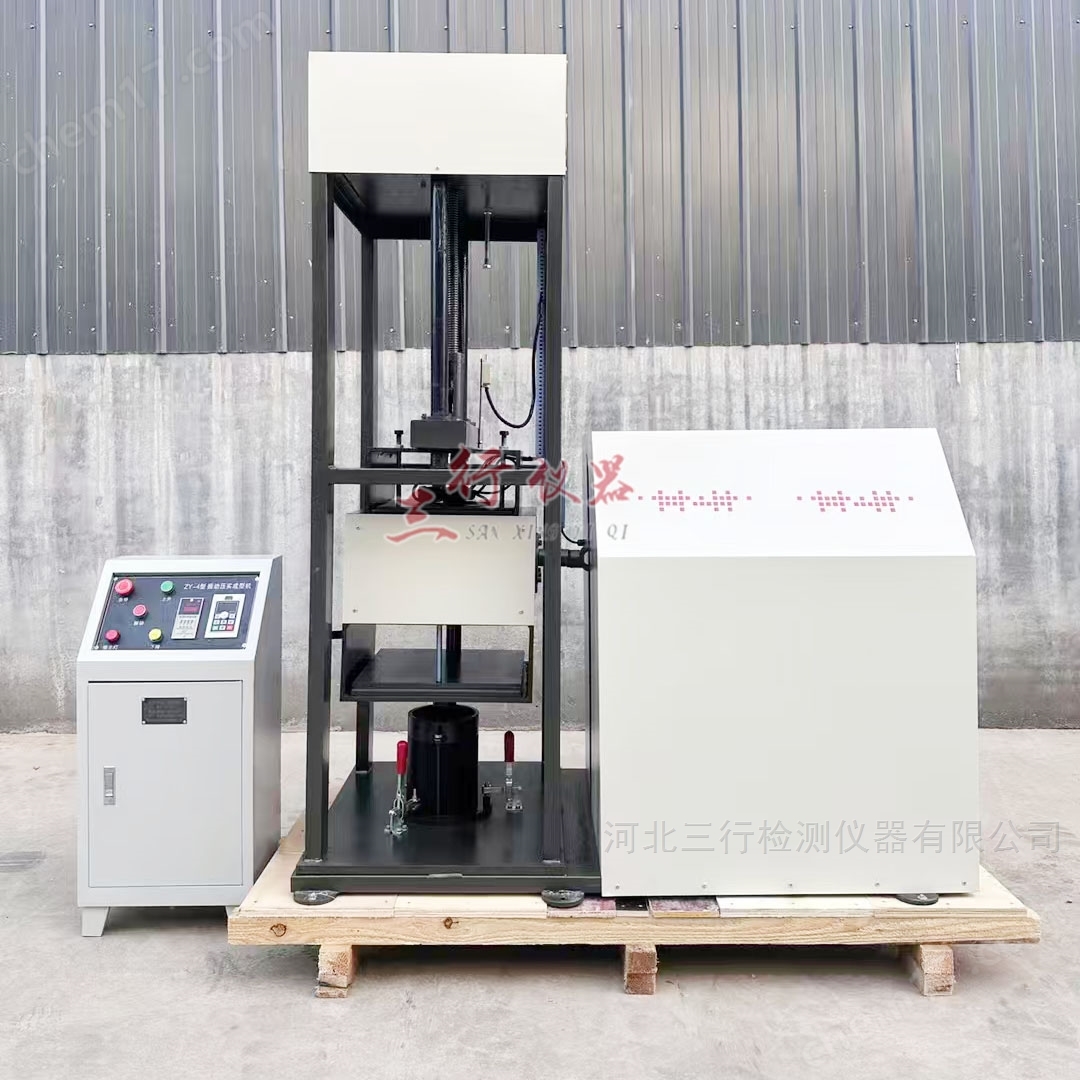

T0842-2009 无机结合料稳定材料振动压实试验机

一 、T0842-2009 无机结合料稳定材料振动压实试验机 概述

随着高等级公路建设的不断发展，交通量越来越大，对高等级沥青路面技术水平的要求不断提高，对沥青路面设计要求也更加严格，对于施工仪器设备的要求也越来越高，鉴于原有击实仪方法求取最大干密度的试验方法所求的数据与公路施工振动碾压的实际情况有一定的差距。我公司与有关科研院校联合开发了新一代振动压实成型机，该仪器模拟振动压路机的施工工况，用振动法求取最大干密度与最佳含水量的关系，该设备采用机电一体化的控制方法，可靠性好，操作简单。

二、T0842-2009无机结合料稳定材料振动压实试验机 适用范围

本方法适用于水泥、石灰、石灰粉、煤灰稳定中粗粒材料的振动压实试验，以确定这些材料在振动压实条件下的最佳含水率和最大干密度。

试验集料的公称最大颗粒径值控制在 37.5mm 以内。

三、技术参数

电压： 380V

1 、振动电机功率： 3KW

2 、升降电机功率： 0.75KW

3 、激振力： 6800~6900N 面压力约为 0.1MPA

4 、振动频率： 28~30HZ （可调）

5 、上车系统重量 4.5KG/ 个 × 3 下车系统重量 5.5KG/ 个 × 6

6 、钢模内径 152mm 高 170mm 壁厚 10mm

7 、钢模套环内径 152mm 高 50mm 壁厚 10mm

8 、筒内垫块直径 151mm 厚 20mm

、仪器设备

1 、振动压实成型机：静压力、激振力和频率可调（与振动法确定压实标准所用设备相同）。

2 、圆柱体试件模具

钢模，钢模套环。

以上各部件可用螺栓固定成一体。

六、试料准备

1 、对集料进行筛分，按预定级配好集料，如果集料的公称最大粒径不大于 37.5mm 则直接备料，如果大于 37.5mm 的粒径含量超过 10% 则过 37.5mm 筛备用，筛分后记录超尺寸颗粒的百分率。

五、仪器设备

1 、振动压实成型机：静压力、激振力和频率可调（与振动法确定压实标准所用设备相同）。

2 、圆柱体试件模具

钢模，钢模套环。

以上各部件可用螺栓固定成一体。

六、试料准备

1 、对集料进行筛分，按预定级配好集料，如果集料的公称最大粒径不大于 37.5mm 则直接备料，如果大于 37.5mm 的粒径含量超过 10% 则过 37.5mm 筛备用，筛分后记录超尺寸颗粒的百分率。
