SUNDI-6A10W 防爆高低温一体机-加热制冷循环器

型号

SUNDI-125 SUNDI-125W

SUNDI-135 SUNDI-135W

SUNDI-155 SUNDI-155W

SUNDI-175 SUNDI-175W

SUNDI-1A10 SUNDI-1A10W

SUNDI-1A15 SUNDI-1A15W

介质温度范围

-10℃～+200℃

控制系统

前馈PID ,无模型自建树算法，PLC控制器

温控模式选择

物料温度控制与设备出口温度控制模式 可自由选择

温差控制

设备出口温度与反应物料温度的温差可控制、可设定

程序编辑

可编制5条程序，每条程序可编制40段步骤

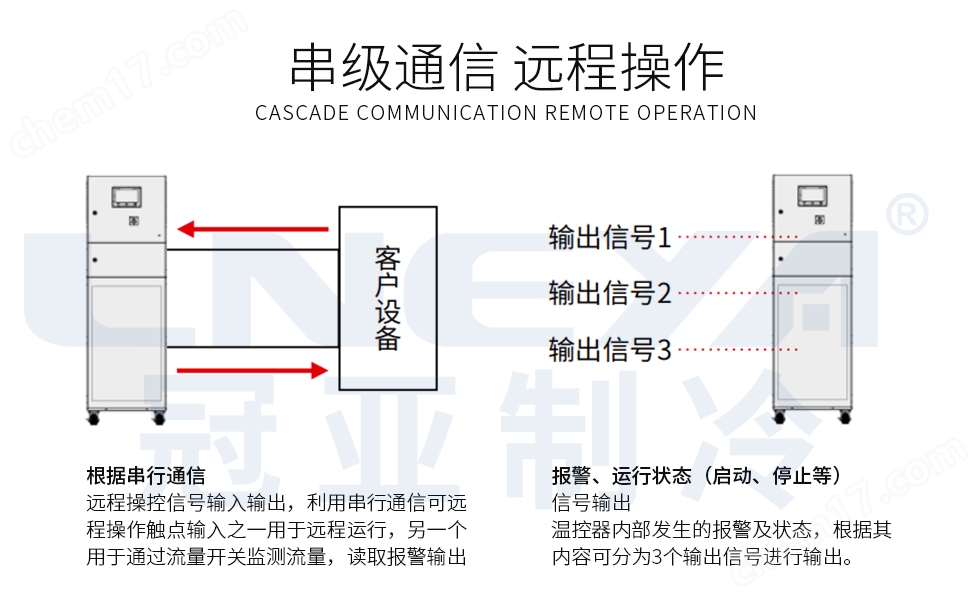

通信协议

MODBUS RTU 协议  RS 485接口

外接入温度反馈

PT100或4～20mA或通信给定（默认PT100)

温度反馈

设备导热介质 温度、出口温度、反应器物料温度（外接温度传感器）三点温度

导热介质温控精度

±0.5℃

反应物料温控精度

±1℃

加热功率 kW

2.5

3.5

5.5

7.5

10

15

制冷量 kW

200℃

2.5

3.5

5.5

7.5

10

15

20℃

2.5

3.5

5.5

7.5

10

15

-5℃

1.5

2.1

3.3

4.2

6

9

流量压力 max L/min bar

20

35

35

50

50

75

2

2

2

2

2

2.5

压缩机

海立

艾默生谷轮/丹佛斯涡旋压缩机

膨胀阀

丹佛斯/艾默生热力膨胀阀

蒸发器

丹佛斯/高力板式换热器

操作面板

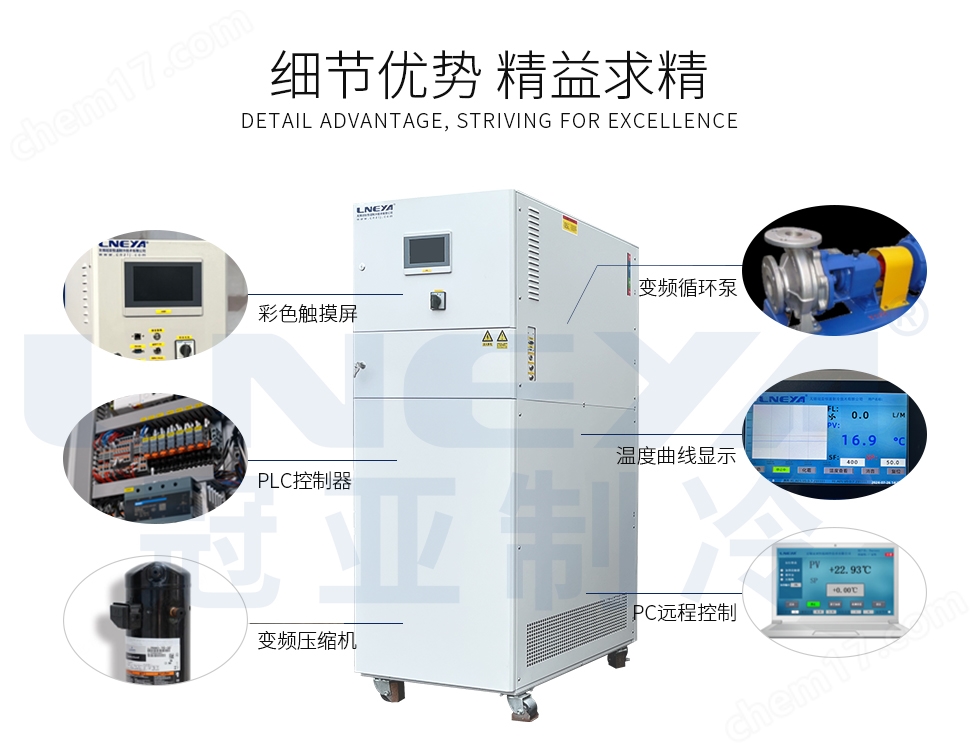

7英寸彩色触摸屏，温度曲线显示、记录

安全防护

具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。

密闭循环系统

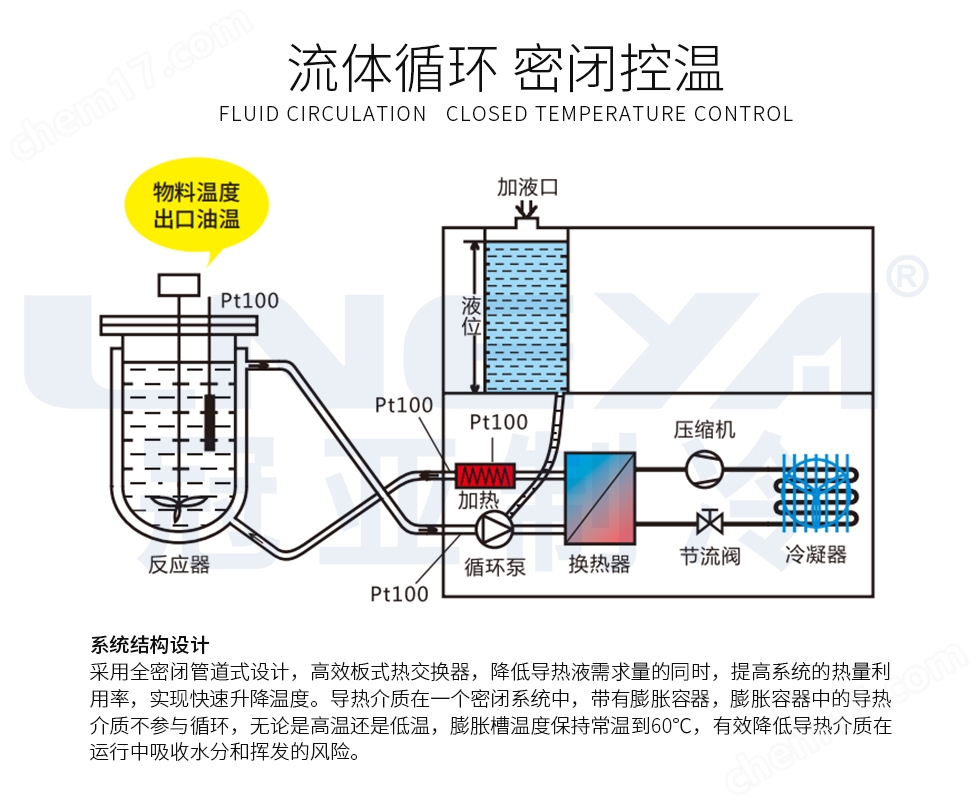

整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。

制冷剂

R-404A/R507C

接口尺寸

G1/2

G3/4

G3/4

G1

G1

G1

水冷型 W 温度 20度

600L/H 1.5bar~4bar G3/8

800L/H 1.5bar~4bar G1/2

1000L/H 1.5bar~4bar G3/4

1200L/H 1.5bar~4bar G3/4

1600L/H 1.5bar~4bar G3/4

2000L/H 1.5bar~4bar G3/4

外型尺寸(水）cm

45*65*120

50*85*130

50*85*130

55*100*175

55*100*175

70*100*175

外形尺寸 (风）cm

45*65*120

50*85*130

55*100*175

55*100*175

70*100*175

70*100*175

隔爆尺寸(风) cm

45*110*130

45*110*130

45*110*130

55*120*170

55*120*170

55*120*170

正压防爆(水）cm

110*95*195

110*95*195

110*95*195

110*95*195

110*95*195

120*110*195

常规重量kg

115

165

185

235

280

300

电源 380V 50HZ

AC 220V 50HZ 3.6kW

5.6kW

7.5kW

10kW

13kW

20kW

选配风冷尺寸cm

/

50*68*145

50*68*145

50*68*145

/

/

防爆高低温一体机-加热制冷循环器

防爆高低温一体机-加热制冷循环器

　　TCU控温单元是一种通过制冷或加热循环系统，准确控制工艺介质温度的工业设备，广泛应用于需要动态温控的场景。其核心功能是通过制冷剂相变或电加热元件，实现温度宽范围内的准确控温。

　　一、TCU控温单元的工作原理

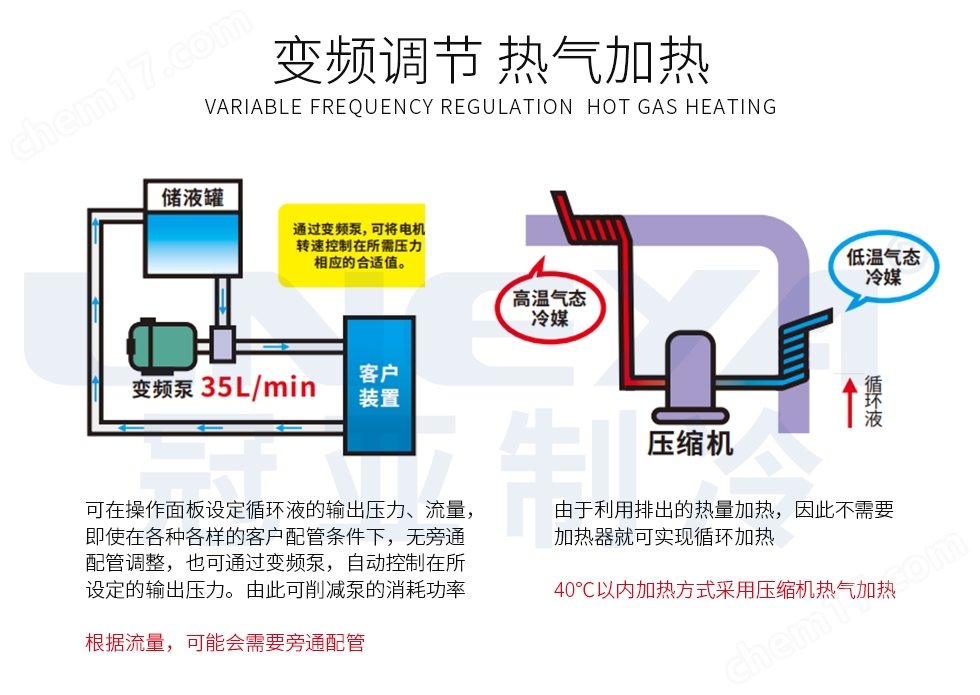

　　TCU 控温单元的工作原理基于多模块协同运作以实现准确温控。其制冷循环依托压缩机制冷技术，通过蒸发器吸收介质热量，经压缩机、冷凝器、膨胀阀构成的制冷剂循环系统，实现快速降温过程；加热系统则采用电热管或导热油循环方式，借助 PID 算法动态调节加热功率，确保介质温度稳定维持；动态控制模块集成温度传感器、 PLC 控制器及人机界面，可实时反馈温度数据并进行智能调整，同时支持程序预设多段温控曲线，满足复杂场景下的温度控制需求。

　　二、TCU控温单元的核心应用行业

　　TCU凭借其高精度、高稳定性等特性，成为多个行业关键工艺中配套使用的温控解决方案。在制药与生物科技领域， TCU 可准确控制设备夹套温度，保障药品升华干燥过程的稳定性，同时为生物反应器的细胞培养等场景提供恒温环境，确保产物后续使用；在新能源与汽车工业中， TCU 可用于测试动力电池在苛刻环境下的充放电性能，助力电池热管理系统优化。

　　三、TCU控温单元的核心优势

　　TCU控温单元可满足多场景高精度温控需求。在温控精度方面，通过 PID 算法与模糊控制技术的结合，可控制温度波动，能够适配实验室级实验的严苛要求；具有宽泛控温领域，支持连续控温，同时兼容水冷、油冷两种介质模式，拓宽了应用场景的温度范围；模块化设计为系统扩展灵活，可根据需求扩展多通道单独控温单元，实现同一系统内多温区协同控制，提升复杂工艺的温控效率；安全防护体系完善，配备超温警告程序、介质泄漏监测、自动泄压等功能，为设备运行提供可靠保障。
