SPA-96BDE 辽宁鞍山智能直流电能表

SPA-96BDE智能直流电能表是苏州迅鹏自主研发的产品，该智能直流电能表是针对直流屏、太阳能供电、电信基站等应用场合而设计的。智能直流电能表可以直接取代常规测量仪表。作为一种良好的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议。

智能直流电能表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电流、电压和功率、电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

下面以智能直流电能表SPA-96BDE产品为例,介绍智能直流电能表的功能和技术参数。

电流输入   直流电流 0~10A（直接输入，启动电流：5mA）

　　       0~9999A（外置分流器或霍尔元件，量程可编程设定）

　　       分流器支持输出为75mV

　　       霍尔元件支持输出为0~20mA、4~20mA、0~5V、0~10V等 功耗≤1mW

电压输入   直流电压：0~1000V

　　       输入阻抗 ≥2kΩ/V

工作电源   电压范围 85~265VAC,50/60Hz、110~350VDC、36~48VDC

　　       功耗≤2W

　　       模拟量输出

　　       DC4～20mA、DC0～20mA（负载<500Ω）

通讯       RS485接口，半双工、光电隔离，Modbus-RTU协议

　　      波特率1200、2400、4800、9600、19200可选

仪表外形及安装尺寸单位mm

方形面框尺寸为仪表面框尺寸为48mm*96mm，开孔尺寸为44mm*91mm，安装深度为120mm

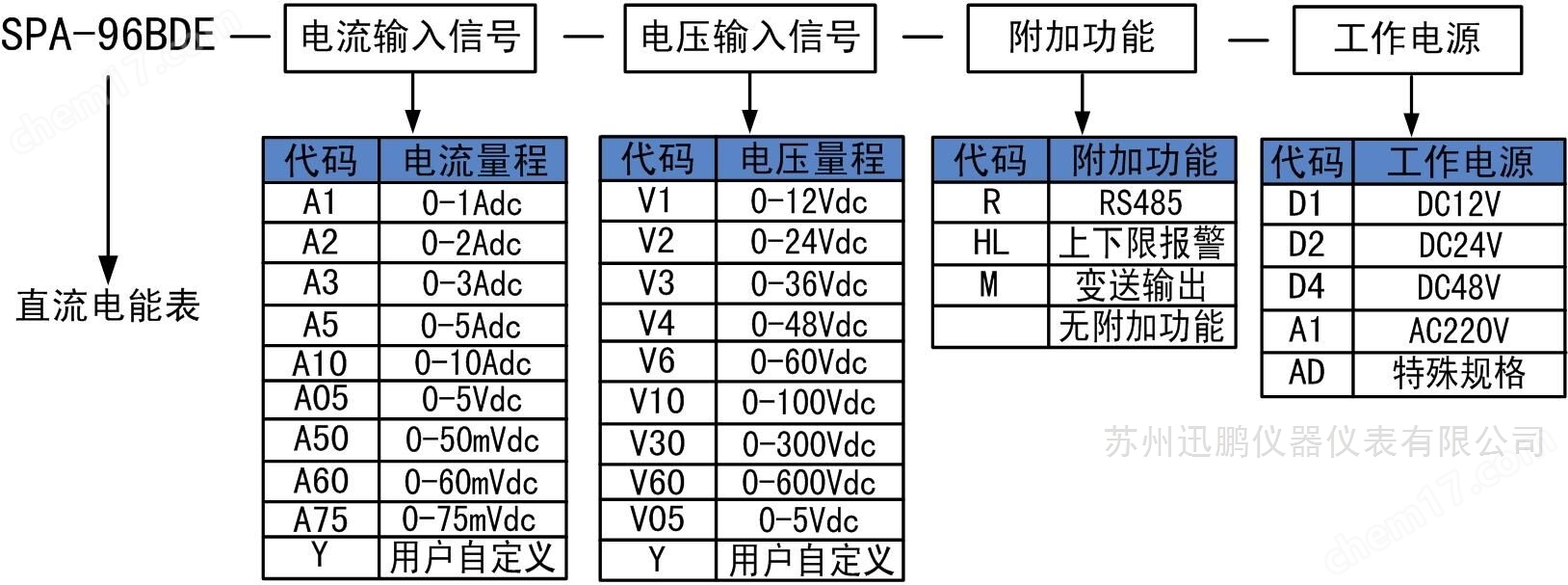

常用选型实例

型号1： SPA-96BDE-A75V6-R-A1
输入： 0~50Adc/0~75mVdc;0~600Vdc
显示：0.00~99999KWH

输出：RS485通讯
工作电源： AC220V
描述：此产品为 0~50Adc 直流电流信号经过分流器转换成 0~75mVdc 信号作为直流电流信号输入， 0~600Vdc 直流电压信号输入，正五位 LED 数字显示直流电能，输出 RS485 通讯接口支持 ModBus 协议 ; 辅助电源为交流 220V。

型号 2 ： SPA-96BDE-A10V10-D2
输入： 0~10Adc;0~100Vdc
显示： 0.00~99999KWH
工作电源： DC24V
描述：此产品为 0~10Adc 直流电流信号输入 ,0~100Vdc 直流电压信号输入 , 正五位 LED 数字显示直流电能 ,; 辅助电源为直流24V。
