产品概述：

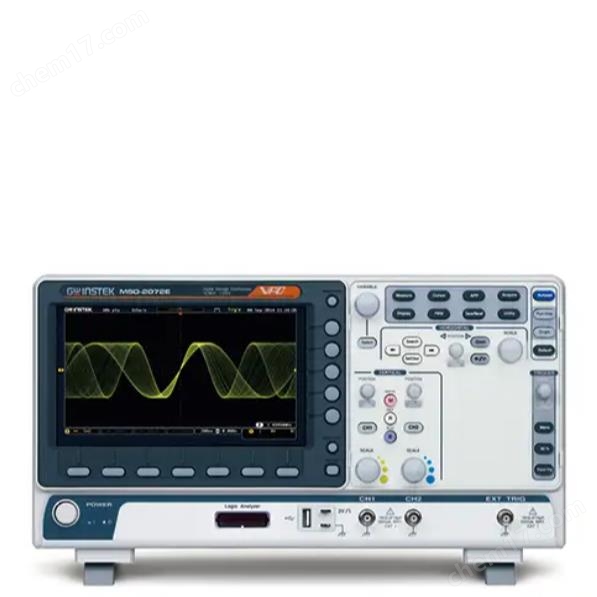

MSO-2072E是一款混合信号示波器，提供2个模拟通道+ 16个数字通道。MSO2072E有一个内置16通道逻辑分析仪。示波器的带宽为70MHz。双模拟通道模型提供每个通道1GSa/s的实时采样率。8英寸800*480 TFT液晶显示屏和最小1mV/div垂直范围允许MSO-2072E测量复杂微弱信号并清晰显示测量结果。对于模拟通道，MSO2072E提供10M长的存储器，供用户
完整
检索和分析波形。用户可根据实际情况选择1k、10k、100k、1M或10M的内存深度。短记忆深度搭配高采样率，用户可以观察快速变化的波形，另一方面，长记忆深度旨在连续变化的波形。MSO-2072E具有波形搜索和分段存储功能，可扩展10M长存储的灵活应用。分段存储器最多可分为29,000个部分，供用户绕过任何不重要的波形，以便快速搜索所有所需的波形。通过分段记忆功能，可以保存更多有意义的波形，快速显示目标波形。用户通过使用波形搜索功能，可以根据所需触发条件快速搜索所需波形。16通道逻辑分析仪每通道的存储深度为10Mpts，可以检索到更多更长的数字信号，并能清晰地显示数字信号，获得足够的信息进行分析。逻辑分析仪的最小输入摆幅表示±250 mV的最小工作电压，这表明数字通道对输入的高度敏感。标准的总线触发和解码功能包括用于汽车通信的串行和并行总线，如I2C， SPI, UART （RS232/422/485）和CAN/LIN总线。并行总线功能仅适用于数字通道。总线波形可以实时触发和解码。MSO-2072E以经济的价格提供完整的分析和调试功能。
产品特点：
带宽：70mhz
通道数：2
采样率：1 GS/s
最大10M内存深度和VPO波形显示技术
波形更新速率高达120,000 wfms/s
8寸WVGA TFT液晶屏显示
最大1M FFT提供更高的频域分辨率测量
高通，低通和带通滤波器功能
9000分段记忆段和波形搜索功能
I2C/SPI/UART/CAN/LIN串行总线触发和解码功能
数据日志功能能够跟踪信号变化长达100小时
网络存储功能
