HMDS预处理真空烘箱技术解析
2025-2-26 阅读(517)

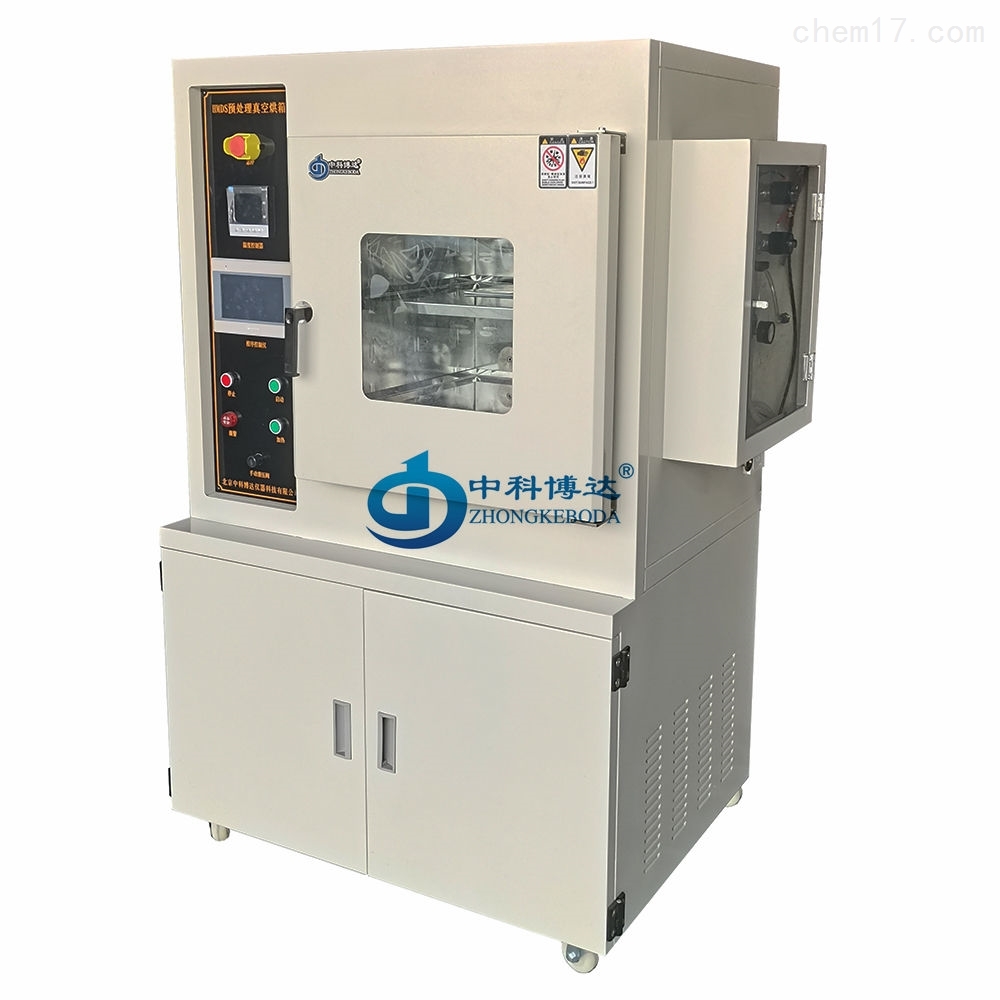

HMDS预处理真空烘箱技术解析
在半导体制造的复杂工艺中，光刻环节对于集成电路图形的精确转移至关重要，而光刻胶与硅片之间的粘附质量则直接影响着光刻的成败。HMDS预处理真空箱作为提升光刻胶粘附性能的关键设备，在半导体生产流程中占据着重要的地位。
一、工作原理
HMDS是一种在半导体制造中用于改善基材表面特性的化学物质。其核心作用是在硅片等材料表面形成一层HMDS底膜，从而增强光刻胶与基底的粘附力。HMDS预处理真空箱的工作过程，首先是对真空箱进行抽真空操作，待腔内达到高真空度后，充入氮气，之后再进行抽真空与充入氮气的循环过程，该过程旨在减少硅片表面的水分，为后续的HMDS处理创造良好条件。当达到设定的充入氮气次数后，硅片在箱内充分受热，进一步去除水分。接着，再次抽真空后充入HMDS气体，在设定时间内，HMDS气体与硅片充分反应，在硅片表面生成硅醚，将硅片表面由亲水变为疏水，其疏水基可很好地与光刻胶结合 。反应完成后，再次抽真空并充入氮气，完成整个预处理作业过程。
二、技术优势
增强光刻胶粘附力：通过在硅片表面均匀涂布HMDS，有效降低了预处理后硅片的接触角，使硅片表面由亲水变为疏水，显著增强了光刻胶与硅片的粘附性，减少了光刻过程中因粘附不良导致的缺陷，如漂条、浮胶等问题，提升了光刻图形转移的成功率，进而提高产品良率。
降低光刻胶用量：由于HMDS处理改善了硅片与光刻胶的粘附性能，使得光刻胶能够更均匀地涂布在硅片表面，在保证光刻质量的前提下，可降低光刻胶的使用量，从而有效降低生产成本。
高度自动化与精准控制：采用PLC工控自动化系统和触摸屏操作界面，实现了人机交互的便捷性和操作的高可靠性。PLC微电脑PID控制系统可自动控温、定时，并具备超温报警功能，确保工艺参数的精确执行。用户还能根据不同制程条件，通过触摸屏控制系统灵活调整程序、温度、真空度及处理时间，满足多样化的生产需求。
高密封性与安全性：设备采用一体成型的硅橡胶门封和钢化玻璃观察窗，保障了箱体内的高密封性，确保HMDS气体无外漏顾虑。同时，整个系统在密闭环境下工作，避免了操作人员接触有毒的HMDS药液及其蒸汽，保障了人员安全；多余的HMDS蒸汽（尾气）由真空泵抽出，排放到专用废气收集管道，确保了使用过程中的环保性。
高效处理能力与耐用性：以蒸汽形式均匀涂布晶片表面，一次性可处理多盒晶片，大幅提高了生产效率。设备外壳、加热管和内胆均采用不锈钢材质，内胆内无任何电气配件及易燃易爆装置，无发尘材料，不仅保证了设备的耐用性，而且适用100级光刻间净化环境，满足半导体生产对洁净度的严格要求。
三、应用领域
芯片研发与制造：在芯片制造的前端处理中，HMDS预处理真空箱是关键设备之一，为芯片制造的光刻工艺提供了高质量的表面预处理，确保芯片制造的精度和性能。在芯片研发阶段，它为研发人员提供了一个可控的实验环境，有助于测试和优化各种材料的表面处理效果，推动芯片技术的创新与发展。
化合物半导体生产：对于如砷化镓、氮化镓等化合物半导体材料，其与光刻胶的粘附性问题较为突出。HMDS预处理真空箱能够有效提升这些特殊材料与光刻胶的粘附性，解决传统工艺中的难题，在化合物半导体的生产中发挥着重要作用。
显示器件加工：在电润湿显示器件等显示产品的加工过程中，需要对硅基片等材料进行表面处理，HMDS预处理真空箱可对介质层表面进行疏水性处理，满足显示器件制造过程中的工艺要求，提升显示器件的性能和质量 。
随着半导体技术的不断发展，对光刻精度和芯片性能的要求日益提高，HMDS预处理真空箱作为提升光刻工艺质量的关键设备，其技术也将不断创新和完善。未来，HMDS预处理真空箱将朝着更高的自动化程度、更精准的工艺控制以及更节能环保的方向发展，以满足半导体行业不断发展的需求，为半导体产业的进步提供坚实的技术支撑。
北京中科博达仪器技术部
