奥秘

　　一、定义与分类

　　此三坐标测量机，又称便携式三坐标测量仪或便携式三次元，是一种能在三维直角坐标系内进行测量的通用长度测量工具。它能够在x、y、z三个或三个以上坐标内进行测量，精准地表现几何形状、长度及圆周分度等测量能力。按工作原理分，三坐标机主要分为CCD（电荷耦合器件）式和关节臂式两种。

　　二、核心部件与工作原理

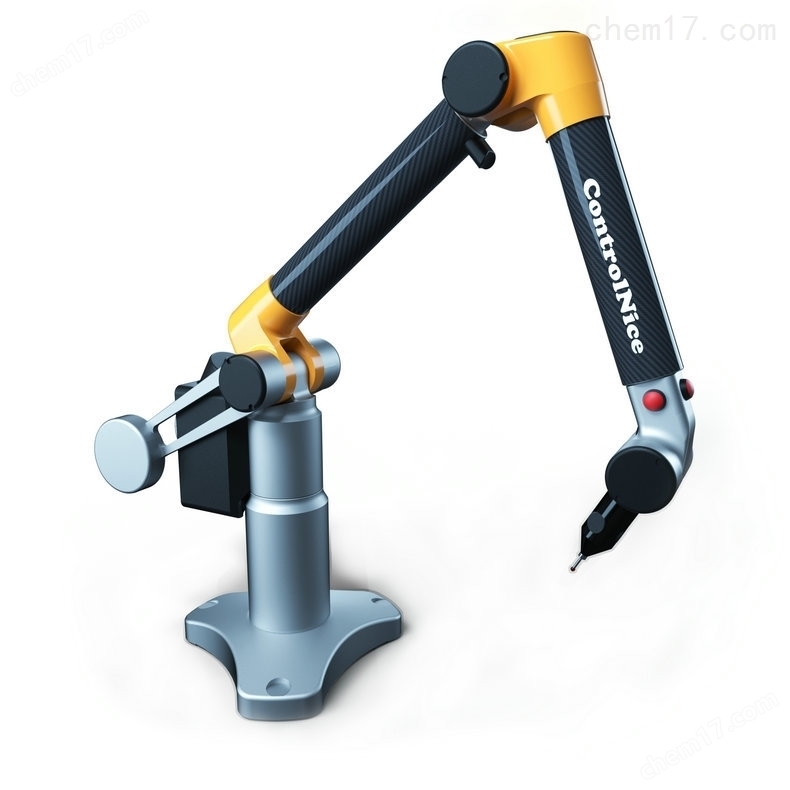

　　便携式三坐标测量机通常包括测量臂、探头、控制系统和数据处理软件等核心部件。测量臂由多个关节组成，能够灵活移动以覆盖测量范围；探头则与被测物体直接接触，负责采集数据。控制系统负责协调各部件的工作，而数据处理软件则用于分析和展示测量结果。例如，CCD式便携式三坐标机通过测量镶嵌在光笔上的多个红外发光二极管的三维坐标，结合精确校准的探针，从而计算出探测点的三维坐标。


　　三、优势与应用

　　具有移动自如、坐标对齐调整方便、测量范围广等优势。它主要用于测量复杂形状表面轮廓尺寸，如透平叶片、显像管屏幕、凸轮等，还常与加工中心配套，成为柔性制造系统的一个组成部分。在机械、汽车、航空、军工等领域，便携式三坐标机都发挥着重要作用。

　　实用指南

　　一、操作前准备

　　环境要求：确保操作环境温度在20±2°C之间，相对湿度控制在40%-60%。避免在强烈振动源附近进行测量。

　　设备校准：使用标准球进行校准，确保测量精度。校准过程可能需要10-15分钟，如果环境温度变化超过1°C，建议重新进行校准。

　　软件设置：打开配套的测量软件，创建新的项目文件，并设置测量参数，如测量单位和公差要求。

　　二、测量操作

　　探头选择：根据被测物体的特性选择合适的探头。对于复杂形状，可能需要使用不同直径的球形探头或圆柱形探头。

　　测量过程：握住测量臂的手柄，将探头轻轻接触被测物体表面，保持稳定直到听到确认声或看到软件中的数据点被记录。对于简单的几何形状，通常需要采集3-5个点；对于更复杂的形状，则需要更多的数据点来确保准确性。

　　数据处理：测量完成后，软件会自动处理采集到的数据点，并生成三维模型。使用软件提供的工具进行尺寸分析、形状偏差计算等操作，并生成自定义报告。

　　三、维护与保养

　　定期清洁：每周使用异丙醇擦拭测量臂的关节部分，保证其灵活性。定期清洁空气轴承滑动轨道的裸露表面，避免灰尘和污垢影响测量精度。

　　电池管理：通常配备锂电池，应避免频繁的放电，保持在20%-80%的电量范围内使用。存储时保持约50%的电量，并每3-6个月充放电一次。

　　专业培训：操作相对简单，但为了充分发挥其功能并确保测量准确性，建议接受制造商提供的培训课程。

　　总之便携式三坐标测量机以其高精度、高灵活性和便携性，在现代工业制造领域发挥着越来越重要的作用。通过掌握其奥秘和实用指南，我们能够更好地利用这一工具，为产品质量控制提供有力保障。
