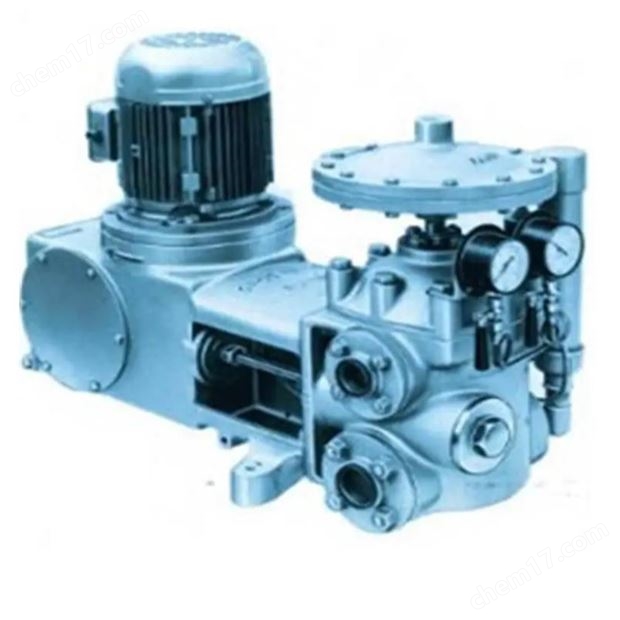

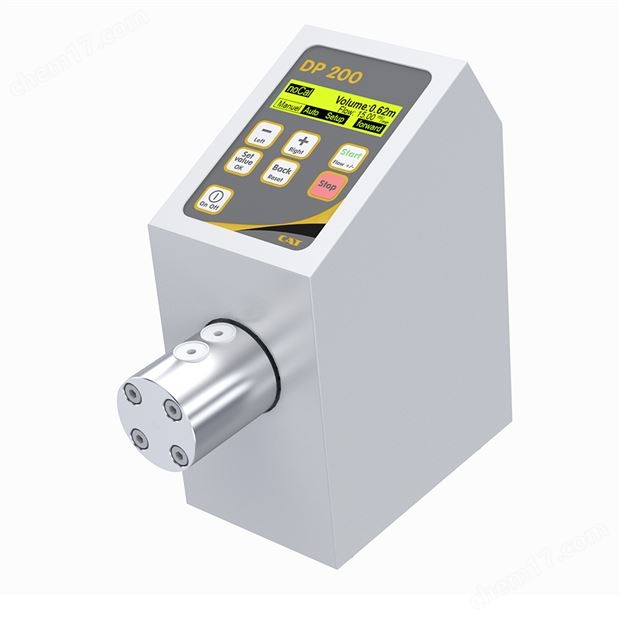

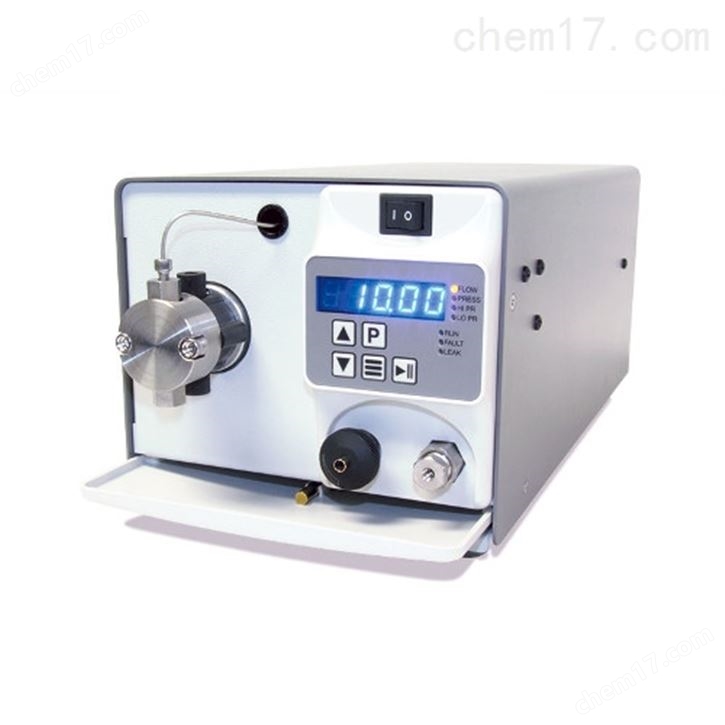

柱塞式计量泵是一种利用往复运动的柱塞来实现液体精确计量和输送的泵。由泵缸、传动机构、驱动机构及行程调节机构等部件组成。其工作原理基于柱塞在泵缸内的往复运动，当柱塞向后运动时，泵腔内的体积增大，使得泵腔内的压力低于进口压力，液体通过进液阀进入泵腔；当柱塞向前运动时，泵腔内的体积减小，液体压力增加，当压力高于出口压力时，液体通过出液阀排出泵腔，从而实现液体的精确计量和输送。
柱塞式计量泵主要由以下部分组成：
一、液力端
柱塞
柱塞是计量泵的关键部件之一，它在缸体内来回往复运动，通过改变缸体的容积来实现液体的吸入和排出。柱塞一般采用高硬度、耐磨的材料制成，如不锈钢或硬质合金等，以适应高压力和频繁运动的工作条件。
柱塞的形状通常为圆柱形，其表面精度较高，以确保在缸体内能够顺畅地运动并保证密封性能。柱塞的直径大小根据泵的流量和压力要求进行设计，不同规格的计量泵柱塞直径有所不同。
缸体
缸体是容纳柱塞的部件，它与柱塞配合形成密封的工作腔室。缸体通常采用高强度的金属材料制造，如铸铁或铸钢等，以承受液体的压力和柱塞运动产生的力。
缸体内部加工有高精度的孔，用于安装柱塞，并且该孔的内壁光滑，以减少柱塞运动时的摩擦阻力。缸体的两端分别连接着进出口阀门，通过这些阀门与外部管道相连，实现液体的流入和流出。
进出口阀门
进口阀门位于缸体的一端，用于控制液体进入工作腔室。当柱塞向后运动时，工作腔室体积增大，压力降低，进口阀门打开，液体被吸入缸体。进口阀门通常采用单向阀结构，如球阀、针阀或瓣阀等，这种结构可以确保液体只能单向流入，防止液体倒流。
出口阀门安装在缸体的另一端，用于控制液体从工作腔室排出。当柱塞向前运动时，工作腔室体积减小，压力升高，出口阀门打开，液体被排出泵外。出口阀门的结构和工作原理与进口阀门类似，也是单向阀结构，以保证液体的正常输送方向。
二、传动端
电机
电机是柱塞式计量泵的动力来源，它将电能转化为机械能，驱动柱塞在缸体内往复运动。电机的类型可以根据工作环境和要求选择，常见的有交流电机和直流电机。
交流电机具有结构简单、运行可靠、维护方便等优点，适用于大多数工业场合；直流电机则具有良好的调速性能，可以通过改变电压或电流来调节电机的转速，从而实现对计量泵流量的精确控制。电机的功率大小根据计量泵的流量和压力要求来确定，以确保能够提供足够的动力来推动柱塞运动。
连杆和曲轴（或凸轮轴）
连杆是连接电机和柱塞的部件，它的作用是将电机的旋转运动转化为柱塞的往复直线运动。连杆一般采用高强度的金属材料制造，其长度和形状根据泵的结构设计而定。
在一些柱塞式计量泵中，采用曲轴来传递动力。曲轴是一种弯曲的轴，它将电机的旋转运动通过连杆传递给柱塞。曲轴的旋转带动连杆运动，从而使柱塞在缸体内做往复运动。另外，也有部分计量泵使用凸轮轴来驱动柱塞，凸轮轴上有特殊的凸轮轮廓，当凸轮轴旋转时，凸轮推动柱塞进行往复运动。
轴承和密封装置
轴承安装在传动端的各个运动部位，如电机轴与连杆的连接处、曲轴或凸轮轴的支撑处等。轴承的作用是减少运动部件之间的摩擦阻力，支持旋转轴的重量，保证传动部件的平稳运转。常用的轴承类型有滚动轴承和滑动轴承，滚动轴承具有摩擦系数小、精度高等优点，滑动轴承则能够承受较大的载荷。
密封装置用于防止液体从传动端泄漏，同时也防止外界杂质进入传动部件。在柱塞与缸体的连接处、进出口阀门与管道的连接处等部位都需要安装密封装置。密封装置的种类很多，如O型密封圈、活塞环、机械密封等。O型密封圈是一种圆形的橡胶密封件，它通过弹性变形来实现密封；活塞环则是安装在柱塞上的环形零件，它与缸体内壁紧密贴合，起到密封和支撑柱塞的作用；机械密封是一种较为复杂的密封装置，主要用于高压、高速和腐蚀性液体的密封。
