在钢铁、机械、汽车等重工业领域，圆柱坯件作为核心基础构件，其内部质量直接决定产品性能与安全性。圆柱坯件超声波检测技术凭借高精度、非破坏性与实时成像能力，成为圆柱坯件质量控制的核心手段。
一、技术核心：声波解码金属内部结构

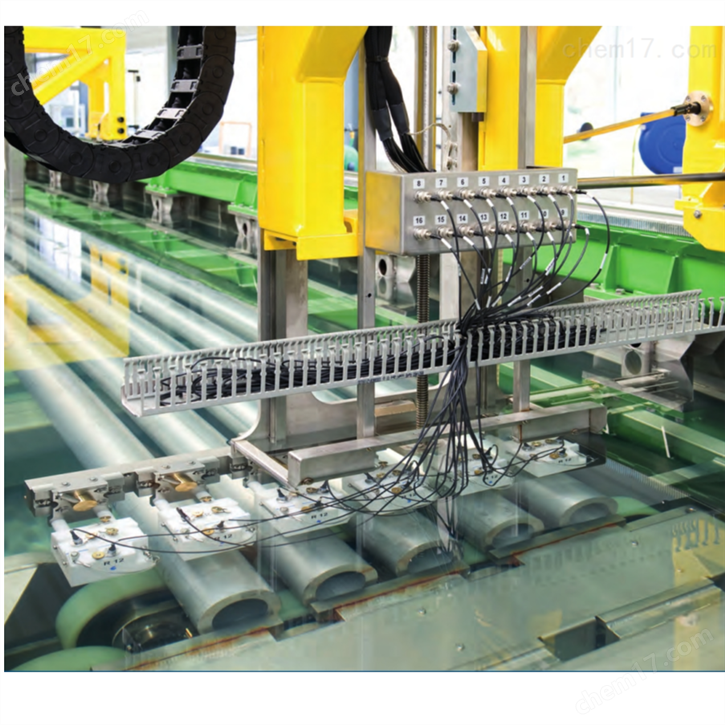

圆柱坯件超声波检测通过向圆柱坯件发射高频声波（2-10MHz），利用声阻抗差异定位缺陷。当声波遇到裂纹、气孔或夹杂物时，部分能量反射回探头，形成特征波形。例如，在检测直径200mm的钢坯时，采用斜探头可激发横波沿周向传播，精准识别0.5mm深的轴向裂纹。德国卡尔德意志ECHOGRAPH-ALPT系统通过8个直探头与16个斜探头组合，实现360°全截面覆盖，检测螺距达80mm，单次扫描耗时仅12秒。
二、工艺突破：复杂场景下的精准识别
1.大直径工件检测：针对直径超300mm的铸坯，采用线聚焦探头提升信噪比。例如，某铝棒生产线通过优化探头频率（5MHz）与焦距（50mm），将表面裂纹检出率从75%提升至98%。
2.复杂几何缺陷定位：结合TOFD（衍射波时差法）与相控阵技术，可解析缺陷三维形貌。在检测核电压力容器用管坯时，相控阵系统通过电子扫描生成C扫描图像，精确测量裂纹深度误差＜±0.2mm。

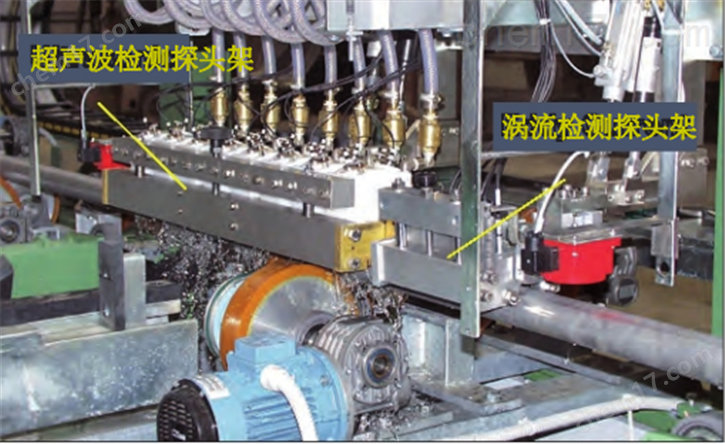

3.高速在线检测：德国某系统采用旋转探头架与自动耦合水膜技术，实现12m/min线速度下的连续检测，较传统方法效率提升40倍，且误报率＜0.3%。
三、行业应用：从原材料到成品的品质闭环
1.冶金行业：在连铸坯生产中，超声波检测可剔除90%以上的内部缺陷，避免轧制后裂纹扩展导致的报废。
2.能源装备：风电主轴、石油管材等关键部件需通过超声波检测满足API 5CT标准，确保-40℃低温冲击韧性达标。
3.汽车制造：发动机曲轴坯件检测中，采用表面波技术识别0.1mm深的磨削裂纹，保障10万公里疲劳寿命。
圆柱坯件超声波检测技术通过融合材料声学特性与智能算法，将缺陷识别精度推进至亚毫米级。随着工业4.0与AI质检的融合，该技术正向自动化、数字化方向升级，成为重工业迈向“0缺陷制造”的关键支撑。
