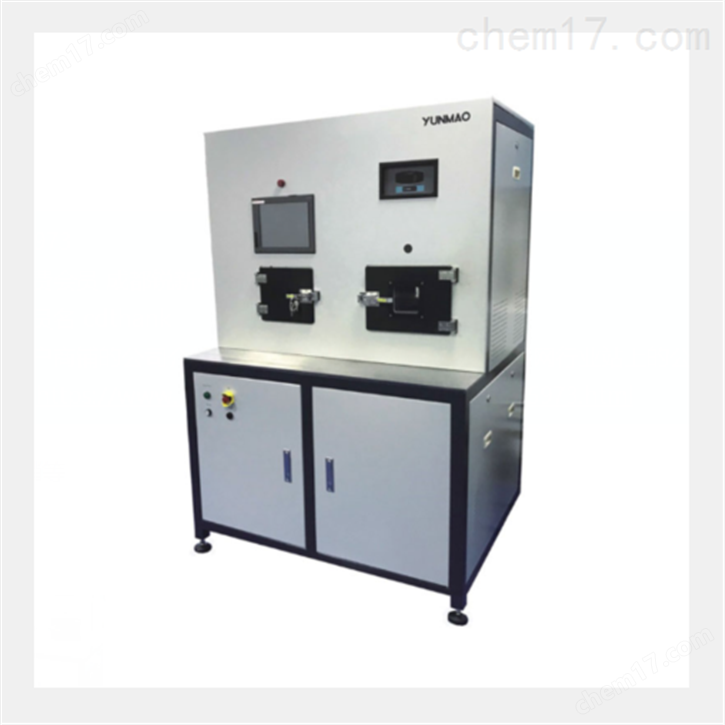

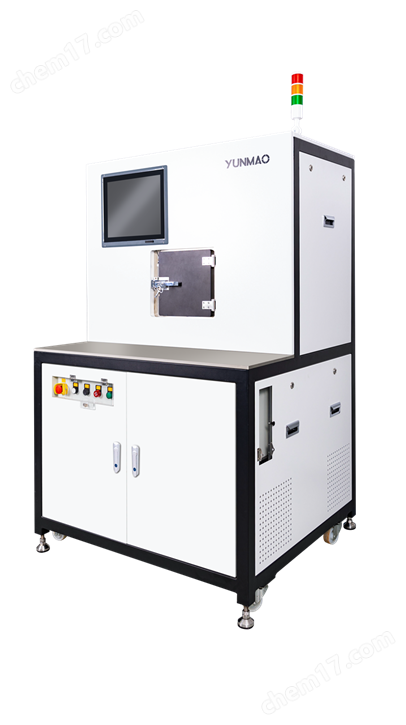

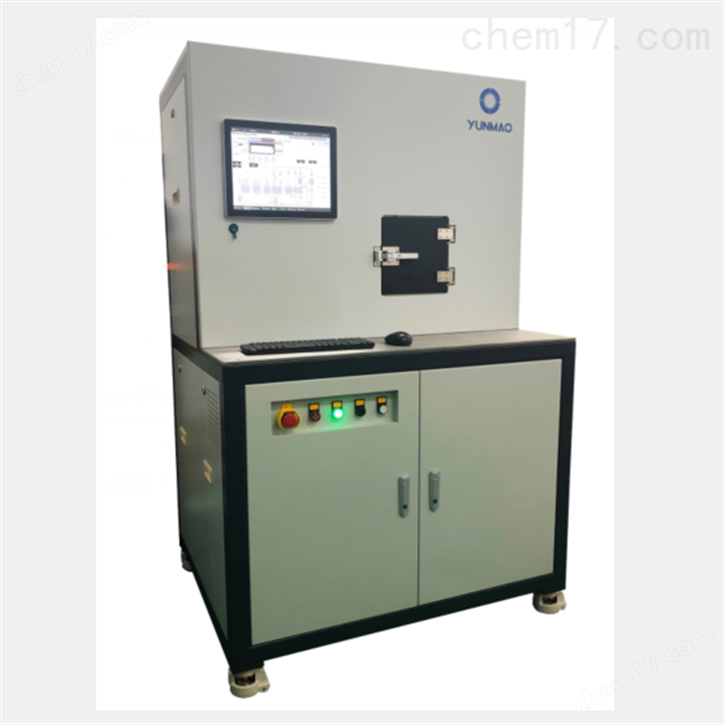

原子层沉积技术以其原子级精度控制薄膜厚度和优异保形性著称，广泛应用于半导体器件、纳米材料、能源催化等领域。验证ALD系统的精度是确保其可靠性和工艺稳定性的核心环节，需通过系统性方法从多维度进行评估。以下从原理、技术手段和操作流程三个层面详细阐述验证方案。
一、ALD系统精度的核心指标
ALD系统的精度主要体现在以下两方面：
1. 单循环沉积厚度控制：理想情况下，每个ALD循环(前驱体脉冲-吹扫-反应脉冲-吹扫)应沉积整原子层厚度(约0.1-0.3 nm)，误差需控制在±0.01 nm量级。
2. 薄膜均匀性：包括基底内均匀性(横向误差<5%)、不同批次间重复性(厚度波动<2%)及三维结构的共形性(台阶覆盖率>95%)。
二、精度验证的关键方法
1. 单循环厚度标定(Per-Cycle Thickness Calibration)
- 椭偏仪(Ellipsometry)：通过测量薄膜厚度与折射率，建立沉积循环数与厚度的线性关系。需在硅基底上沉积不同循环数(如10-100循环)，拟合斜率即为单循环厚度。
- X射线反射率(XRR)：利用X射线在薄膜界面的干涉信号，精确测定总厚度(可达0.1 nm分辨率)，适用于超薄薄膜(<10 nm)。
- 透射电子显微镜(TEM)：直接观察薄膜截面，验证单层原子排列和界面锐度，适合纳米尺度精度验证。
2. 均匀性与重复性测试
- 基底内均匀性：在2英寸硅片上沉积均匀薄膜，通过椭偏仪多点扫描(如5×5网格)计算厚度标准差。典型要求为≤±0.05 nm/cm²。
- 批次间重复性：连续制备5-10片样品，统计厚度极差。高精度系统应保证标准偏差<1%。
- 三维共形性：在深宽比>10:1的纳米孔洞或纳米线阵列中沉积，通过SEM观察侧壁覆盖情况，量化台阶覆盖率。
3. 自限制性验证
- 前驱体饱和曲线测试：固定其他参数，逐步增加前驱体脉冲时间，当沉积厚度趋于稳定时记录最小饱和时间。理想ALD应在脉冲时间>饱和时间后不再增加厚度。
- 吹扫效率测试：缩短吹扫时间至临界值以下，观察是否出现前驱体交叉污染导致的异常沉积。
4. 长期稳定性监测
- 漂移测试：连续运行50-100个循环，每10循环检测厚度，验证线性增长趋势。偏离线性度>5%表明系统失控。
- 环境干扰实验：在温度波动±2℃、湿度变化±10%条件下沉积，评估厚度偏移量。
三、验证流程与技术细节
1. 标准样品制备
- 选用单晶硅(取向<100>)、石英或图案化基底(如光刻胶条纹)作为参考样品。
- 预处理：RCA清洗去除有机物，氧等离子体处理增强表面活性。
2. 参数优化实验
- 前驱体温度与脉冲时间矩阵：例如Al₂O₃-ALD中，三甲基铝(TMA)温度从15°C梯度升至35°C，脉冲时间从0.05 s至1 s，绘制饱和曲线确定最佳窗口。
- 惰性气体吹扫时间：N₂或Ar吹扫需清除反应腔残留，通常需2-5秒。
3. 数据交叉验证
- 多技术联用：椭偏仪数据与XRR、TEM结果比对，避免单一手段误差。
- 空白实验：关闭一种前驱体脉冲，检测是否有寄生沉积，验证自限制性。
4. 误差来源分析
- 前驱体纯度：杂质含量>99.999%可能导致毒化效应或副反应。
- 气流分布：反应腔内气体滞留区会造成厚度不均，需CFD模拟优化。
- 温度均匀性：加热台温差>±1°C会引入厚度梯度误差。
四、先进验证技术
1. 原位监测技术
- 石英晶体微天平(QCM)：实时监测沉积速率，反馈控制脉冲时间。
- 光学发射光谱(OES)：检测尾气成分，判断反应完全性。
2. 机器学习辅助验证
- 基于历史数据训练模型，预测不同参数下的厚度偏差，实现自适应补偿。
3. 纳米力学测量
- 通过纳米压痕测量薄膜硬度与弹性模量，间接反映密度均匀性。
